Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.3.10.6 Kabel an der SAS-Backplane 1 anschließen

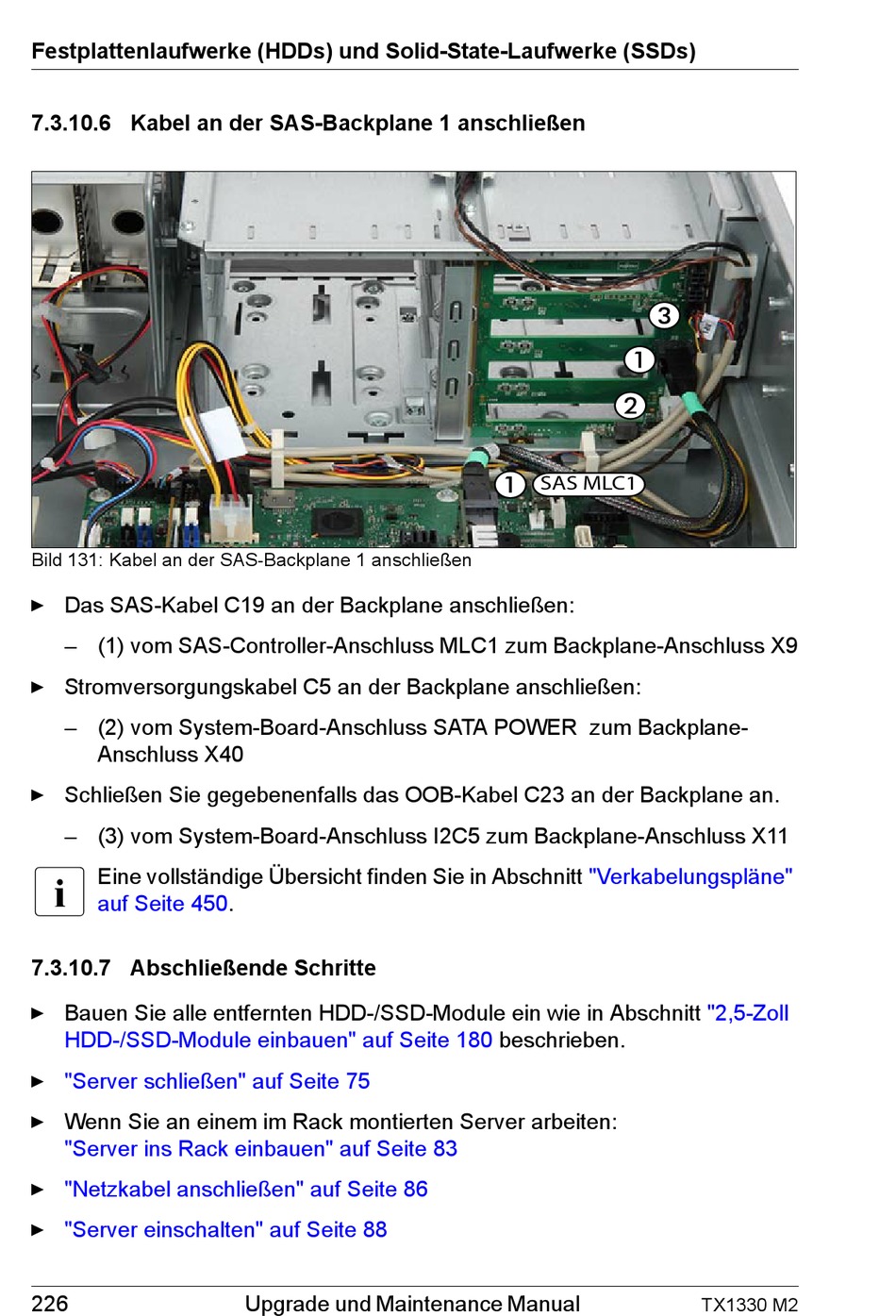

Bild 131: Kabel an der SAS-Backplane 1 anschließen
Ê Das SAS-Kabel C19 an der Backplane anschließen:
– (1) vom SAS-Controller-Anschluss MLC1 zum Backplane-Anschluss X9
Ê Stromversorgungskabel C5 an der Backplane anschließen:
– (2) vom System-Board-Anschluss SATA POWER zum Backplane-
Anschluss X40
Ê Schließen Sie gegebenenfalls das OOB-Kabel C23 an der Backplane an.
– (3) vom System-Board-Anschluss I2C5 zum Backplane-Anschluss X11
I
Eine vollständige Übersicht finden Sie in Abschnitt
auf Seite
450.
7.3.10.7 Abschließende Schritte
Ê Bauen Sie alle entfernten HDD-/SSD-Module ein wie in Abschnitt
HDD-/SSD-Module einbauen" auf Seite 180
"Server schließen" auf Seite 75
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server ins Rack einbauen" auf Seite 83
"Netzkabel anschließen" auf Seite 86
Ê
"Server einschalten" auf Seite 88
Ê
226
Upgrade und Maintenance Manual
SAS MLC1
"Verkabelungspläne"
beschrieben.
"2,5-Zoll
TX1330 M2
