Erweiterungskarten und Backup Units
9.3.1.3

Erweiterungskarte einbauen

Ê Nehmen Sie die Erweiterungskarte aus der Schutzverpackung.
I
Weitere Anweisungen zu den Controller-Einstellungen finden Sie in
der Begleitdokumentation.
Ê Bringen Sie, sofern vorhanden, die erforderliche Steckplatzabdeckung an
der Erweiterungskarte an wie in Abschnitt
auf Seite 276 beschrieben.

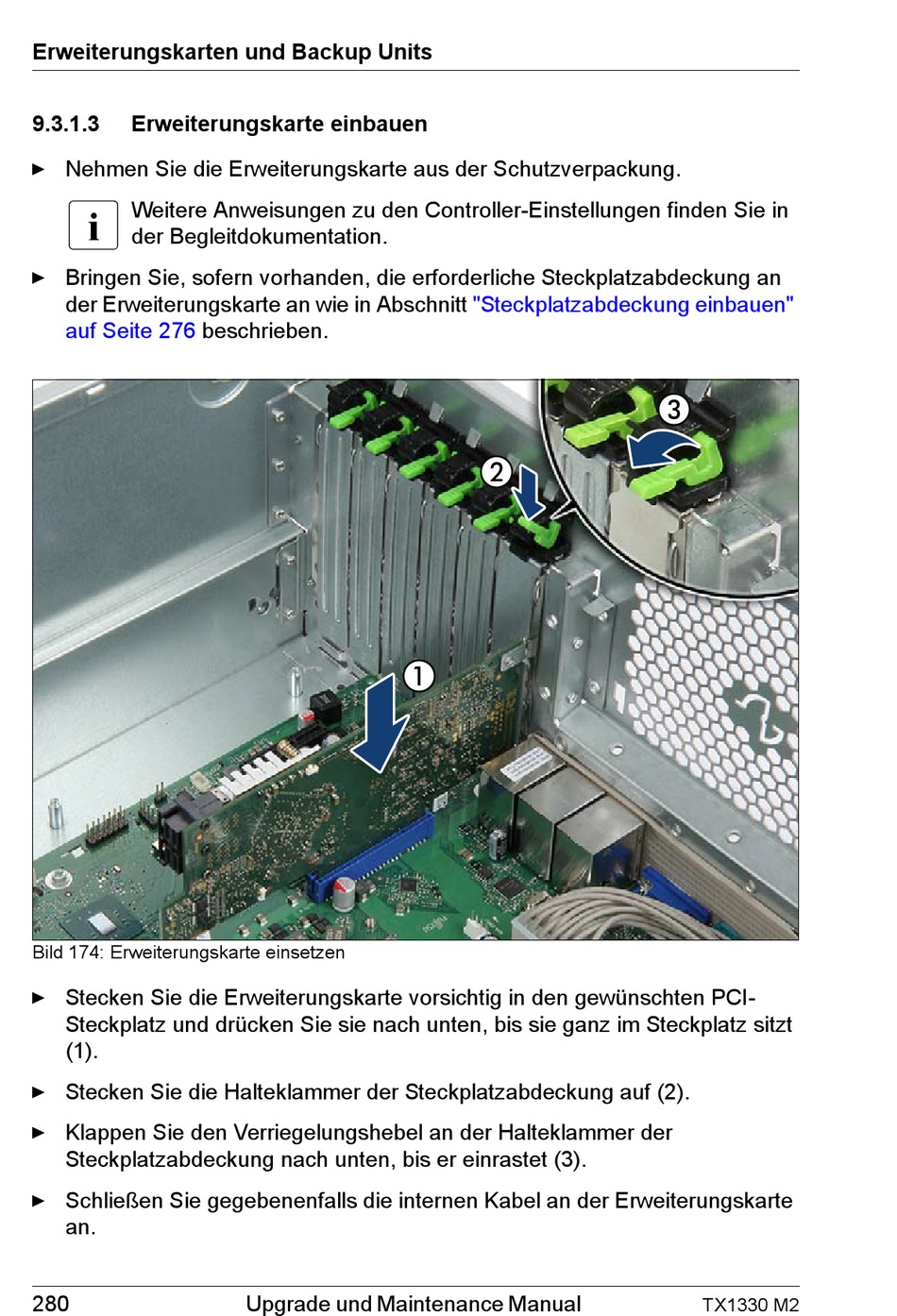

Bild 174: Erweiterungskarte einsetzen
Ê Stecken Sie die Erweiterungskarte vorsichtig in den gewünschten PCI-
Steckplatz und drücken Sie sie nach unten, bis sie ganz im Steckplatz sitzt
(1).
Ê Stecken Sie die Halteklammer der Steckplatzabdeckung auf (2).
Ê Klappen Sie den Verriegelungshebel an der Halteklammer der
Steckplatzabdeckung nach unten, bis er einrastet (3).
Ê Schließen Sie gegebenenfalls die internen Kabel an der Erweiterungskarte
an.
280 Upgrade und Maintenance Manual
"Steckplatzabdeckung einbauen"
TX1330 M2
