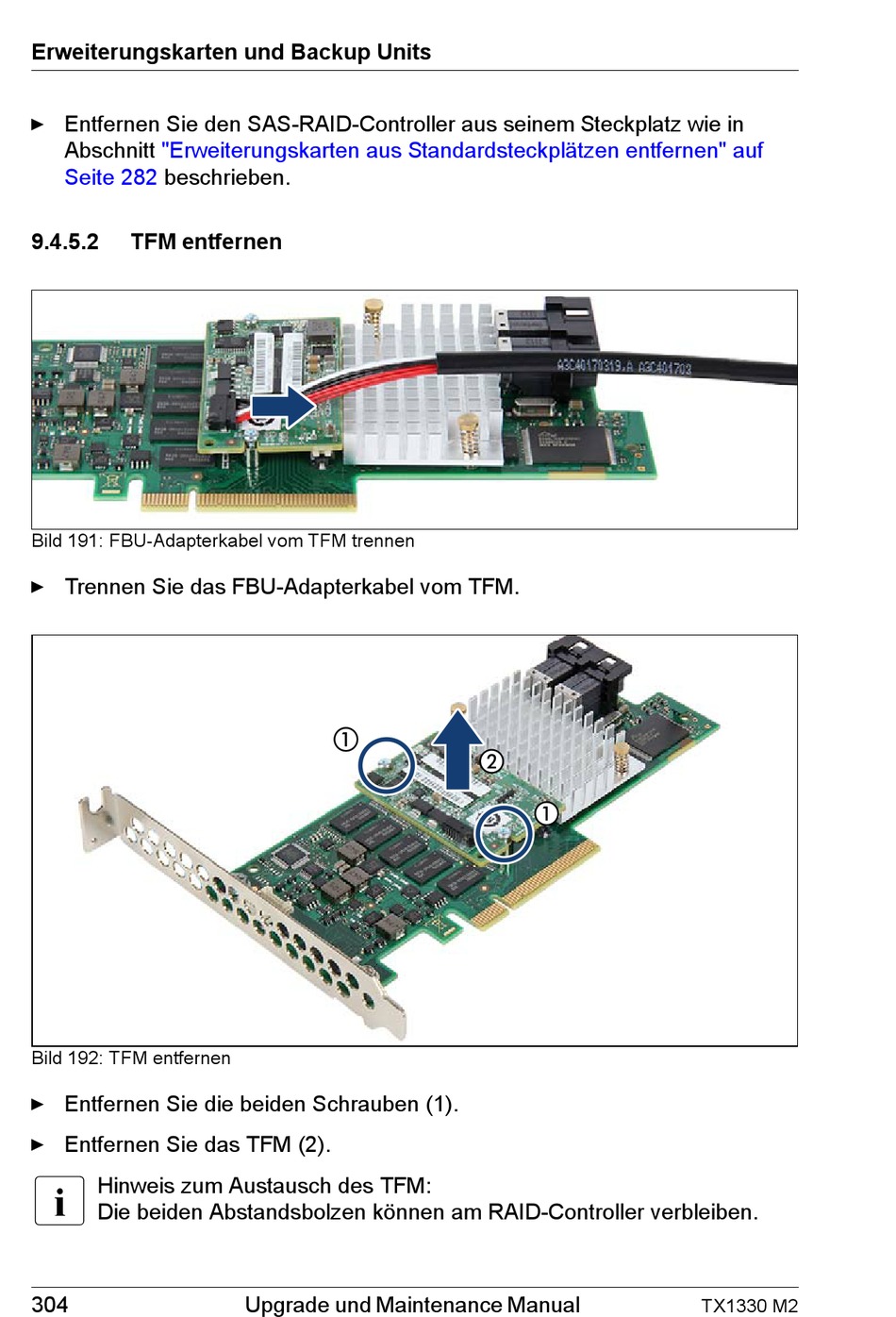

Tfm Entfernen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Erweiterungskarten und Backup Units
Ê Entfernen Sie den SAS-RAID-Controller aus seinem Steckplatz wie in
Abschnitt "Erweiterungskarten aus Standardsteckplätzen entfernen" auf
Seite 282 beschrieben.
9.4.5.2

TFM entfernen

Bild 191: FBU-Adapterkabel vom TFM trennen
Ê Trennen Sie das FBU-Adapterkabel vom TFM.
Bild 192: TFM entfernen
Ê Entfernen Sie die beiden Schrauben (1).
Ê Entfernen Sie das TFM (2).
I
Hinweis zum Austausch des TFM:
Die beiden Abstandsbolzen können am RAID-Controller verbleiben.
304 Upgrade und Maintenance Manual
TX1330 M2
