Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
Ê Entfernen Sie alle HDD-/SSD-Module wie beschrieben in Abschnitt
HDD-/SSD-Module ausbauen" auf Seite 182

7.2.11.2 8x 2,5-Zoll-HDD-Frontpanel entfernen

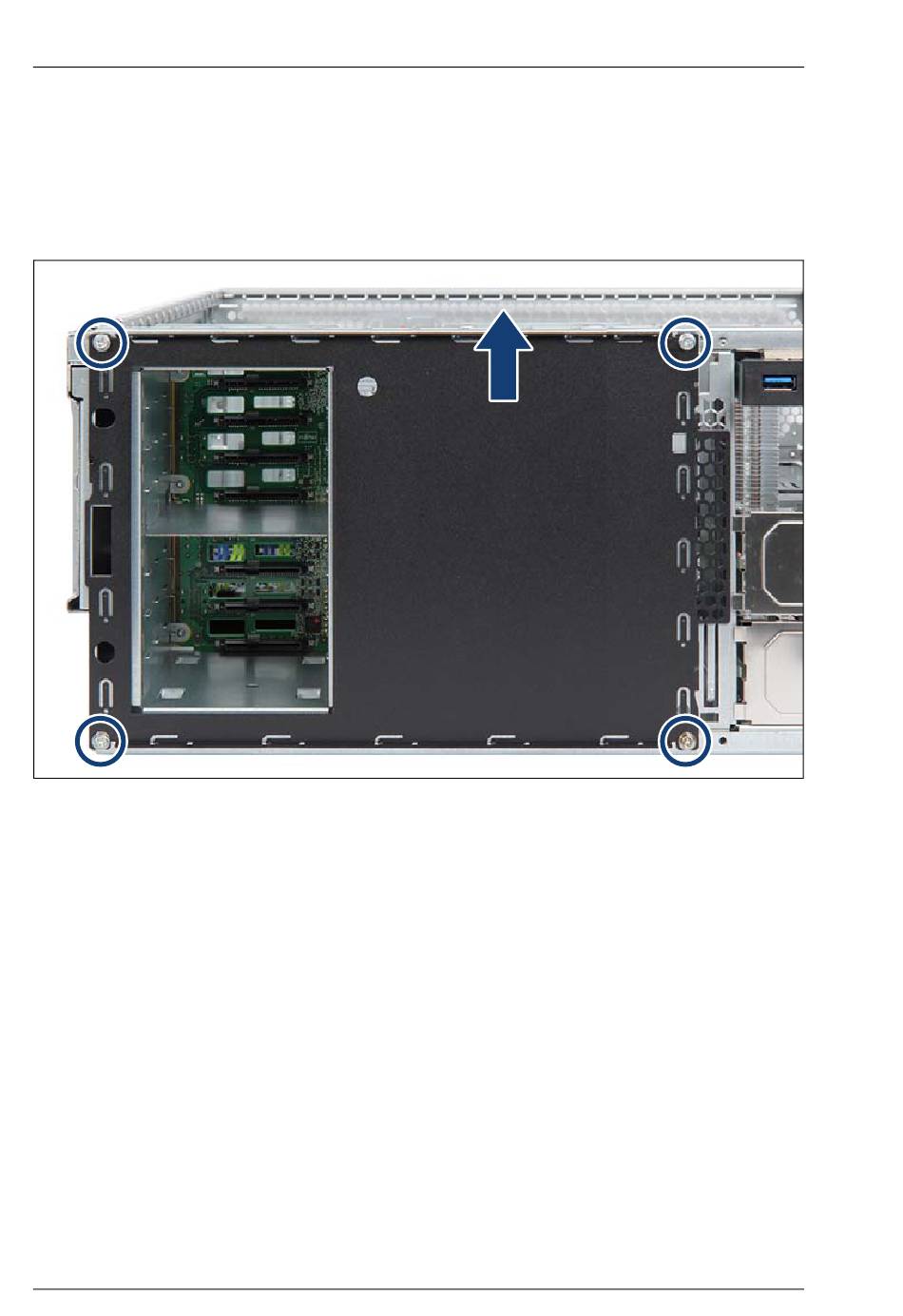

Bild 106: 8x 2,5-Zoll-HDD-Frontpanel entfernen
Ê Entfernen Sie die vier Schrauben von der 8x 2,5-Zoll-HDD-Frontpanel.
Ê Ziehen Sie die 8x 2,5-Zoll-HDD-Frontpanel nach oben, um Sie vom
Gehäuse zu lösen.
Ê Entfernen Sie die 8x 2,5-Zoll-HDD-Frontpanel.
7.2.11.3 Gehäusedeckel des 2,5-Zoll HDD-Einbauplatzes ausbauen
Ê Entfernen Sie die Abdeckung des 2,5-Zoll-HDD-Einbauplatzes wie in
Abschnitt "Gehäusedeckel des 2,5-Zoll HDD-Einbauplatzes ausbauen" auf
Seite 187 beschrieben.
