Fujitsu PRIMERGY TX1330 M2 Handbuch Seite 225

Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)

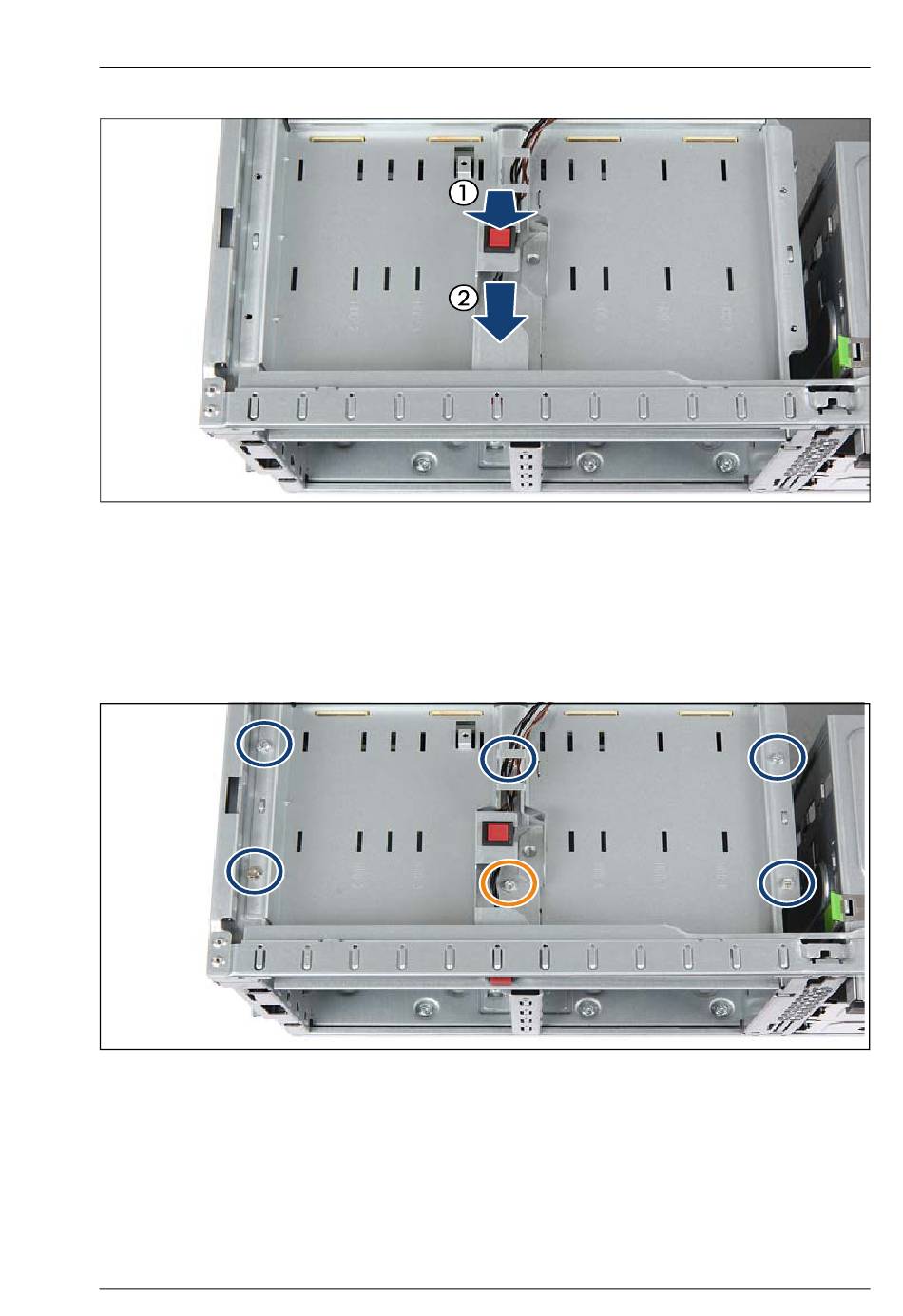

Bild 129: Gehäusedeckel zum 3,5-Zoll HDD-Einbauplatz einbauen (B)
Ê Setzen Sie die Gehäuseschalterhalterung wie dargestellt auf den
Gehäusedeckel des HDD-Einbauplatzes (1).
Ê Schieben Sie die Gehäuseschalterhalterung bis zum Anschlag unter den
vorderen Gehäuserand (2).
Bild 130: Gehäusedeckel zum 3,5-Zoll HDD-Einbauplatz einbauen (C)
Ê Befestigen Sie den Gehäusedeckel des HDD-Einbauplatzes mit fünf
M3 x 4,5 mm Schrauben am Gehäuse (siehe Kreise).
Ê Befestigen Sie die Gehäuseschalterhalterung mit einer M3 x 4,5 mm
Schraube am Gehäusedeckel des HDD-Einbauplatzes (siehe
orangefarbener Kreis).
TX1330 M2
Upgrade und Maintenance Manual 225
