Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.3.11.7 Kabel an der SAS-Backplane 2 anschließen

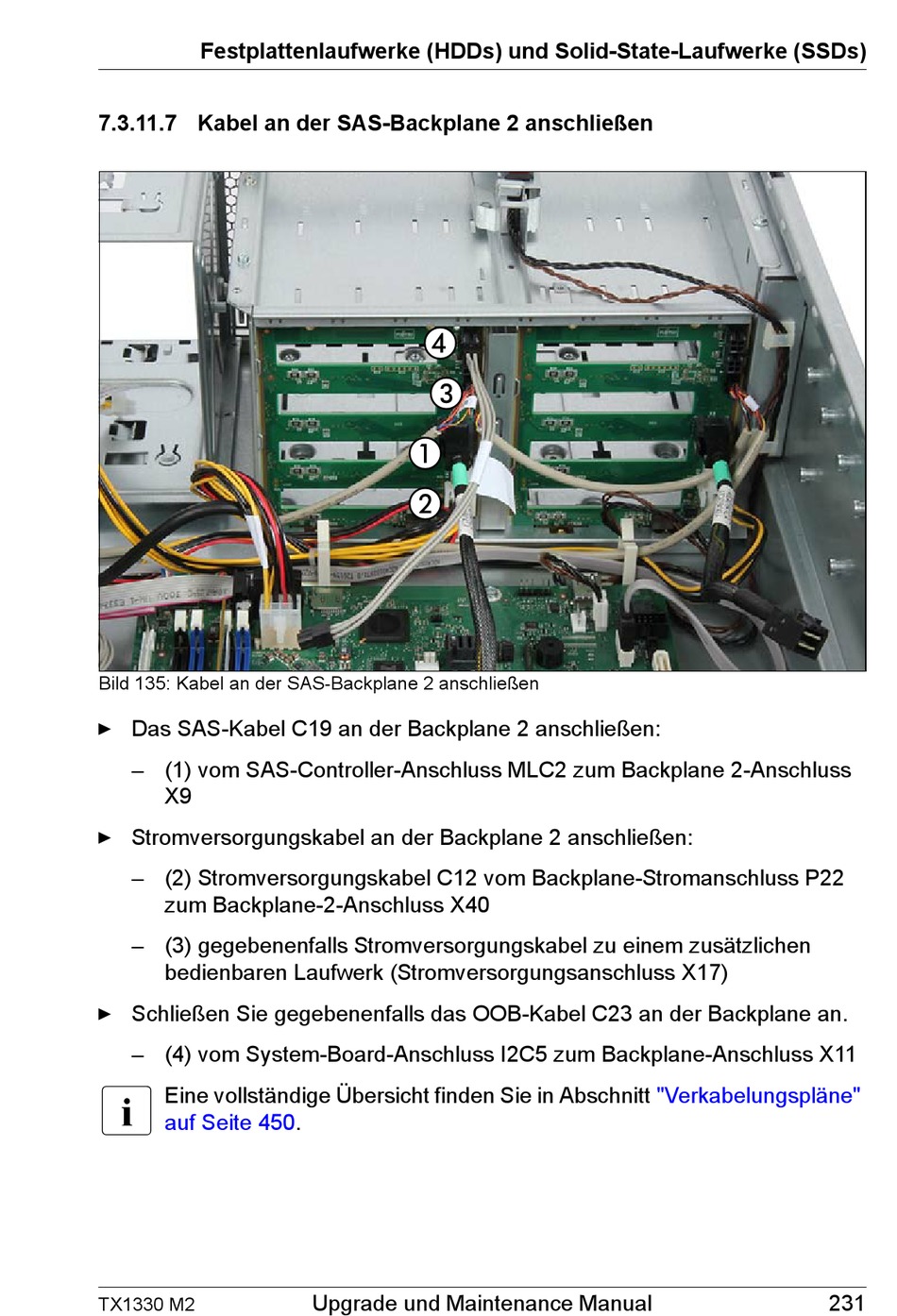

Bild 135: Kabel an der SAS-Backplane 2 anschließen
Ê Das SAS-Kabel C19 an der Backplane 2 anschließen:
– (1) vom SAS-Controller-Anschluss MLC2 zum Backplane 2-Anschluss
X9
Ê Stromversorgungskabel an der Backplane 2 anschließen:
– (2) Stromversorgungskabel C12 vom Backplane-Stromanschluss P22
zum Backplane-2-Anschluss X40
– (3) gegebenenfalls Stromversorgungskabel zu einem zusätzlichen
bedienbaren Laufwerk (Stromversorgungsanschluss X17)
Ê Schließen Sie gegebenenfalls das OOB-Kabel C23 an der Backplane an.
– (4) vom System-Board-Anschluss I2C5 zum Backplane-Anschluss X11
I
Eine vollständige Übersicht finden Sie in Abschnitt
auf Seite 450.
TX1330 M2
Upgrade und Maintenance Manual
"Verkabelungspläne"
231
