"Auf die Komponente zugreifen" auf Seite 61
Ê
Ê Entriegeln Sie alle HDD-/SSD-Module und ziehen Sie sie einige Zentimeter
heraus, siehe dazu Abschnitt
Seite 159
I
Die HDD-/SSD-Module müssen nicht herausgenommen werden.
Wenn Sie sie dennoch herausnehmen möchten, prüfen Sie, ob alle
HDD-/SSD-Module so gekennzeichnet sind, dass Sie sie später
wieder in die ursprünglichen Einbauplätze stecken können.

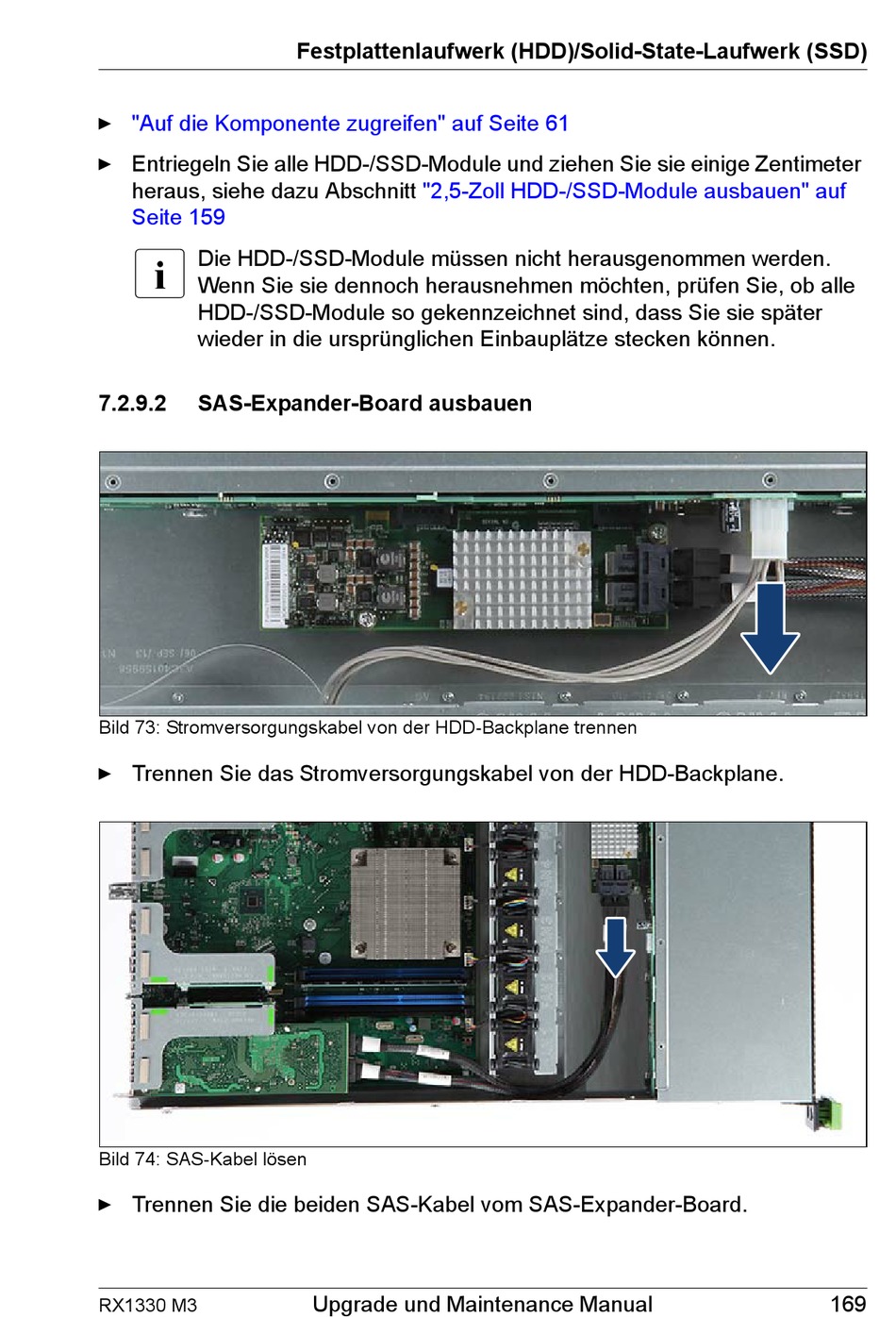

7.2.9.2

SAS-Expander-Board ausbauen

Bild 73: Stromversorgungskabel von der HDD-Backplane trennen
Ê Trennen Sie das Stromversorgungskabel von der HDD-Backplane.
Bild 74: SAS-Kabel lösen
Ê Trennen Sie die beiden SAS-Kabel vom SAS-Expander-Board.
RX1330 M3
Festplattenlaufwerk (HDD)/Solid-State-Laufwerk (SSD)
"2,5-Zoll HDD-/SSD-Module ausbauen" auf
Upgrade und Maintenance Manual 169
