4.10.4 Redundantes Systemlüftermodul einbauen

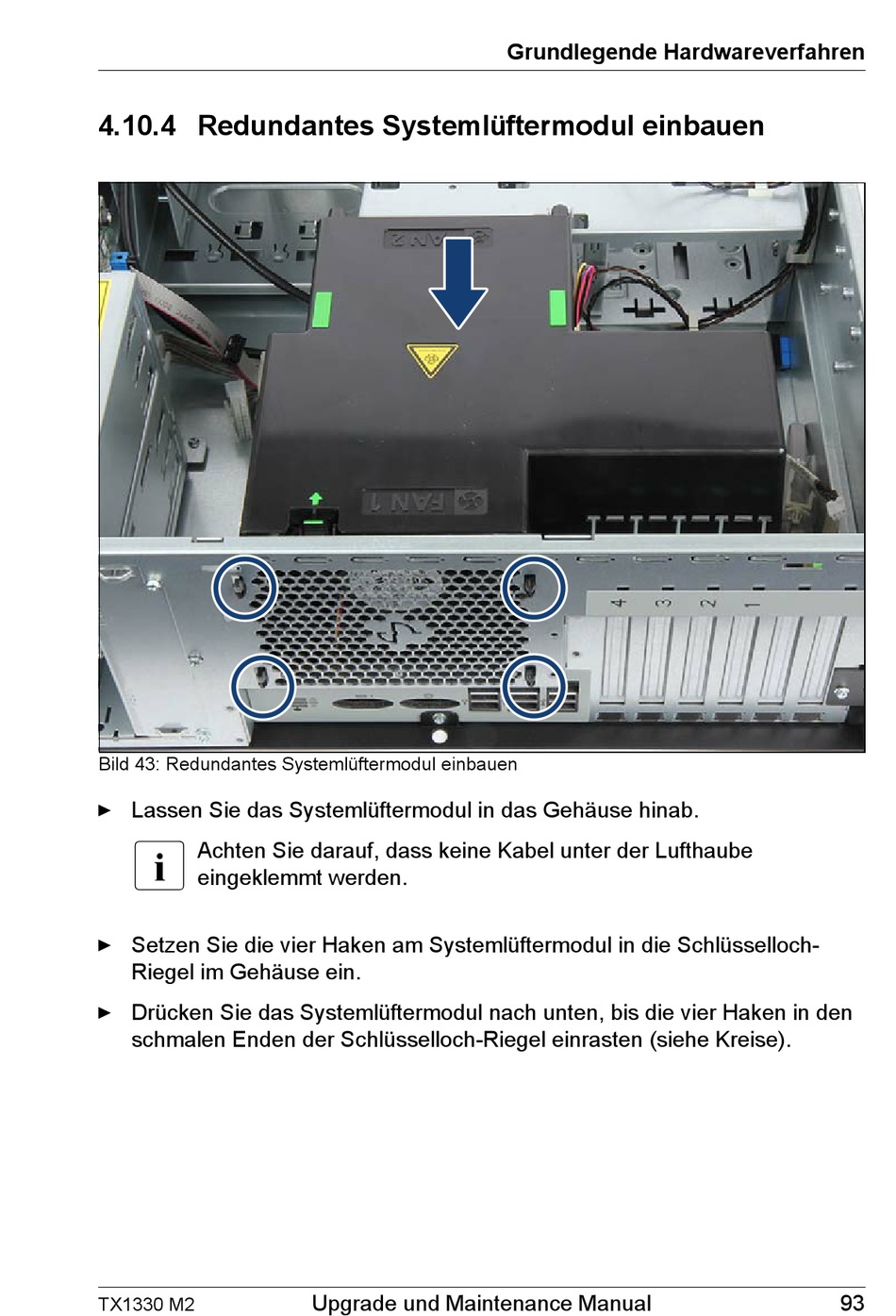

Bild 43: Redundantes Systemlüftermodul einbauen
Ê Lassen Sie das Systemlüftermodul in das Gehäuse hinab.
I
Achten Sie darauf, dass keine Kabel unter der Lufthaube
eingeklemmt werden.
Ê Setzen Sie die vier Haken am Systemlüftermodul in die Schlüsselloch-
Riegel im Gehäuse ein.
Ê Drücken Sie das Systemlüftermodul nach unten, bis die vier Haken in den
schmalen Enden der Schlüsselloch-Riegel einrasten (siehe Kreise).
