Gehäusedeckel Des 2,5-Zoll Hdd-Einbauplatzes Ausbauen - Fujitsu PRIMERGY TX1330 M2 Handbuch

Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
Ê Entfernen Sie alle HDD-/SSD-Module wie beschrieben in Abschnitt
HDD-/SSD-Module ausbauen" auf Seite 182
Ê Lösen Sie alle Kabel von der defekten SAS-Backplane.
7.2.10.2 Gehäusedeckel des 2,5-Zoll HDD-Einbauplatzes ausbauen
I
Die Frontblende der 2,5-Zoll-HDD muss für den Austausch einer 2,5-Zoll
HDD-SAS-Backplane nicht entfernt werden. In den Abbildungen wurde
die Frontblende nur zu Veranschaulichungszwecken entfernt.

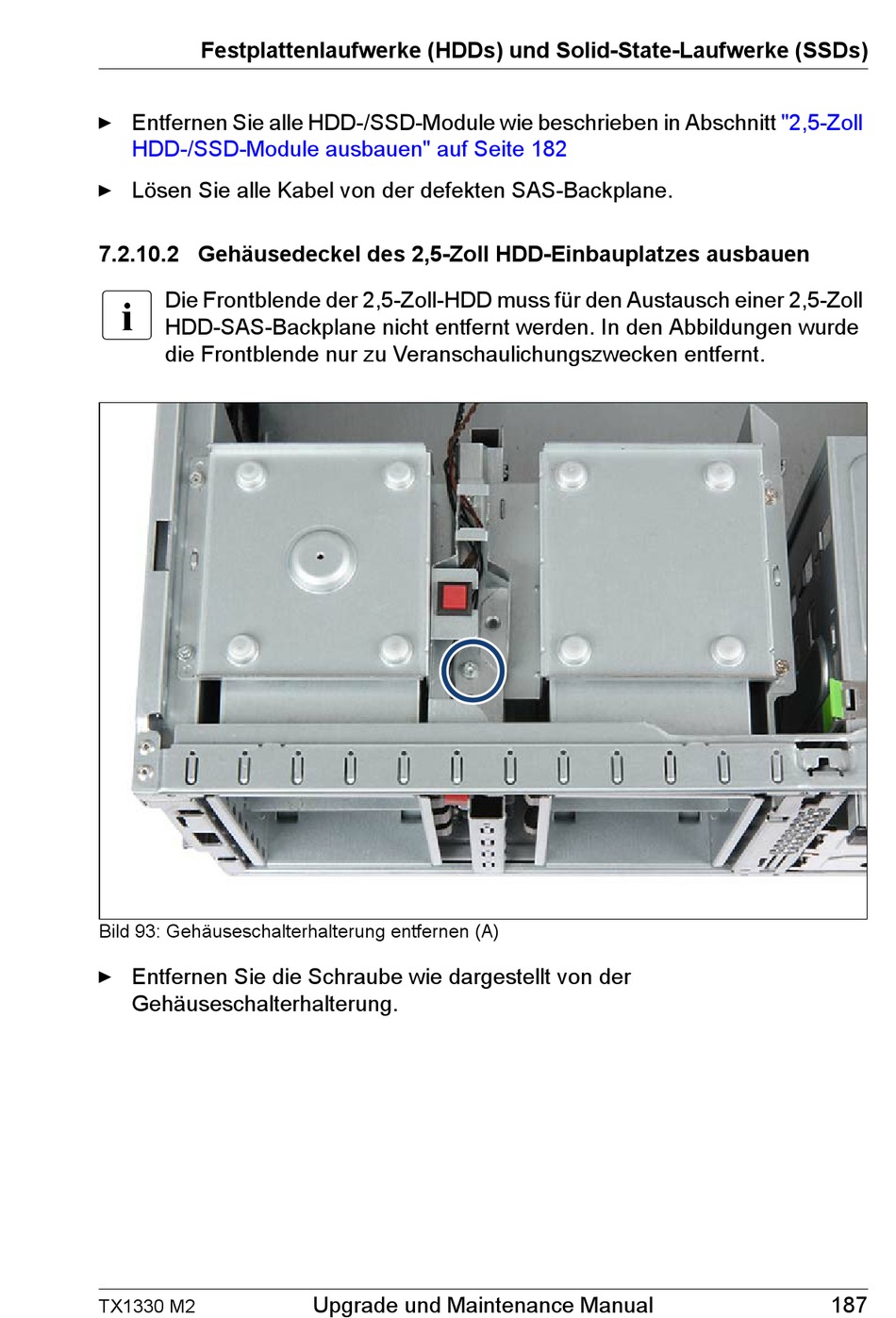

Bild 93: Gehäuseschalterhalterung entfernen (A)
Ê Entfernen Sie die Schraube wie dargestellt von der
Gehäuseschalterhalterung.
TX1330 M2
Upgrade und Maintenance Manual
"2,5-Zoll
187
