Abschließende Schritte - Fujitsu PRIMERGY TX1330 M2 Handbuch

Frontpanel-Kabel am System Board anschließen

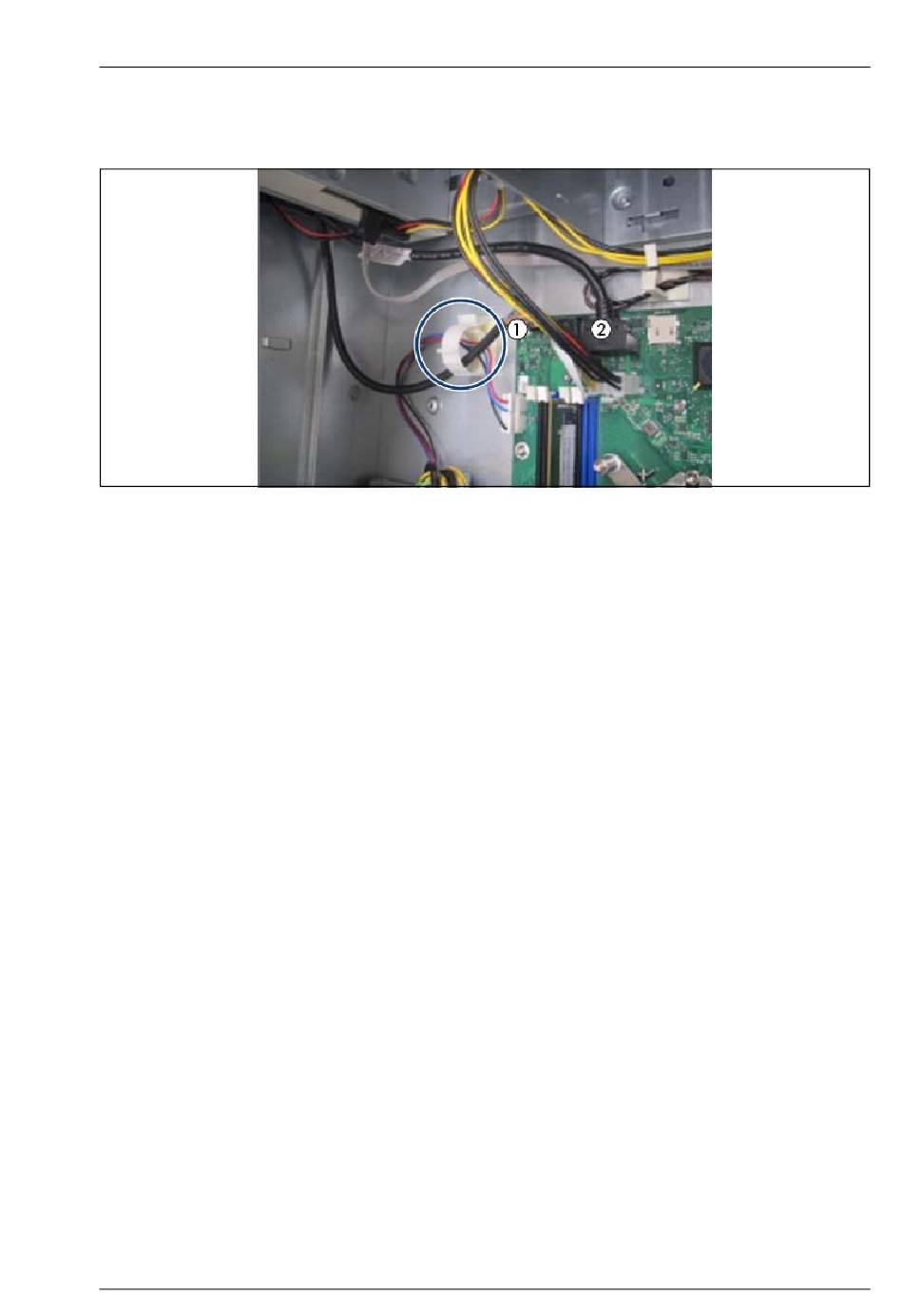

Bild 248: Trennung aller Kabel vom System Board
Ê Ziehen Sie die Frontpanel-Kabel wie dargestellt durch die Kabelführungen
(siehe Kreis).
Ê Schließen Sie das Frontpanel-Kabel an das System Board an (1).
Ê Front-USB-Kabel an System Board anschließen (2)
13.1.6 Abschließende Schritte
Ê Bauen Sie das Systemlüftermodul ein wie beschrieben in Abschnitt
"Systemlüftermodul handhaben" auf Seite 89
"Server schließen" auf Seite 75
Ê
Ê Wenn Sie an einem im Rack montierten Server arbeiten:
"Server in das Rack schieben" auf Seite 85
"Netzkabel anschließen" auf Seite 86
Ê
"Server einschalten" auf Seite 88
Ê
"Backup / Wiederherstellung der Systeminformationen überprüfen" auf
Ê
Seite 116
Ê Speichern Sie die Systeminformationen des Servers auf dem im Frontpanel-
Board integrierten Chassis-ID-EPROM. Weitere Informationen darüber, wie
Sie das ChassisId_Prom-Tool erhalten und verwenden können, finden Sie in
Abschnitt "Chassis-ID-Prom-Tool verwenden" auf Seite
TX1330 M2
Upgrade und Maintenance Manual
Frontpanel-Modul
137.
