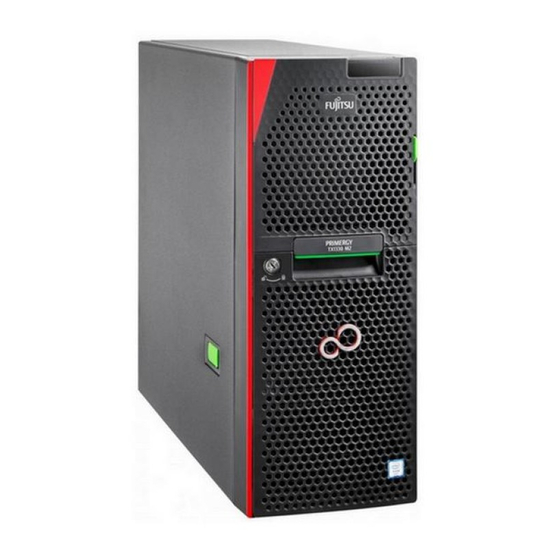

Fujitsu PRIMERGY TX1330 M2 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für PRIMERGY TX1330 M2:
Inhaltsverzeichnis

Werbung

Quicklinks

Betriebsanleitung - Deutsch
FUJITSU Server PRIMERGY TX1330 M2
Betriebsanleitung
Dezember 2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu PRIMERGY TX1330 M2

Inhaltszusammenfassung für Fujitsu PRIMERGY TX1330 M2

  • Seite 1 Betriebsanleitung - Deutsch FUJITSU Server PRIMERGY TX1330 M2 Betriebsanleitung Dezember 2016...
  • Seite 2 – Änderungen am Inhalt dieses Handbuchs sind vorbehalten und können ohne vorherige Ankündigung erfolgen. – Fujitsu übernimmt keine Haftung für Verletzungen der Urheberrechte Dritter oder anderer Rechte, die durch die Verwendung der in diesem Handbuch enthaltenen Informationen entstehen. – Ohne die ausdrückliche schriftliche Genehmigung von Fujitsu darf kein Teil dieses Handbuchs reproduziert werden.

  • Seite 3: Vorbereitende Hinweise

    Vorbereitende Hinweise Zu Ihrer Sicherheit Dieses Handbuch enthält wichtige Informationen zur sicheren und ordnungsgemäßen Verwendung dieses Produkts. Lesen Sie das Handbuch vor der Verwendung dieses Produkts sorgfältig durch. Achten Sie dabei besonders auf das mitgelieferte Handbuch "Safety Notes and Regulations". Machen Sie sich vor der Verwendung des Produkts mit den darin enthaltenen Sicherheitshinweisen vertraut.
  • Seite 4 Waffensystemen sowie alle Fälle, in denen die Sicherheit nicht gewährleistet werden kann. Kunden dürfen dieses Produkt nicht benutzen, ohne die für Hochsicherheitsanwendungen erforderlichen Sicherheitsvorkehrungen zu treffen. Bitte wenden Sie sich an das Vertriebsteam von Fujitsu, wenn Sie dieses Produkt in Hochsicherheitsanwendungen verwenden möchten. Maßnahmen gegen vorübergehenden Spannungsabfall Dieses Produkt kann durch Blitzschlag einem vorübergehenden...
  • Seite 5 Die SATA-Version dieses Servers unterstützt Festplattenlaufwerke mit SATA- /BC-SATA-Speicherschnittstellen. Beachten Sie, dass die Bedingungen für Nutzung und Betrieb je nach verwendetem Festplattenlaufwerk unterschiedlich sind. Weitere Informationen zu Nutzungs- und Betriebsbedingungen der verfügbaren Typen von Festplattenlaufwerken finden Sie im Internet unter folgender Adresse: http://jp.fujitsu.com/platform/server/primergy/harddisk/ Betriebsanleitung TX1330 M2...
  • Seite 6 Betriebsanleitung TX1330 M2...

  • Seite 7: Inhaltsverzeichnis

    Inhalt Einleitung ......11 Konzept und Zielgruppen dieses Handbuchs ..11 Übersicht über die Dokumentation .
  • Seite 8 Inhalt Server ans Netz anschließen ....59 5.5.1 Kabelbinder verwenden (Standard-Netzteil) ... 60 5.5.2 Kabelbinder verwenden (Hot-Plug-Netzteil) .
  • Seite 9 Inhalt Bildschirm bleibt dunkel ....92 Bildschirm zeigt flimmernde Streifen ... . . 93 Bildschirmanzeige erscheint nicht oder wandert .
  • Seite 10 Inhalt Betriebsanleitung TX1330 M2...

  • Seite 11: Einleitung

    Einleitung Der PRIMERGY TX1330 M2 Server ist ein Intel-basierter Server für kleinere ® ® und mittlere Unternehmen. Der Server bietet beste Xeon E3 Performanz und solide Erweiterbarkeit dank der hot-plug Speicherlaufwerke. Die optionale redundante Stromversorgung und eine Auswahl an verschiedenen RAID-Controllern sichern hohe Verfügbarkeit und Sicherheit.

  • Seite 12: Übersicht Über Die Dokumentation

    Einleitung Übersicht über die Dokumentation Weitere Informationen zu Ihrer PRIMERGY TX1330 M2 Systemeinheit sind in folgenden Dokumenten enthalten: – "Quick Start Hardware - FUJITSU Server PRIMERGY TX1330 M2" – "ServerView Quick Start Guide" – Handbuch "Safety Notes and Regulations" " 安全上のご注意 " für Japan –...

  • Seite 13: Darstellungsmittel

    Einleitung Weitere Informationsquellen: – ServerView Suite Glossar – Handbuch zum Bildschirm – Dokumentation für Boards und Laufwerke – Betriebssystemdokumentation – Informationsdateien auf Ihrem Betriebssystem Darstellungsmittel In diesem Handbuch werden folgende Darstellungsmittel verwendet: kennzeichnet Kommandos und Menüpunkte Kursive Schrift "Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen.
  • Seite 14 Einleitung Betriebsanleitung TX1330 M2...

  • Seite 15: Funktionsübersicht

    Dieser Abschnitt enthält Informationen zu den Funktionen und technischen Daten des PRIMERGYTX1330 M2-Servers. Informationen zu den Hauptmerkmalen und dem Layout des System Boards finden Sie im Handbuch "FUJITSU Server PRIMERGY TX1330 M2 Upgrade und Maintenance Manual". Leistungsmerkmale Die neuesten Informationen zu optionalen Produkten für TX1330 M2 finden Sie im Konfigurator des Servers: http://ts.fujitsu.com/products/standard_servers/index.html...
  • Seite 16 System Board Die Leistungsmerkmale des System Boards sind im "FUJITSU Server PRIMERGY TX1330 M2 Upgrade und Maintenance Manual" beschrieben und die Setup-Möglichkeiten sind im "D3373 BIOS Setup Utility für FUJITSU Server PRIMERGY TX1330 M2 Referenzhandbuch" beschrieben. Trusted-Platform-Modul (TPM) Ein neues Trusted-Platform-Modul (TPM) für das sichere Speichern von Schlüsseln ist optional erhältlich.
  • Seite 17 Funktionsübersicht Festplattenlaufwerke Der Server wird mit einem der beiden folgenden Laufwerkskäfige geliefert: – Für bis zu zwölf 3,5-Zoll-SAS-/SATA-Festplattenlaufwerke: In den Laufwerkskäfig können bis zu zwölf 3,5-Zoll-SAS-/SATA- Festplattenmodule eingesetzt werden. Jedes HDD-Modul kann ein SAS- /SATA-Festplattenlaufwerk mit einer Bauhöhe von maximal 1 Zoll aufnehmen.
  • Seite 18 "SAS-/SATA-Controller-Karte konfigurieren (PCIe- Erweiterungskarte)" auf Seite Weitere Informationen zu SAS-/SATA-RAID-Controllern finden Sie im "Modular RAID Controller Installation Guide" (auf dem Fujitsu Manual- Server unter x86 Servers - Expansion Cards - Storage Adapters - LSI RAID/ SCSI Controllers). Weitere Informationen zu anderen SAS-/SATA-RAID-Controllern (z. B.
  • Seite 19 Funktionsübersicht Bedienbare Laufwerke Der Server verfügt über drei 5,25-Zoll Einbauplätze, die Sie verschieden nutzen können: Sie können die einzelnen Einbauplätze mit beliebigen 3,5-Zoll Laufwerken (Höhe:1,6 Zoll) bestücken. In den obersten Einbauplatz können Sie eine Multibay (DVD-LSD/LSP) einbauen. In die Multibay (DVD-LSD/LSP) kann ein Slimline-DVD-Laufwerk und ein ServerView Local Service Display oder ein ServerView Local Service Panel eingebaut werden.
  • Seite 20 Betriebssysteme herunterladen: – Windows Server 2012 R2, Windows Server 2012, – Windows Server 2008 R2 SP1, Windows Server 2008 R2 SP2 Die FJBU-Management-Software (Fujitsu-Batterieeinheit) ist nicht für Red Hat Enterprise Linux-Umgebungen verfügbar. Verwenden Sie in einer Linux-Umgebung die IPMI-Funktion.
  • Seite 21 ASR&R (Automatic Server Reconfiguration and Restart) startet im Fehlerfall das System neu und blendet dabei automatisch die fehlerhaften Systemkomponenten aus. Die Prefailure Detection and Analysis-Technologie (PDA) von Fujitsu analysiert und überwacht alle für die Systemzuverlässigkeit wichtigen Komponenten. Ein RAID-Controller unterstützt verschiedene RAID-Level und erhöht die Verfügbarkeit und Datensicherheit des Systems.
  • Seite 22 Internal Event Log für die Prüfung der Benutzer-Login/Logouts ● Weitere Informationen zum iRMC finden Sie im Handbuch "iRMC S4 - integrated Remote Management Controller" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management). Betriebsanleitung...
  • Seite 23 Server Management Das Server Management wird mit Hilfe der mitgelieferten Software ServerView Operations Manager und der PDA-Technologie (Prefailure Detection and Analysis) von Fujitsu Technology Solutions realisiert. PDA meldet dem Systemverwalter frühzeitig drohende Systemfehler oder Überlastungen, sodass vorbeugend darauf reagiert werden kann.
  • Seite 24 Das mit den Utilities von Fujitsu gelieferte Flash-EPROM-Programm unterstützt ein schnelles BIOS-Update. Durch den auf dem System Board integrierten iRMC (integrated Remote- Management-Controller) kann der PRIMERGY TX1330 M2 Server auch aus der Ferne (remote) gewartet werden. Dadurch werden Remote-Diagnose zur Systemanalyse, Remote-Konfiguration und ein Remote-Restart auch bei Ausfall des Betriebssystems oder Auftreten von Hardware-Fehlern ermöglicht.
  • Seite 25 Redirection, AVR) starten und virtuelle Laufwerke als Remote Storage einbinden. Weitere Informationen zum iRMC S4 finden Sie im Handbuch "iRMC S4 - integrated Remote Management Controller" (auf dem Fujitsu Manual- Server unter x86 Servers - Software - ServerView Suite - Out-Of-Band Management).

  • Seite 26: Technische Daten Des Servers

    Funktionsübersicht Technische Daten des Servers In diesem Abschnitt werden die technischen Daten des Servers behandelt. Bei Daten für diesen Server bleiben Aktualisierungen ohne vorherige Ankündigung vorbehalten. Bitte beachten Sie dies im Voraus. System Board System Board Typ D3373 ® Chipsatz Intel C236 Prozessor...
  • Seite 27 Funktionsübersicht Schnittstellen USB 2.0-Anschlüsse 4 (4x extern hinten, USB-Wake-Up wird nicht unterstützt) USB 3.0-Anschlüsse 5 (2x extern hinten, 2x extern vorne, 1x intern für USB-Backup-Geräte) Grafik (15 Pin) 1 x VGA Seriell 1 (9 Pin) 1 x seriell RS-232-C, nutzbar für iRMC oder System oder Shared LAN / Ethernet (RJ-45) 2x Gbit/s-Ethernet Management-LAN...
  • Seite 28 Funktionsübersicht Onboard- oder integrierte Controller RAID-Controller Modular-RAID-0/1-Controller mit "Integrated RAID" (SAS IR) für SAS3.0. Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-Level 0 und 1 unterstützt. Modular-RAID-0/1-Controller mit "MegaRAID- Funktionalität" (SAS MegaRAID) für SAS3.0. Für Konfigurationen der internen Festplattenlaufwerke werden die RAID-Level 0, 1, 10, 1E, 5 und 50 unterstützt.
  • Seite 29 Funktionsübersicht Laufwerks-Einbauplätze Konfiguration 4x/8x/12x 3,5 Zoll für SAS/SATA oder 8x/16x/24x Festplatten- 2,5 Zoll für SAS/SSD optional Einbauplatz Einbauplätze für 3 x 5,25/1,6 Zoll bedienbare Laufwerke Hinweise zu Alle möglichen Optionen werden im jeweiligen bedienbaren Systemkonfigurator beschrieben Laufwerken Bedienfeld Bedientasten Ein-/Aus-Taste NMI-Taste Reset-Taste ID-Taste...
  • Seite 30 Funktionsübersicht Maße / Gewicht Tower (B x T x H) 177 x 560 x 455 mm Rack (B x T x H) 483 x 495 x 174 mm (ohne herausragende Teile) Montagetiefe Rack 543 mm Gewicht Ungefähr 13 - 28 kg Hinweise Gewicht Je nach Konfiguration kann das Gewicht unterschiedlich sein...
  • Seite 31 100 V - 240 V Nennfrequenzbereich 50 / 60 Hz Nennstrom max. 4 A/2 A (100V/240V) Elektrische Werte der Fujitsu-Batterieeinheit Konfiguration der 1x Hot-Plug-Netzteil und eine Fujitsu-Batterieeinheit Batterieeinheit in Steckplatz 2. Maximale 380 W Ausgangsleistung Backup-Dauer Max. 2 Sekunden (380 W), 4 Minuten (280 W) mit...
  • Seite 32 Funktionsübersicht Eingehaltene Standards Produktsicherheit und Ergonomie International IEC 60950-1 2ed; am1 + am2 Europa Sicherheit EN 60950-1 2ed; A1 + A2 + A11 + A12 EN 62479 Ergonomie ISO 9241-3 EN 29241-3 EK1-ITB2000 USA / Kanada CSA-C22.2 No. 60950-1-07 2ed; am1 + am2 UL 60950-1 2ed;...
  • Seite 33 Funktionsübersicht ACHTUNG! Dieses Gerät erfüllt die Anforderungen von Klasse A CISPR 22/32. Dieses Gerät kann Funkstörungen in Wohnbereichen verursachen. Betriebsanleitung TX1330 M2...
  • Seite 34 Funktionsübersicht Betriebsanleitung TX1330 M2...

  • Seite 35: Installationsschritte Übersicht

    Installationsschritte Übersicht Dieses Kapitel beinhaltet eine Übersicht der Schritte zur Durchführung der Installation Ihres Servers. Die Verweise führen Sie zu den Abschnitten in denen Sie weitere Informationen zum entsprechendem Installationsschritt finden: Ê Zuallererst machen Sie sich bitte mit den Sicherheitshinweisen im Kapitel "Wichtige Hinweise"...
  • Seite 36 Installation ohne den ServerView Installation Manager" auf Seite 87). Weitere Informationen zur Remote- oder lokalen Installation des Servers finden Sie im Handbuch "ServerView Suite Installation Manager" (auf dem Fujitsu Manual-Server unter x86 Servers - Software - ServerView Suite - Server Installation and Deployment). Betriebsanleitung TX1330 M2...

  • Seite 37: Wichtige Hinweise

    Wichtige Hinweise In diesem Kapitel finden Sie unter anderem Sicherheitshinweise, die beim Umgang mit Ihrem Server unbedingt zu beachten sind. Sicherheitshinweise Die nachfolgenden Sicherheitshinweise sind ebenfalls im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " beschrieben. Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der Informationstechnik.
  • Seite 38 Wichtige Hinweise Vor Inbetriebnahme ACHTUNG! Beachten Sie beim Aufstellen und vor Betrieb des Geräts eventuelle ● Hinweise für die Umgebungsbedingungen Ihres Geräts (siehe "Umgebungsbedingungen" auf Seite 30). Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht ● wird, kann Betauung - sowohl am Geräteäußeren als auch im Geräteinneren - auftreten.
  • Seite 39 Wichtige Hinweise ACHTUNG! Stellen Sie sicher, dass die Steckdosen am Gerät oder die ● vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen der Hausinstallation frei zugänglich sind. Die Ein-/Aus-Taste bzw. der Hauptschalter (wenn vorhanden) trennt ● das Gerät nicht von der Netzspannung. Zur vollständigen Trennung von der Netzspannung ziehen Sie alle Netzstecker aus den vorschriftsmäßig geerdeten Schutzkontakt-Steckdosen.
  • Seite 40 Wichtige Hinweise ACHTUNG! Der bestimmungsgemäße Betrieb des Systems (gemäß IEC 60950- ● 1/2 bzw. EN 60950-1/2) ist nur bei vollständig montiertem Gehäuse und eingebauten Rückseitenabdeckungen für Einbauplätze gewährleistet (elektrischer Schlag, Kühlung, Brandschutz, Funkentstörung). Installieren Sie nur Systemerweiterungen, die den Anforderungen ●...
  • Seite 41 Bei unsachgemäßem Austausch einer Batterie im Gerät besteht ● Explosionsgefahr. Batterien dürfen nur durch identische oder vom Hersteller empfohlene Typen ersetzt werden (siehe "FUJITSU Server PRIMERGY TX1330 M2 Upgrade und Maintenance Manual"). Entsorgen Sie Batterien nicht über den Hausmüll. ●...
  • Seite 42 Wichtige Hinweise Umgang mit CDs/DVDs/BDs und optischen Laufwerken Bei Geräten mit optischen Laufwerken sind folgende Hinweise zu beachten. ACHTUNG! Verwenden Sie ausschließlich einwandfreie CDs/DVDs/BDs, um ● Datenverlust, Beschädigungen am Gerät und Verletzungen zu vermeiden. Überprüfen Sie jede CD/DVD/BD vor dem Einlegen in das Laufwerk ●...
  • Seite 43 Wichtige Hinweise Entnehmen Sie vorsichtshalber den Datenträger aus dem optischen ● Laufwerk, wenn dieses längere Zeit nicht verwendet werden soll. Lassen Sie die Schublade des optischen Laufwerks geschlossen, damit keine Fremdsubstanzen wie z. B. Staub in das Laufwerk eindringen. Fassen Sie CDs/DVDs/BDs an ihrem Rand an, um ihre Oberfläche ●...
  • Seite 44 Wichtige Hinweise Durch folgende Maßnahmen vermeiden Sie Beschädigungen des optischen Laufwerks und der CDs/DVDs/BDs sowie einen vorzeitigen Verschleiß der Datenträger: – Legen Sie die CDs/DVDs/BDs nur bei Bedarf ins Laufwerk und entnehmen Sie sie nach Gebrauch. – Bewahren Sie die Datenträger in geeigneten Hüllen auf. –...
  • Seite 45 Wichtige Hinweise Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten ● Gegenstandes), bevor Sie mit den Komponenten arbeiten. Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung ● sein. Verwenden Sie ein für diese Zwecke geeignetes Erdungskabel, welches Sie ●...

  • Seite 46: Energy Star

    Wichtige Hinweise ENERGY STAR Produkte, die gemäß ENERGY STAR zertifiziert und gekennzeichnet sind, halten bei Auslieferung die Anforderung in vollem Umfang ein. Beachten Sie, dass nachträglich installierte Software, Änderungen der Hardware-Konfiguration, der Energieoptionen oder im BIOS Auswirkungen auf den Energieverbrauch haben können. Die durch den ENERGY STAR garantierten Eigenschaften können dann nicht mehr zugesichert werden.

  • Seite 47: Fcc Class A Compliance Statement

    Stromkreis als die des Empfangsgeräts gespeist wird. Wenden Sie sich an einen Fachhändler oder Radio-/Fernsehtechniker. ● Fujitsu übernimmt keine Haftung bei Radio- oder Fernsehstörungen, die durch nicht autorisierte Veränderung des Geräts oder durch das Austauschen oder Hinzufügen von anderen als den von Fujitsu zugelassenen Verbindungskabeln und Komponenten entstehen.

  • Seite 48: Server Transportieren

    Wichtige Hinweise WARNUNG: Dies ist eine Einrichtung der Klasse A. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen. Server transportieren ACHTUNG! Transportieren Sie den Server nur in seiner Originalverpackung oder in einer anderen geeigneten Verpackung, die Schutz gegen Stoß...
  • Seite 49 Wichtige Hinweise Es darf maximal eine Einheit gleichzeitig aus dem Rack ● herausgezogen werden, auch wenn der Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Beachten Sie hierzu die Sicherheitshinweise zum Rack sowie das entsprechende Warnetikett.

  • Seite 50: Umweltschutz

    Wichtige Hinweise Umweltschutz Umweltgerechte Produktgestaltung und -entwicklung Dieses Produkt wurde nach der Fujitsu-Norm "Umweltgerechte Produktgestaltung und -entwicklung” konzipiert. Das bedeutet, dass entscheidende Kriterien wie Langlebigkeit, Materialauswahl und - kennzeichnung, Emissionen, Verpackung, Demontagefreundlichkeit und Recyclingfähigkeit berücksichtigt wurden. Dies schont Ressourcen und entlastet somit die Umwelt. Weitere Informationen hierzu finden Sie unter: –...
  • Seite 51 Rückgabe- und Sammelsysteme. Weitere Informationen hierzu finden Sie unter http://ts.fujitsu.com/recycling. Einzelheiten zur Rücknahme und Verwertung der Geräte und Verbrauchsmaterialien im europäischen Raum erfahren Sie auch im Handbuch "Returning used devices", über Ihre Fujitsu Geschäftsstelle oder unter: http://ts.fujitsu.com/recycling. Betriebsanleitung TX1330 M2...
  • Seite 52 Wichtige Hinweise Betriebsanleitung TX1330 M2...

  • Seite 53: Hardware Einbauen

    Hardware einbauen ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" ● auf Seite Der Server sollte keinen extremen Umgebungsbedingungen ● ausgesetzt werden (siehe "Umgebungsbedingungen" auf Seite 30). Schützen Sie den Server vor Staub, Feuchtigkeit und Hitze. Halten Sie die in der Tabelle angegebene Akklimatisierungszeit ein, ●...

  • Seite 54: Server Auspacken

    Hardware einbauen Server auspacken ACHTUNG! Beachten Sie die Sicherheitshinweise in "Wichtige Hinweise" auf Seite Wenn Sie den Server heben oder tragen, arbeiten Sie unbedingt mindestens zu zweit. (Für Japan, siehe " 安全上のご注意 "). Packen Sie den Server erst am Aufstellungsort aus. Ê...

  • Seite 55: Floorstand-Modell Aufstellen

    Hardware einbauen Floorstand-Modell aufstellen Wenn Sie kein PRIMERGY TX1330 M2 Floorstand-Modell installieren, überspringen Sie diesen Abschnitt und fahren Sie mit dem Abschnitt "Rack-Modell ins Rack ein-/ausbauen" auf Seite 56 fort. Ê Transportieren Sie den Server an den gewünschten Aufstellort. Ê Packen Sie den Server aus (siehe Abschnitt "Server...

  • Seite 56: Rack-Modell Ins Rack Ein-/Ausbauen

    Kippschutz montiert ist. Werden mehrere Einheiten gleichzeitig aus dem Rack gezogen, besteht die Gefahr, dass das Rack umkippt. Fujitsu Rack-Systeme Die Fujitsu-Rack-Systeme unterstützen den Einbau von PRIMERGY-Servern: – PRIMECENTER Rack – PRIMECENTER M1 Rack – DataCenter Rack –...
  • Seite 57 Hardware einbauen Die Fujitsu-Rack-Systeme haben folgende Merkmale: – Schienensysteme, die ohne Werkzeug montierbar sind – Trägersysteme mit Längenausgleich-Möglichkeit, die eine Anpassung an verschiedene Rack-Tiefen gewährleisten Asymmetrische PRIMECENTER und DataCenter Racks bieten ein erweitertes Kabelmanagement im seitlichen Rack-Bereich. 3rd-Party Racks Der Einbau in die meisten derzeit gängigen Rack-Systeme anderer Hersteller (3rd-Party-Racks) wird unterstützt.

  • Seite 58: Geräte An Server Anschließen

    Die Anschlüsse finden Sie an der Vorder- und Rückseite des Servers. Welche zusätzlichen Anschlüsse an Ihrem Server verfügbar sind, hängt von den eingebauten Erweiterungskarten ab. Nähere Informationen dazu entnehmen Sie bitte dem "FUJITSU Server PRIMERGY TX1330 M2 Upgrade und Maintenance Manual". Die Standardanschlüsse sind durch Symbole und Farbkodierung gekennzeichnet: Bild 2: Anschlussfeld an der Rückseite...

  • Seite 59: Server Ans Netz Anschließen

    Hardware einbauen Zwei zusätzliche USB-Anschlüsse (2x USB 3.0) befinden sich an der Frontseite des Servers (siehe Bild 7 auf Seite 68). Bildschirm anschließen Ê Schließen Sie den Bildschirm an den Bildschirmanschluss des Servers an (siehe Bild 2 auf Seite 58). Ê...

  • Seite 60: Kabelbinder Verwenden (Standard-Netzteil)

    Hardware einbauen 5.5.1 Kabelbinder verwenden (Standard-Netzteil) Sie können das Stromversorgungskabel mit einem Kabelbinder befestigen, damit der Kaltgerätestecker nicht versehentlich vom Server getrennt werden kann. Der Kabelbinder befindet sich bei Auslieferung des Servers im Beipack. Bild 3: Kabelbinder verwenden (Standard-Netzteil) Ê Fädeln Sie den Kabelbinder durch die Öse (1). Ê...

  • Seite 61: Kabelbinder Verwenden (Hot-Plug-Netzteil)

    Hardware einbauen 5.5.2 Kabelbinder verwenden (Hot-Plug-Netzteil) Sie können das Stromversorgungskabel mit einem Kabelbinder befestigen, damit der Kaltgerätestecker nicht versehentlich vom Server getrennt werden kann. Der Kabelbinder befindet sich bei Auslieferung des Servers im Beipack. Bild 4: Kabelbinder verwenden (Hot-Plug-Netzteil) Ê Fädeln Sie den Kabelbinder durch die Öse (1). Ê...

  • Seite 62: Hinweise Zum Anschließen/Lösen Von Kabeln

    Hardware einbauen Hinweise zum Anschließen/Lösen von Kabeln ACHTUNG! Lesen Sie immer die Dokumentation zum externen Gerät, das Sie anschließen wollen. Stecken oder ziehen Sie niemals Kabel während eines Gewitters. Ziehen Sie nie am Kabel, wenn Sie es lösen! Fassen Sie das Kabel immer am Stecker an.
  • Seite 63 Hardware einbauen Information zur Sicherung von elektromagnetischer Verträglichkeit Alle Daten- und Signalkabel müssen über eine ausreichende Schirmung verfügen Die Verwendung eines Kabels vom Typ S/FTP Cat5 oder höher wird empfohlen. Der Gebrauch von ungeschirmten oder schlecht geschirmten Kabeln kann zu einer erhöhten Störaussendung und/oder einer verminderten Fehler-Toleranz des Geräts führen.
  • Seite 64 Hardware einbauen Betriebsanleitung TX1330 M2...

  • Seite 65: Inbetriebnahme Und Bedienung

    Inbetriebnahme und Bedienung ACHTUNG! Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" auf Seite Zugang zu den Laufwerken (Floorstand- Modell) 6.1.1 Zugang zu den bedienbaren Laufwerken ermöglichen Bild 5: Laufwerksabdeckung entfernen und auf die Festplattenabdeckung aufsetzen Ê Schließen Sie den Server auf (1). Ê...
  • Seite 66 Inbetriebnahme und Bedienung Ê Entfernen Sie die Laufwerks-Abdeckung wie dargestellt. Ê Drücken Sie die Laufwerksabdeckung in Pfeilrichtung (4). Beim Betrieb von Bandlaufwerken beachten Sie Folgendes: Wenn der automatische Auswurf des Mediums eingestellt ist, muss der Zugang zu den bedienbaren Laufwerken frei sein. Das erneute Einsetzen der Laufwerksabdeckung und das Abschließen des Servers erfolgen in umgekehrter Reihenfolge.

  • Seite 67: Zugang Zu Den Festplattenmodulen (Floorstand-Modell)

    Inbetriebnahme und Bedienung 6.1.2 Zugang zu den Festplattenmodulen (Floorstand- Modell) Bild 6: Festplattenabdeckung entfernen Ê Schließen Sie den Server auf (1). Ê Entfernen Sie die HDD-/SSD-Abdeckung (2). Das erneute Einsetzen der HDD-/SSD-Abdeckung und das Abschließen des Servers erfolgen in umgekehrter Reihenfolge. Betriebsanleitung TX1330 M2...

  • Seite 68: Bedienelemente Und Anzeigen

    Inbetriebnahme und Bedienung Bedienelemente und Anzeigen 6.2.1 Frontseite des Servers Bild 7: Frontpanel 1 2x USB 3.0 6 Global-Error-Anzeige 2 Reset-Taste 7 HDD-Betriebsanzeige 3 NMI-Taste 8 Ein-/Aus-Taste / Betriebsanzeige 4 ID-Taste / ID-Anzeige 9 Anzeige für Netzkabel angeschlossen 5 CSS-Anzeige Betriebsanleitung TX1330 M2...

  • Seite 69: Bedienelemente

    Inbetriebnahme und Bedienung 6.2.1.1 Bedienelemente Lock (nur Floorstand-Modell) Um den Zugang zu den Laufwerken zu verhindern, kann der Server abgeschlossen werden. Pos. Schaltfläche Funktion Mit dieser Taste kann das System neu gebootet werden. Verwenden Sie beispielsweise das Ende einer Büroklammer, um die Taste zu drücken. Reset-Taste ACHTUNG! Möglicher Datenverlust!

  • Seite 70: Anzeigen Am Bedienfeld

    Inbetriebnahme und Bedienung 6.2.1.2 Anzeigen am Bedienfeld Pos. Anzeige Status Beschreibung Der Server wurde mittels ServerView Operations Manager, der Web- Schnittstelle des iRMC oder der ID- blau an Taste am Frontpanel gekennzeichnet, um die mühelose Identifizierung zu ID-Anzeige erlauben. Der Server wurde für eine mühelose Identifizierung mittels IRMC (AVR) bei Blinkt blau ausgeschaltetem lokalem VGA...
  • Seite 71 Inbetriebnahme und Bedienung Pos. Anzeige Status Beschreibung ist im folgenden Fall aus: – das System ist ausgeschaltet, aber an die Netzversorgung angeschlossen (Netzkabel angeschlossen) ist in den folgenden Fällen ein: Betriebs- – das System ist eingeschaltet und anzeige befindet sich in der grün an Einschaltverzögerungszeit –...
  • Seite 72 Inbetriebnahme und Bedienung iRMC-bezogene Status-Anzeigen Global-Error- ID-Anzeige Beschreibung Anzeige Eine Remote-Verbindung wurde aufgebaut. Die lokale VGA-Bildschirmausgabe wurde blau blinkend während der Dauer der Remote-Sitzung deaktiviert. Ein Emergency-Flash der iRMC-Firmware blau blinkend orange blinkend wird durchgeführt. Betriebsanleitung TX1330 M2...

  • Seite 73: Id-Karte

    Inbetriebnahme und Bedienung 6.2.1.3 ID-Karte Bild 8: ID-Karte Die ID-Karte können Sie bis zum Anschlag herausziehen und wieder einschieben. Auf der ID-Karte finden Sie diverse Systeminformationen wie Produktbezeichnung, Seriennummer, MAC-Adressen und DNS-Name (in Japan nur Produktbezeichnung und Seriennummer). Betriebsanleitung TX1330 M2...

  • Seite 74: Anzeigen An Den Laufwerken

    Inbetriebnahme und Bedienung 6.2.1.4 Anzeigen an den Laufwerken Aktivitätsanzeige des optischen Laufwerks Leuchtet grün, wenn auf das Speichermedium zugegriffen wird. Festplattenlaufwerk-Anzeigen Bild 9: Anzeigen auf den 3,5-Zoll HDD-Modulen Bild 10: Anzeigen auf den 2,5-Zoll HDD-Modulen 1 LED HDD FAULT (orange) orange (in Verbindung mit einem RAID-Controller) –...

  • Seite 75: Rückseite Des Servers

    Inbetriebnahme und Bedienung 6.2.2 Rückseite des Servers 6.2.2.1 Anzeigen am Anschlussfeld CSS-, Global-Error- und ID-Anzeige Bild 11: Anzeigen am Anschlussfeld: CSS-, Global-Error- und ID-Anzeige 1 CSS-, Global-Error- und ID-Anzeige (orange, orange und blau) Betriebsanleitung TX1330 M2...
  • Seite 76 Nach einem Netzausfall wird nach dem Wiederanlauf die Anzeige aktiviert, sofern das Ereignis noch akut ist. Die Anzeige leuchtet auch im Standby-Modus. Nähere Informationen zum CSS-Konzept finden Sie im FUJITSU Server PRIMERGYTX1330 M2 Upgrade und Maintenance Manual. Betriebsanleitung TX1330 M2...
  • Seite 77 Inbetriebnahme und Bedienung Der Server wurde mittels ServerView Operations Manager, der Web-Schnittstelle des iRMC blau an oder der ID-Taste am Frontpanel gekennzeichnet, um die mühelose ID-Anzeige Identifizierung zu erlauben. Der Server wurde für eine mühelose Identifizierung mittels Blinkt blau IRMC (AVR) bei ausgeschaltetem lokalem VGA gekennzeichnet.
  • Seite 78 Leuchtet nicht bei einer LAN-Transferrate von 10 Mbit/s. Abhängig von den Einstellungen im BIOS-Setup kann der Shared-LAN- Anschluss auch als Management-LAN-Anschluss verwendet werden. Weitere Informationen finden Sie im "D3373 BIOS Setup Utility für FUJITSU Server PRIMERGY TX1330 M2 Referenzhandbuch". Betriebsanleitung TX1330 M2...
  • Seite 79 Inbetriebnahme und Bedienung Anzeige des Hot-Plug-Netzteils Bild 13: Anzeige am Hot-Plug-Netzteil Anzeige des Hot-Plug-Netzteils (zweifarbig) Blinkt grün, wenn der Server ausgeschaltet ist, aber Netzspannung anliegt (Standby-Modus). Leuchtet grün, wenn der Server eingeschaltet ist und ordnungsgemäß funktioniert. Blinkt orange, wenn es zu einer Überlastung kommt, aber das Netzteil läuft noch.
  • Seite 80 Inbetriebnahme und Bedienung Anzeige auf der Fujitsu-Batterieeinheit (FJBU M2) Bild 14: Anzeige auf der Fujitsu-Batterieeinheit Anzeige auf der Fujitsu-Batterieeinheit (zwei Farben) Blinkt grün, wenn die Batterieeinheit geladen wird. Blinkt langsam grün, wenn die Batterieeinheit entladen wird. Leuchtet grün, wenn die Batterieeinheit vollständig geladen ist.

  • Seite 81: Server Einschalten/Ausschalten

    Gerät außerhalb dieser Betriebsumgebung verwenden, kann es vorkommen, dass der Server fehlerhaft arbeitet und Daten verloren gehen. Des Weiteren haftet Fujitsu nicht für damit in Zusammenhang stehende Schäden, Fehlfunktionen, Datenverluste usw. Warten Sie nach dem Herunterfahren mindestens 10 Sekunden, ●...
  • Seite 82 Inbetriebnahme und Bedienung Ê Folgen Sie den Anweisungen auf dem Bildschirm (siehe auch Abschnitt "Konfiguration und Betriebssystem-Installation mit dem ServerView Installation Manager" auf Seite 86 bzw. Abschnitt "Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager" auf Seite 87). – Bereits installiertes System: Ê...
  • Seite 83 Inbetriebnahme und Bedienung – Power Button Override Das System kann durch ein längeres Drücken (ca. 4-5 Sek.) der Ein-/Aus- Taste zwangsweise ausgeschaltet werden. ACHTUNG! Hierbei droht Datenverlust! – iRMC S4 Der iRMC S4 bietet verschiedene Möglichkeiten, den Server ein- und auszuschalten, z.

  • Seite 84: Server Konfigurieren

    Für die Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Weitere Informationen finden Sie im Handbuch "Embedded MegaRAID Software User’s Guide" (auf dem Fujitsu Manual-Server unter x86 Servers – Expansion Cards – Storage Adapters – LSI Configuration Software – Embedded MegaRAID Software).

  • Seite 85: Sas-/Sata-Controller-Karte Konfigurieren (Pcie-Erweiterungskarte)

    Für die MegaRAID-Konfiguration stellt der Controller ein eigenes Utility zur Verfügung. Weitere Informationen finden Sie im Handbuch "LSI MegaRAID SAS Software User Guide" (auf dem Fujitsu Manual-Server unter x86 Servers – Expansion Cards – Storage Adapters – LSI Configuration Software).

  • Seite 86: Konfiguration Und Betriebssystem-Installation Mit Dem Serverview Installation Manager

    Beschreibungen zu Betriebssystemen, die nicht im Handbuch des RAID- Controllers beschrieben sind, finden Sie in den entsprechenden Readme-Dateien unter: Für den Weltmarkt: http://www.fujitsu.com/global/services/computing/server/ia/driver/index.html Für Japan: http://www.fujitsu.com/jp/products/computing/servers/primergy/downloads/ Wie Sie den ServerView Installation Manager bedienen sowie weitere Informationen finden Sie in dem zugehörigen Handbuch.

  • Seite 87: Konfiguration Und Betriebssystem-Installation Ohne Den Serverview Installation Manager

    Inbetriebnahme und Bedienung 6.4.4 Konfiguration und Betriebssystem-Installation ohne den ServerView Installation Manager Onboard-SATA-Controller konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "Onboard-SATA-Controller konfigurieren" auf Seite 84 beschrieben. SAS-/SATA-RAID-Controller mit "MegaRAID-Funktionalität" konfigurieren Konfigurieren Sie den Controller, wie im Abschnitt "SAS-/SATA-Controller-Karte konfigurieren (PCIe-Erweiterungskarte)" auf Seite 85 beschrieben.

  • Seite 88: Server Reinigen

    Inbetriebnahme und Bedienung Server reinigen ACHTUNG! Schalten Sie den Server aus und ziehen Sie die Netzstecker aus der geerdeten Schutzkontakt-Steckdose. Teile im Gehäuseinneren dürfen nur von autorisiertem Fachpersonal gereinigt werden. Verwenden Sie für die Reinigung kein Scheuerpulver und keine kunststofflösenden Reinigungsmittel. Achten Sie darauf, dass keine Flüssigkeit in das Innere des Systems gelangt.

  • Seite 89: Eigentums- Und Datenschutz

    Daten auf Ihrem Server gegen unbefugten Zugriff zu schützen. Sie können diese Möglichkeiten auch sinnvoll kombinieren, um einen optimalen Schutz Ihres Systems zu erreichen. Eine ausführliche Beschreibung des Menüs Security und wie Sie Passwörter vergeben, finden Sie in der Dokumentation zum BIOS-Setup auf dem Fujitsu Manual-Server. Betriebsanleitung TX1330 M2...
  • Seite 90 Eigentums- und Datenschutz Betriebsanleitung TX1330 M2...

  • Seite 91: Problemlösungen Und Tipps

    Problemlösungen und Tipps ACHTUNG! Beachten Sie die Sicherheitshinweise im Handbuch "Safety Notes and Regulations" oder " 安全上のご注意 " und im Kapitel "Wichtige Hinweise" auf Seite Versuchen Sie im Fehlerfall, die Störung entsprechend den Maßnahmen zu beheben: – die in diesem Kapitel beschrieben sind, –...

  • Seite 92: Server Schaltet Sich Ab

    Problemlösungen und Tipps Server schaltet sich ab Server Management hat einen Fehler erkannt Ê Prüfen Sie die Fehlerliste des System Event Logs im ServerView Operations Manager oder auf der iRMC S4-Web-Oberfläche und versuchen Sie, den aufgetretenen Fehler zu beheben. Bildschirm bleibt dunkel Bildschirm ist ausgeschaltet Ê...

  • Seite 93: Bildschirm Zeigt Flimmernde Streifen

    Problemlösungen und Tipps Bildschirm zeigt flimmernde Streifen ACHTUNG! Schalten Sie den Server sofort aus. Es besteht die Gefahr, dass der Server beschädigt wird. Bildschirm unterstützt die eingestellte Horizontalfrequenz nicht Ê Stellen Sie fest, welche Horizontalfrequenzen Ihr Bildschirm unterstützt. Die Horizontalfrequenz (auch Zeilenfrequenz oder horizontale Ablenkfrequenz genannt) finden Sie in der Betriebsanleitung des Bildschirms.

  • Seite 94: Uhrzeit Und Datum Stimmen Nicht

    Wenn Uhrzeit und Datum nach dem Aus- und Wiedereinschalten wiederholt falsch sind, tauschen Sie die Lithium-Batterie aus (Beschreibung siehe "FUJITSU Server PRIMERGY TX1330 M2 Server Upgrade und Maintenance Manual"), oder wenden Sie sich an unseren Service. Laufwerke beim Systemstart "dead"...

  • Seite 95: Hinzugefügtes Laufwerk Wird Als Fehlerhaft Gemeldet

    Sie es aus. 8.10 Fehlermeldung am Bildschirm Die Bedeutung der Fehlermeldung wird in der Dokumentation zu den jeweiligen Komponenten und Programmen auf dem Fujitsu Manual-Server erklärt. 8.11 Erweiterungskarten oder Onboard-Geräte werden nicht erkannt Beim Hinzufügen einer Erweiterungskarte werden andere Erweiterungskarten oder Onboard-Geräte eventuell nicht erkannt.

  • Seite 96: Temperaturwarnung

    Problemlösungen und Tipps 8.12 Temperaturwarnung Eine Temperaturwarnung wird an das Hardware- und das Betriebssystem- Ereignisprotokoll ausgegeben, oder ServerView erteilt eine Benachrichtigung über eine Temperaturwarnung, beispielsweise in Form einer Popup-Meldung. Das oben erwähnte Protokoll wird ausgegeben oder die Benachrichtigung wird von ServerView erteilt, wenn die Umgebungstemperatur im Bereich von 30 bis 35 °C, d.
