Festplattenlaufwerke (HDDs) und Solid-State-Laufwerke (SSDs)
7.2.10.6 Kabel an der Backplane 1 anschließen
Konfiguration ohne Expander-Board

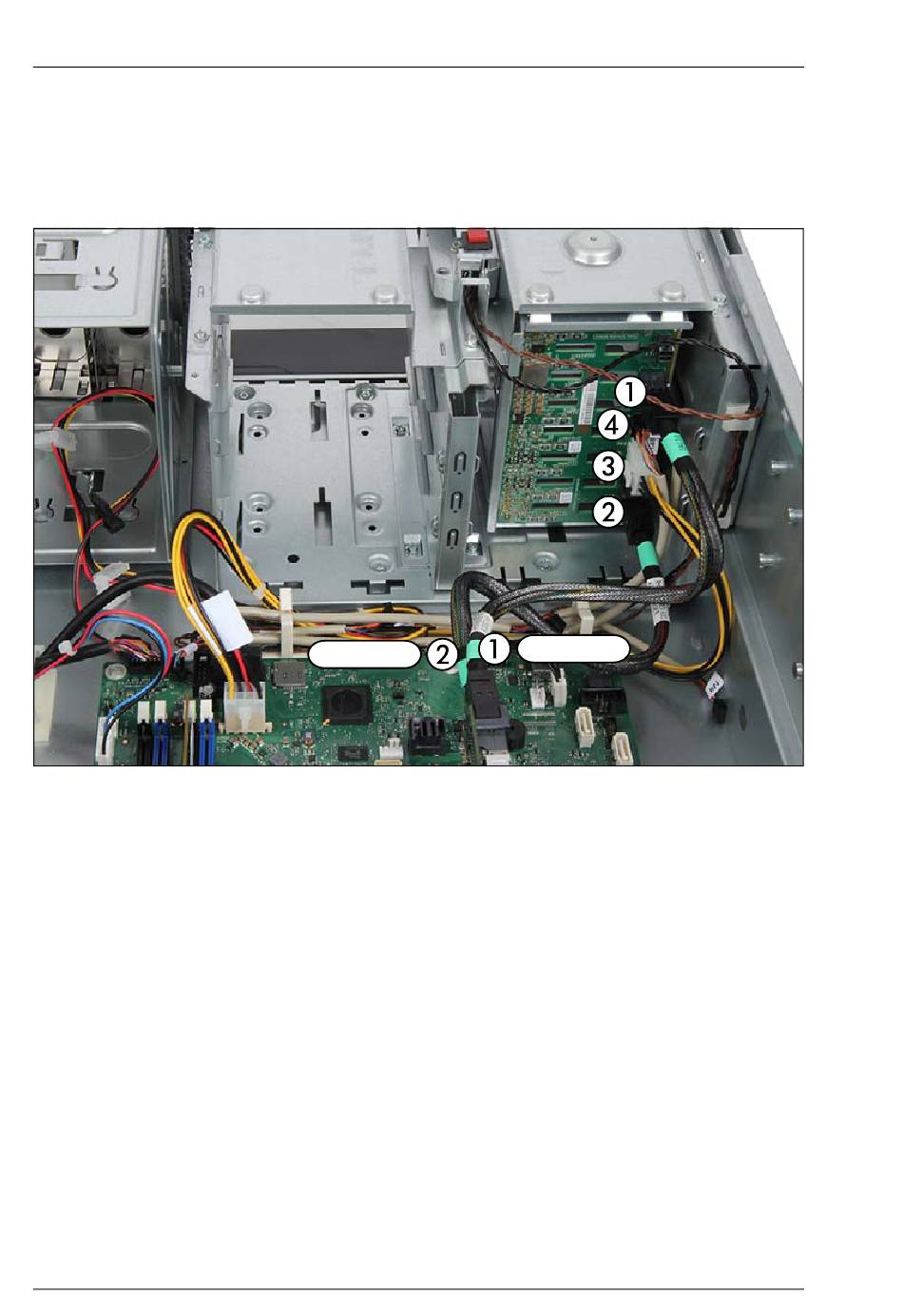

Bild 105: Kabel an der Backplane 1 anschließen
Ê Die beiden SAS-Kabel C19 an der Backplane 1 anschließen:
– (1) vom SAS-Controller-Anschluss MLC1 zum Backplane-Anschluss X9
– (2) vom SAS-Controller-Anschluss MLC2 zum Backplane Anschluss
X10
Ê Stromversorgungskabel C5 an der Backplane 1 anschließen:
– (3) vom System-Board-Anschluss SATA POWER zum Backplane-
Anschluss X40
Ê Schließen Sie gegebenenfalls das OOB-Kabel C23 an der Backplane 1 an.
– (4) vom System-Board-Anschluss I2C5 zum Backplane-Anschluss X11
196
SAS MLC2
Upgrade und Maintenance Manual
SAS MLC1
TX1330 M2
