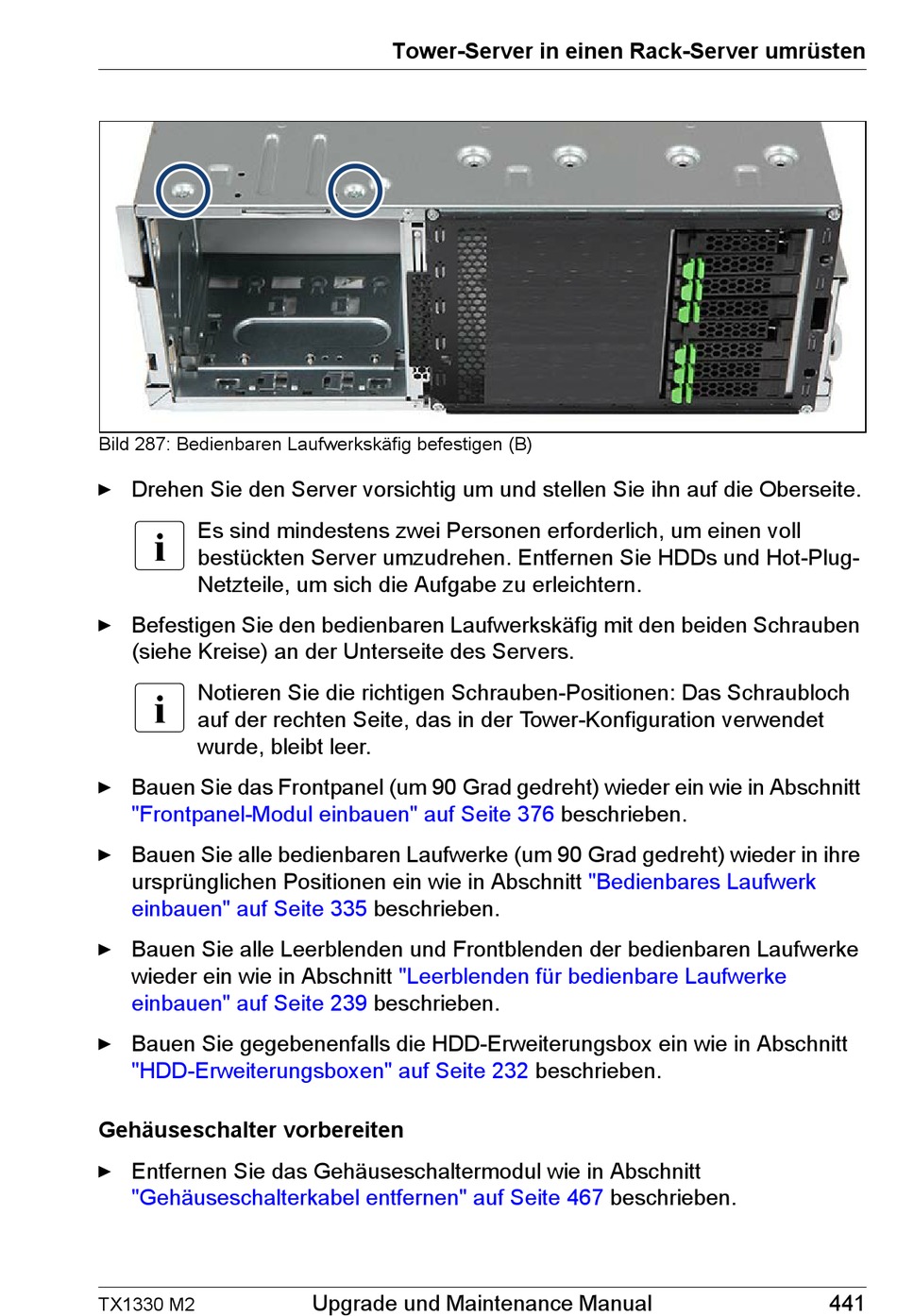

Bild 287: Bedienbaren Laufwerkskäfig befestigen (B)
Ê Drehen Sie den Server vorsichtig um und stellen Sie ihn auf die Oberseite.
I
Es sind mindestens zwei Personen erforderlich, um einen voll
bestückten Server umzudrehen. Entfernen Sie HDDs und Hot-Plug-
Netzteile, um sich die Aufgabe zu erleichtern.
Ê Befestigen Sie den bedienbaren Laufwerkskäfig mit den beiden Schrauben
(siehe Kreise) an der Unterseite des Servers.
I
Notieren Sie die richtigen Schrauben-Positionen: Das Schraubloch
auf der rechten Seite, das in der Tower-Konfiguration verwendet
wurde, bleibt leer.
Ê Bauen Sie das Frontpanel (um 90 Grad gedreht) wieder ein wie in Abschnitt
"Frontpanel-Modul einbauen" auf Seite 376
Ê Bauen Sie alle bedienbaren Laufwerke (um 90 Grad gedreht) wieder in ihre
ursprünglichen Positionen ein wie in Abschnitt
einbauen" auf Seite 335
Ê Bauen Sie alle Leerblenden und Frontblenden der bedienbaren Laufwerke
wieder ein wie in Abschnitt
einbauen" auf Seite 239
Ê Bauen Sie gegebenenfalls die HDD-Erweiterungsbox ein wie in Abschnitt
"HDD-Erweiterungsboxen" auf Seite 232
Gehäuseschalter vorbereiten
Ê Entfernen Sie das Gehäuseschaltermodul wie in Abschnitt
"Gehäuseschalterkabel entfernen" auf Seite 467
TX1330 M2
Tower-Server in einen Rack-Server umrüsten
beschrieben.
"Leerblenden für bedienbare Laufwerke
beschrieben.
Upgrade und Maintenance Manual
beschrieben.
"Bedienbares Laufwerk
beschrieben.
beschrieben.
