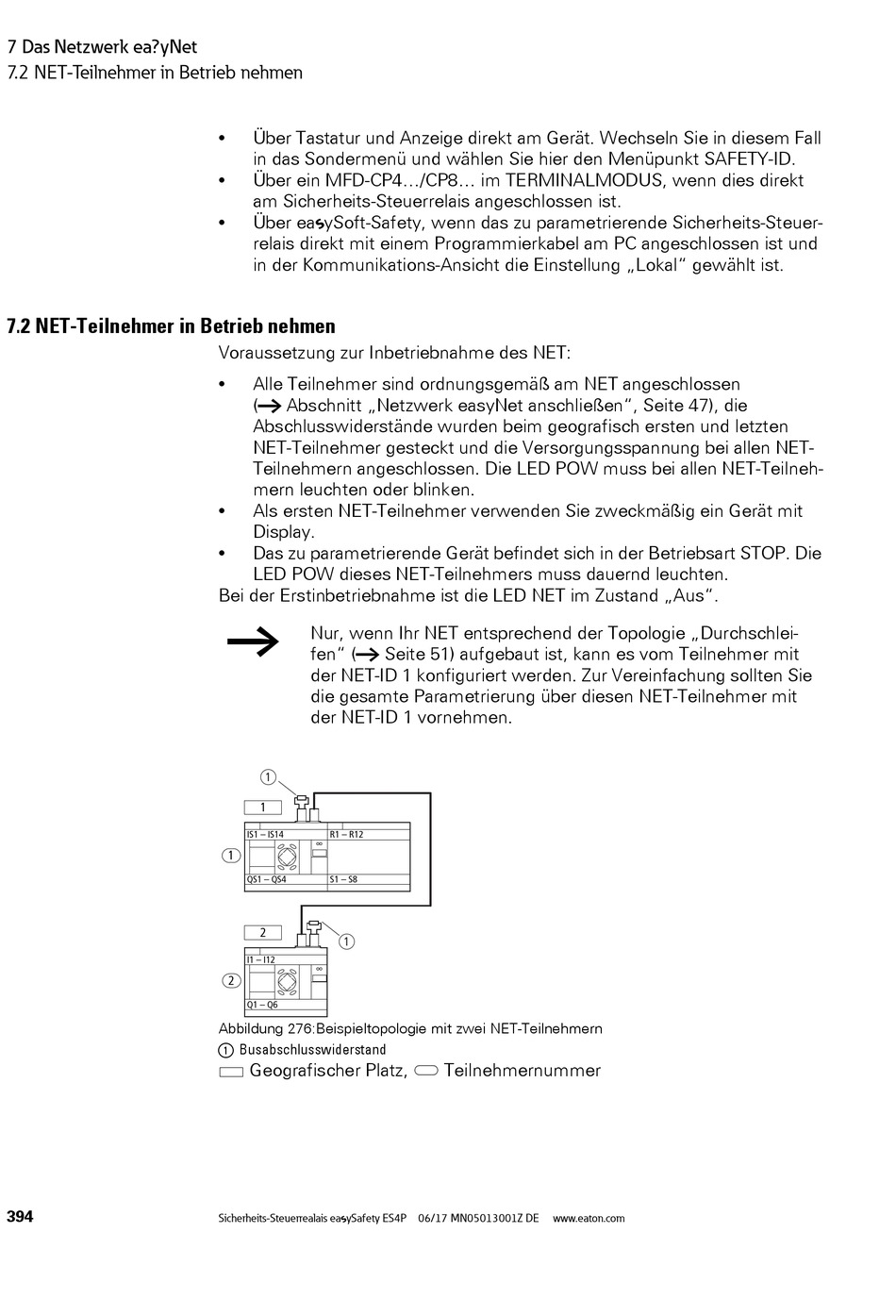

7 Das Netzwerk ea?yNet
7.2 NET-Teilnehmer in Betrieb nehmen
7.2 NET-Teilnehmer in Betrieb nehmen
394
•
Über Tastatur und Anzeige direkt am Gerät. Wechseln Sie in diesem Fall
in das Sondermenü und wählen Sie hier den Menüpunkt SAFETY-ID.
•
Über ein MFD-CP4.../CP8... im TERMINALMODUS, wenn dies direkt
am Sicherheits-Steuerrelais angeschlossen ist.
•
Über easySoft-Safety, wenn das zu parametrierende Sicherheits-Steuer-
relais direkt mit einem Programmierkabel am PC angeschlossen ist und
in der Kommunikations-Ansicht die Einstellung „Lokal" gewählt ist.
Voraussetzung zur Inbetriebnahme des NET:
•
Alle Teilnehmer sind ordnungsgemäß am NET angeschlossen
(a Abschnitt „Netzwerk easyNet anschließen", Seite 47), die
Abschlusswiderstände wurden beim geografisch ersten und letzten
NET-Teilnehmer gesteckt und die Versorgungsspannung bei allen NET-
Teilnehmern angeschlossen. Die LED POW muss bei allen NET-Teilneh-
mern leuchten oder blinken.
•
Als ersten NET-Teilnehmer verwenden Sie zweckmäßig ein Gerät mit
Display.
•
Das zu parametrierende Gerät befindet sich in der Betriebsart STOP. Die
LED POW dieses NET-Teilnehmers muss dauernd leuchten.
Bei der Erstinbetriebnahme ist die LED NET im Zustand „Aus".
￫
Nur, wenn Ihr NET entsprechend der Topologie „Durchschlei-
fen" (￫ Seite 51) aufgebaut ist, kann es vom Teilnehmer mit
der NET-ID 1 konfiguriert werden. Zur Vereinfachung sollten Sie
die gesamte Parametrierung über diesen NET-Teilnehmer mit
der NET-ID 1 vornehmen.
a
1
IS1 – IS14
R1 – R12
1
QS1 – QS4
S1 – S8
2
a
I1 – I12
2
Q1 – Q6
Abbildung 276:Beispieltopologie mit zwei NET-Teilnehmern
a Busabschlusswiderstand
Geografischer Platz,
Sicherheits-Steuerrealais easySafety ES4P 06/17 MN05013001Z DE
Teilnehmernummer
www.eaton.com
