- Seite 1 Handbuch 12/19 MN049002DE ESR5-NE-51-24VAC-DC Sicherheitsrelais...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Gefährliche Elektrische Spannung
Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten. • NOT-AUS-Einrichtungen nach IEC/EN 60204-1 müssen in allen Betriebsarten der Automatisierungs- • Gegen Wiedereinschalten sichern. einrichtung wirksam bleiben. Entriegeln der NOT- AUS-Einrichtungen darf keinen Wiederanlauf • Spannungsfreiheit feststellen. bewirken. - Seite 4 • Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und zur Instandhaltung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden (IEC 60364 bzw. HD 384 oder DIN VDE 0100 und nationale Unfallverhütungsvorschriften beachten). • Anlagen, in die Frequenzumrichter eingebaut sind, müssen ggf. mit zusätzlichen Überwachungs- und Schutzeinrichtungen gemäß...
-
Seite 5: Inhaltsverzeichnis
Automatischer Start ..............9 Sicheres Abschalten..............9 Funktions- und Zeitdiagramme........... 9 Blockschaltbild ............... 10 Derating .................. 11 Lastkurve – Ohmsche Last ............ 12 Montage und Demontage ............. 13 Verdrahtung ................14 Anschluss des Basisgeräts ............15 ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... - Seite 6 Inbetriebnahme..............16 Berechnung der Verlustleistung........... 17 Diagnose ................. 18 Applikationsbeispiel .............. 19 Anhang – Einsatz in Höhen größer 2000 m ü. NN ....20 Technische Daten..............22 Glossar ..................25 ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com...
-
Seite 7: Zu Diesem Handbuch
Dieses Handbuch richtet sich insbesondere an Planer, Entwickler und Betreiber im Elektro-, Steuerungs- und Maschinenbau, die das Gerät ESR5-NE-51-24VAC-DC zum sicheren Betrieb einer Maschine einsetzen. Ein ESR5-NE-51-24VAC-DC darf nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Installation vertraut ist, montiert und angeschlossen werden. -
Seite 8: Abkürzungen Und Symbole
Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.4.3 Tipps ￫ Weist auf nützliche Tipps hin. 0.5 Bestelldaten Sicherheitsrelais ESR5-NE-51-24VAC-DC: Artikel-Nr. 118707 ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 9: Sicherheitshinweise
Betrieb ist nicht mehr sichergestellt! Wechseln Sie das Gerät nach dem ersten Fehler unbedingt aus! Reparaturen am Gerät, insbesondere das Öffnen des Gehäuses, dürfen nur vom Hersteller oder einer vom Hersteller beauftrag- ten Person vorgenommen werden. Andernfalls erlischt jegliche Gewährleistung! ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... - Seite 10 Gefahr von Sachschäden durch Störaussendungen Bei dem Betrieb von Relaisbaugruppen ist vom Betreiber kontaktseitig die Einhaltung der Anforderungen an die Störaus- sendung für elektrische und elektronische Betriebsmittel (EN 61000-6-4) zu beachten. Gegebenenfalls sind entspre- chende Maßnahmen durchzuführen. ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com...
-
Seite 11: Beschreibung

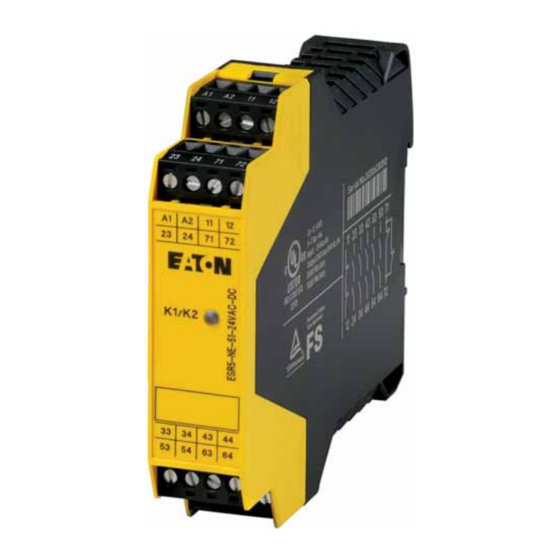

2 Beschreibung 2 Beschreibung Bestimmungsgemäße Verwendung Das Sicherheitsrelais ESR5-NE-51-24VAC-DC dient als Kontakterweiterung für NOT-HALT-Relais und Zweihandsteuerungen. Das Sicherheitsrelais unterbricht Stromkreise sicherheitsgerichtet. Mögliche Signalgeber • Sicherheitsrelais Kontaktausführung • 5 unverzögerte Freigabestrompfade • 1 unverzögerter Rückmeldestrompfad • 1 unverzögerter Meldestrompfad Die Freigabestrompfade, der Rückmeldestrompfad und der Meldestrompfad fallen unverzögert ab, entsprechend der Stopp-Kategorie 0 nach EN 60204-1. -
Seite 12: Bedien- Und Anzeigeelemente
Abbildung 2: Anschlussbelegung A1 – Ansteuerung 24 V AC/DC A2 – Ansteuerung 0 V 11/12 – Rückmeldestrompfad, unverzögert 23/24 – Freigabestrompfad, unverzögert 71/72 – Meldestrompfad, unverzögert K1/K2 – Statusanzeige Sicherheitskreis; LED (grün) 33/34, 43/44, 53/54, 63/64 – Freigabestrompfade, unverzögert ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 13: Funktionsbeschreibung
Der Rückmeldestrompfad und der Meldestrompfad schließen. 4.5 Funktions- und Zeitdiagramme A1/A2 23/24; 33/34; 43/44; 53/54; 63/64 11/12; 71/72 Abbildung 3: Zeitdiagramm automatischer Start A1/A2 – Ansteuerung 23/24, 33/34, 43/44, 53/54, 63/64 – Freigabestrompfade, unverzögert 11/12, 71/72 – (Rück)Meldestrompfade ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 14: Blockschaltbild
5 Blockschaltbild 5 Blockschaltbild A1 11 A2 12 Abbildung 4: Blockschaltbild A1 – Ansteuerung 24 V AC/DC A2 – Ansteuerung 0 V 11/12 – Rückmeldestrompfad, unverzögert 23/24, 33/34, 43/44, 53/54, 63/64 – Freigabestrompfade, unverzögert 71/72 – Meldestrompfad, unverzögert ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 15: Derating
6 Derating 6 Derating Die Derating-Kurve gilt bei folgenden Bedingungen: • Montage auf vertikaler oder horizontaler Tragschiene • Geräte ohne Abstand zueinander montiert °C] Abbildung 5: Derating-Kurve – vertikale oder horizontale Einbaulage, ohne Abstand ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 16: Lastkurve - Ohmsche Last
7 Lastkurve – Ohmsche Last 7 Lastkurve – Ohmsche Last 1000 I [A] Abbildung 6: Lastkurve Relais – Ohmsche Last ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 17: Montage Und Demontage
8 Montage und Demontage 8 Montage und Demontage ▶ Montieren Sie das Gerät auf einer 35-mm-Tragschiene nach EN 60715. ▶ Lösen Sie zur Demontage den Rastfuß mit Hilfe eines Schrauben- drehers. Abbildung 7: Montage und Demontage ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 18: Verdrahtung
(5 - 7 lb-in) Abbildung 8: Anschluss der Leitungen ￫ Für den Anschluss von flexiblen Leitungen wird die Verwen- dung von Aderendhülsen empfohlen. ￫ Zur Einhaltung der UL-Approbation verwenden Sie Kupferdraht, der bis 60 °C / 75 °C zugelassen ist. ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 19: Anschluss Des Basisgeräts
Kontakten die jeweiligen Öffner in den Pfad von 11/12 zum Basisgerät. ESR5-NE-51-24VAC-DC 23 31 63 71 24 32 24 V AC/DC Abbildung 10: Zweikanaliger Anschluss mit Einbindung des Rückmeldestrompfads und extern überwachten Kontakten ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 20: Inbetriebnahme
10 Inbetriebnahme ▶ Geben Sie das externe Freigabesignal (24 V AC/DC) an die Klemme A1. ￫ Die LED K1/K2 leuchtet. ￫ Die Freigabestrompfade 23/24, 33/34, 43/44, 53/54 und 63/64 schließen. ￫ Der Rückmeldestrompfad 11/12 und der Meldestrompfad 71/72 öffnen. ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 21: Berechnung Der Verlustleistung
+ P Gesamt Eingang Kontakt also ² ² = U / (U ) + n x I x 200 mΩ Gesamt oder ² ² ² ² = U / (U ) + (I + I + … + I ) x 200 mΩ Gesamt Verlustleistung in mW Angelegte Betriebsspannung Eingangsnennspannung Eingangsstrom Anzahl der verwendeten Freigabestrompfade Kontaktlaststrom ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 22: Diagnose
Fordern Sie dazu die Sicherheitsfunktion einmal über das Basis- gerät an, indem Sie z. B. den NOT-HALT-Taster betätigen. Püfen Sie, ob die Sicherheitsfunktion korrekt ausgeführt wird, indem Sie das Basisgerät und somit auch die Kontakterweite- rung anschließend wieder einschalten. ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 23: Applikationsbeispiel
Einbauraum befinden. (L1) ① Reset S1 1 S2 2 43 53 (GND) ESR5-NE-51-24VAC-DC ( ) ( ) (N ) Abbildung 11: Zweikanalige NOT-HALT-Überwachung mit Kontakterweiterung S1 – NOT-HALT K3, …, K8 – Schütze ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... -
Seite 24: Anhang - Einsatz In Höhen Größer 2000 M Ü. Nn
14 Anhang – Einsatz in Höhen größer 2000 m ü. NN 14 Anhang – Einsatz in Höhen größer 2000 m ü. NN ￫ Das folgende Kapitel beschreibt die besonderen Bedingungen für den Einsatz eines ESR5-NE-51-24VAC-DC in Höhen größer als 2000 m ü. NN. Beachten Sie dabei die gerätespezifischen Daten (technische Daten, Derating usw.). - Seite 25 Führen Sie die tatsächliche Berechnung und die Verschiebung der Derating-Kurve für das eingesetzte Gerät entsprechend der technischen Daten und gemäß ￫ Abschnitt 6, „Derating“, Seite 11durch. [°C] Abbildung 12: Beispiel einer verschobenen Derating-Kurve (blau) 27 °C x 0,906 = 24 °C 55 °C x 0,906 = 49 °C ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com...
-
Seite 26: Technische Daten
Schaltvermögen (360 Schaltspiele/h) 4 A (24 V DC) 4 A (230 V AC) Schaltvermögen (3600 Schaltspiele/h) 2,5 A (24 V (DC-13)) 3 A (230 V (AC-15)) Ausgangssicherung 10 A gL/gG NEOZED (Schließer) 6 A gL/gG NEOZED (Öffner) ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com... - Seite 27 75 % (im Mittel, 85 % gelegentlich, keine Betauung) Einsatzhöhe max. 2000 m (über NN) Schock 15 g Vibration (Betrieb) 10 Hz -150 Hz, 2 g Approbationen/Zulassungen Konformität CE-konform Zulassungen Sicherheitstechnische Daten Stopp-Kategorie nach IEC 60204 ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com...
- Seite 28 Für Applikationen in PL e ist eine Anforderungsrate der Sicherheitsfunktion von einmal pro Monat erforderlich. Die Angaben gelten bei Annahme folgender Berechnungsgrundlagen: 230000 (bei 3 A AC-15) 365,25 Tage 24 h 3600 s Zyklus Sicherheitstechnische Kenngrößen für EN 62061 SILCL 3 (in Verbindung mit geeignetem Auswertegerät) ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com...
-
Seite 29: Glossar
SIL Claim Limit SIL-Anspruchsgrenze (Eignung) SRCF Safety-Related Control Function Sicherheitsbezogene Steuerungsfunktion SRECS Safety-Related Electrical Control System Sicherheitsbezogenes elektrisches, elektronisches, programmierbar elektronisches Steuerungssystem Safety-Related Part Sicherheitsbezogenes Teil SRP/CS Safety-Related Parts of Control System Sicherheitsbezogenes Teil einer Steuerung ESR5-NE-51-24VAC-DC 12/19 MN049002DE www.eaton.com...
