Inhaltszusammenfassung für Eaton ESR5-NOS-31-230VAC

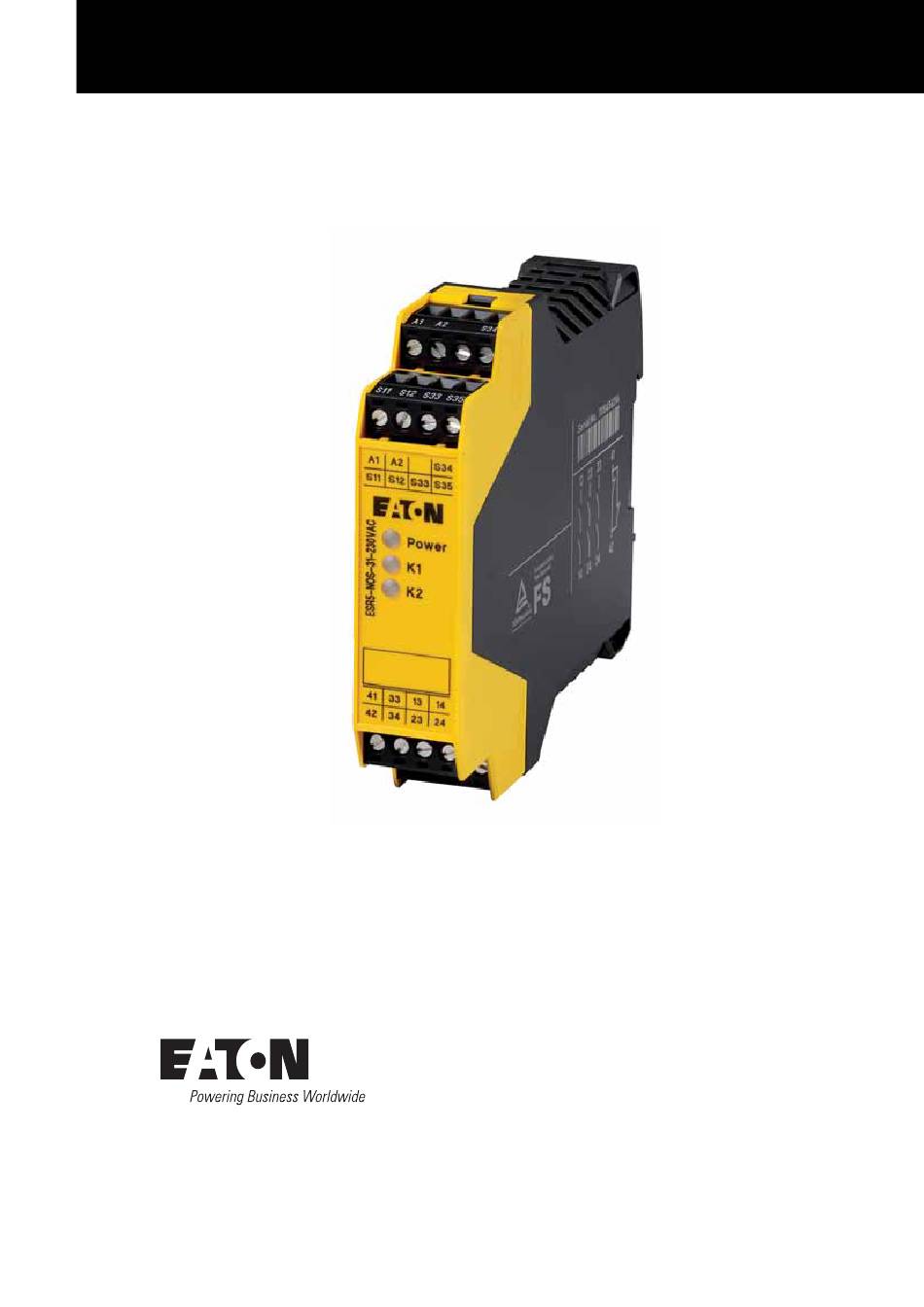

- Seite 1 Handbuch 12/19 MN049013DE ESR5-NOS-31-230VAC Sicherheitsrelais...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Gefährliche Elektrische Spannung
Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten. • NOT-AUS-Einrichtungen nach IEC/EN 60204-1 müssen in allen Betriebsarten der Automatisierungs- • Gegen Wiedereinschalten sichern. einrichtung wirksam bleiben. Entriegeln der NOT- AUS-Einrichtungen darf keinen Wiederanlauf • Spannungsfreiheit feststellen. bewirken. - Seite 4 • Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und zur Instandhaltung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden (IEC 60364 bzw. HD 384 oder DIN VDE 0100 und nationale Unfallverhütungsvorschriften beachten). • Anlagen, in die Frequenzumrichter eingebaut sind, müssen ggf. mit zusätzlichen Überwachungs- und Schutzeinrichtungen gemäß...
-
Seite 5: Inhaltsverzeichnis
Warnhinweise vor Personenschäden ..........4 0.4.3 Tipps ....................4 Bestelldaten..................4 Sicherheitshinweise ................5 Beschreibung ..................7 Bedien- und Anzeigeelemente ............8 Blockschaltbild...................9 Derating ....................10 Diagnose...................11 Applikationsbeispiele ..............12 Einkanalige NOT-HALT-Schaltung mit manueller Aktivierung....12 Einkanalige Schutztürüberwachung mit automatischer Aktivierung..12 Technische Daten ................13 Glossar....................16 ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... - Seite 6 ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com...
-
Seite 7: Zu Diesem Handbuch
Dieses Handbuch richtet sich insbesondere an Planer, Entwickler und Betreiber im Elektro-, Steuerungs- und Maschinenbau, die das Gerät ESR5- NOS-31-230VAC zum sicheren Betrieb einer Maschine einsetzen. Ein ESR5-NOS-31-230VAC darf nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Installation vertraut ist, montiert und angeschlossen werden... -
Seite 8: Abkürzungen Und Symbole
Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.4.3 Tipps ￫ Weist auf nützliche Tipps hin. 0.5 Bestelldaten Sicherheitsrelais ESR5-NOS-31-230VAC: Artikel-Nr. 153152 ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... -
Seite 9: Sicherheitshinweise
Betrieb ist nicht mehr sichergestellt! Wechseln Sie das Gerät nach dem ersten Fehler unbedingt aus! Reparaturen am Gerät, insbesondere das Öffnen des Gehäuses, dürfen nur vom Hersteller oder einer vom Hersteller beauftrag- ten Person vorgenommen werden. Andernfalls erlischt jegliche Gewährleistung! ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... - Seite 10 Gefahr von Sachschäden durch Störaussendungen Bei dem Betrieb von Relaisbaugruppen ist vom Betreiber kon- taktseitig die Einhaltung der Anforderungen an die Störaus- sendung für elektrische und elektronische Betriebsmittel (EN 61000-6-4) zu beachten. Gegebenenfalls sind entspre- chende Maßnahmen durchzuführen. ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com...
-
Seite 11: Beschreibung
2 Beschreibung 2 Beschreibung Das Sicherheitsrelais ESR5-NOS-31-230VAC kann in Sicherheitsstromkreisen nach EN 60204-1 und IEC 61508 eingesetzt werden. Mit Hilfe dieses Schaltgeräts werden Stromkreise sicherheitsgerichtet unter- brochen. Die Ansteuerung erfolgt einkanalig, wahlweise mit automatischem oder manuellem Startkreis. Ein angeschlossener Reset-Taster wird nicht überwacht. -

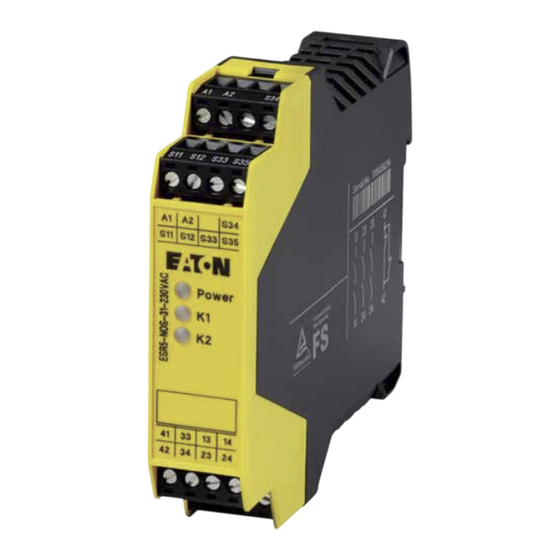

Seite 12: Bedien- Und Anzeigeelemente
13/14, 23/24, 33/34 – Freigabestrompfade e LED Statusanzeige, grün – K2 f LED Statusanzeige, grün – K1 g LED Statusanzeige, grün – Power h S11/S12 – Eingangsstromkreis i A1/A2 – Anschluss Versorgungsspannung j S33, S34, S35 – Startkreis (Aktivierungskreis) ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... -
Seite 13: Blockschaltbild
24 V DC Logic Power 230 V AC S34 S35 Abbildung 2: Blockschaltbild Bezeichnung Erklärung A1, A2 Eingangsspannung Sicherheitsrelais S11, S12 Eingangsstromkreis S33, S34, S35 Startkreis 13, 14 23, 24 Freigabestrompfade 33, 34 41, 42 Meldestrompfad ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... -
Seite 14: Derating
5 Derating 5 Derating 36,75 47,5 °C] Abbildung 3: Derating-Kurve ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... -
Seite 15: Diagnose
Keine Fehlererkennung beim ersten Starten, sondern erst bei erneuter Anforderung. ● ○ ● Freigabekontakt(e) von K1 defekt. Interner Fehler ● ● ○ Freigabekontakt(e) von K2 defekt. Sicherheitsrelais austauschen ● ○ ○ Freigabekontakt(e) von K1 und K2 defekt. ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... -
Seite 16: Applikationsbeispiele
Abbildung 4: Einkanalige NOT-HALT-Schaltung 7.2 Einkanalige Schutztürüberwachung mit automatischer Aktivierung • Automatische Aktivierung • geeignet bis Kategorie 1, PL c (EN ISO 13849-1), SILCL 1 (EN 62061) 230 V 23 33 41 ESR5-NOS-31-230VAC 34 42 14 24 Abbildung 5: Einkanalige Schutztürüberwachung ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... -
Seite 17: Technische Daten
Schaltvermögen (360 Schaltspiele/h) 6 A (24 V DC) 5 A (230 V AC) Schaltvermögen (3600 Schaltspiele/h) 3 A (24 V (DC-13)) 3 A (230 V (AC-15)) Ausgangssicherung 10 A gL/gG NEOZED (Freigabestrompfade) 6 A gL/gG NEOZED (Meldestrompfade) ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com... - Seite 18 Zulassungen Product Safety Functional Safety ID 0600000000 Sicherheitstechnische Daten Stopp-Kategorie nach IEC 60204-1 Sicherheitstechnische Kenngrößen für IEC 61508 – High Demand 2,42 x 10 pro Stunde Anforderungsrate < 12 Monate Proof-Test-Intervall 240 Monate Gebrauchsdauer 240 Monate ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com...
- Seite 19 Proof-Test-Intervall 36 Monate Sicherheitstechnische Kenngrößen nach EN ISO 13849 Kategorie Performance Level Gebrauchsdauer 240 Monate Die Angaben gelten bei Annahme folgender Berechnungsgrundlagen: 300000 (bei 5 A DC-13) Schaltzyklen 8760 pro Jahr Sicherheitstechnische Kenngrößen für EN 62061 SILCL ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com...
-
Seite 20: Glossar
SIL Claim Limit SIL-Anspruchsgrenze (Eignung) SRCF Safety-Related Control Function Sicherheitsbezogene Steuerungsfunktion SRECS Safety-Related Electrical Control System Sicherheitsbezogenes elektrisches, elektronisches, programmierbar elektronisches Steue- rungssystem Safety-Related Part Sicherheitsbezogenes Teil SRP/CS Safety-Related Parts of Control System Sicherheitsbezogenes Teil einer Steuerung ESR5-NOS-31-230VAC 12/19 MN049013DE www.eaton.com...
