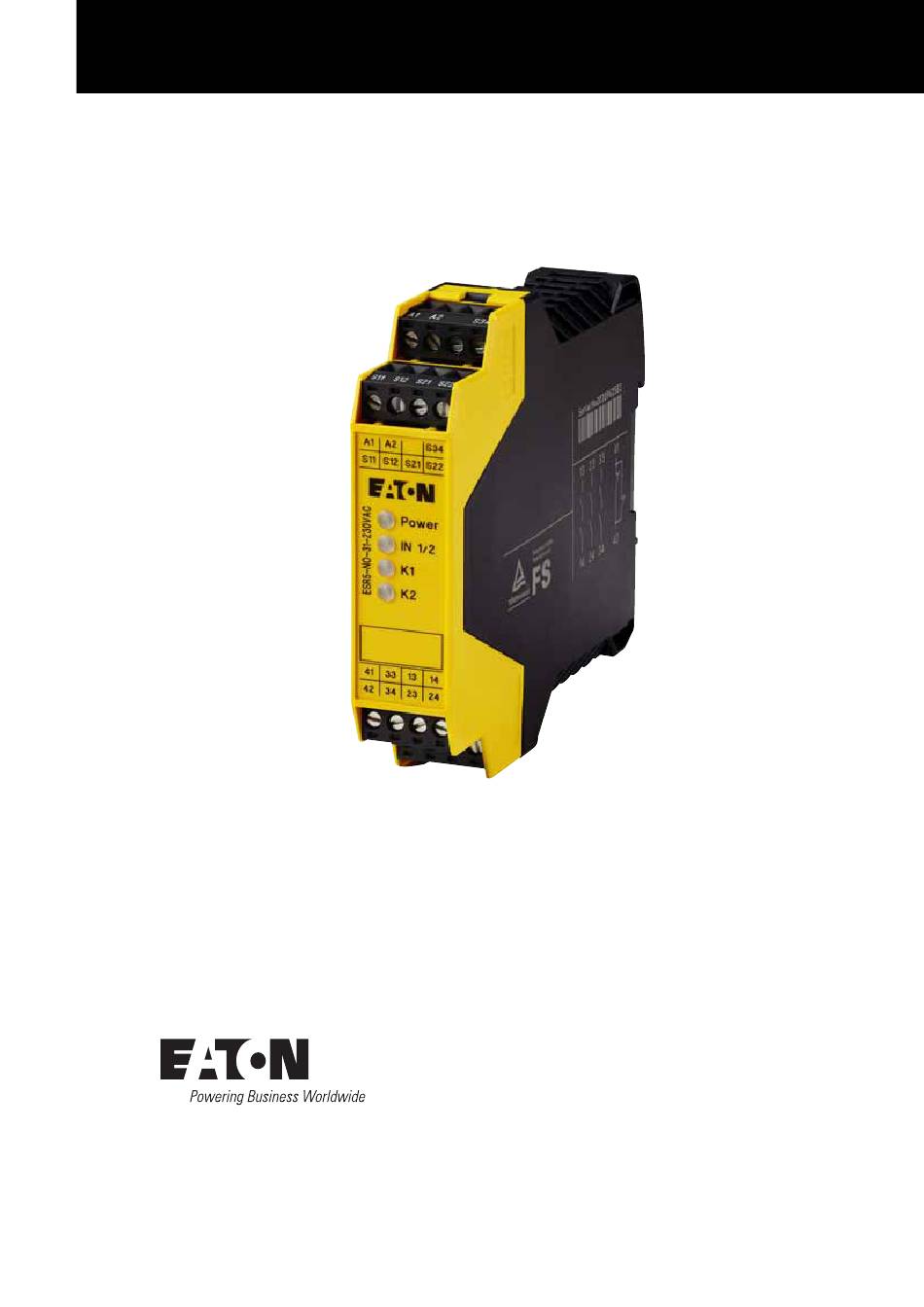

- Seite 1 Handbuch 12/19 MN049012DE ESR5-NO-31-230VAC Sicherheitsrelais...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Gefährliche Elektrische Spannung
Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten. • NOT-AUS-Einrichtungen nach IEC/EN 60204-1 müssen in allen Betriebsarten der Automatisierungs- • Gegen Wiedereinschalten sichern. einrichtung wirksam bleiben. Entriegeln der NOT- AUS-Einrichtungen darf keinen Wiederanlauf • Spannungsfreiheit feststellen. bewirken. - Seite 4 • Alle Arbeiten zum Transport, zur Installation, zur Inbetriebnahme und zur Instandhaltung dürfen nur von qualifiziertem Fachpersonal durchgeführt werden (IEC 60364 bzw. HD 384 oder DIN VDE 0100 und nationale Unfallverhütungsvorschriften beachten). • Anlagen, in die Frequenzumrichter eingebaut sind, müssen ggf. mit zusätzlichen Überwachungs- und Schutzeinrichtungen gemäß...
-
Seite 5: Inhaltsverzeichnis
Bestelldaten..................4 Sicherheitshinweise ................5 Beschreibung ..................7 Bedien- und Anzeigeelemente ............8 Blockschaltbild................... 9 Derating .................... 10 Diagnose................... 11 Applikationsbeispiele ..............12 Zweikanalige NOT-HALT-Schaltung mit Querschlusserkennung..12 Einkanalige NOT-HALT-Schaltung............13 Technische Daten ................14 Glossar....................17 ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... - Seite 6 ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com...
-
Seite 7: Zu Diesem Handbuch
Dieses Handbuch richtet sich insbesondere an Planer, Entwickler und Betreiber im Elektro-, Steuerungs- und Maschinenbau, die das Gerät ESR5-NO-31-230VAC zum sicheren Betrieb einer Maschine einsetzen. Ein ESR5-NO-31-230VAC darf nur von einer Elektrofachkraft oder einer Person, die mit elektrotechnischer Installation vertraut ist, montiert und angeschlossen werden... -
Seite 8: Abkürzungen Und Symbole
Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen. GEFAHR Warnt vor gefährlichen Situationen, die zu schweren Verletzungen oder zum Tod führen. 0.4.3 Tipps ￫ Weist auf nützliche Tipps hin. 0.5 Bestelldaten Sicherheitsrelais ESR5-NO-31-230VAC: Artikel-Nr. 119380 ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... -
Seite 9: Sicherheitshinweise
Betrieb ist nicht mehr sichergestellt! Wechseln Sie das Gerät nach dem ersten Fehler unbedingt aus! Reparaturen am Gerät, insbesondere das Öffnen des Gehäuses, dürfen nur vom Hersteller oder einer vom Hersteller beauftrag- ten Person vorgenommen werden. Andernfalls erlischt jegliche Gewährleistung! ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... - Seite 10 Gefahr von Sachschäden durch Störaussendungen Bei dem Betrieb von Relaisbaugruppen ist vom Betreiber kontaktseitig die Einhaltung der Anforderungen an die Störaus- sendung für elektrische und elektronische Betriebsmittel (EN 61000-6-4) zu beachten. Gegebenenfalls sind entspre- chende Maßnahmen durchzuführen. ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com...
-
Seite 11: Beschreibung
Die Ansteuerung erfolgt ein- oder zweikanalig, wahlweise mit automati- schem oder manuellem, überwachtem Startkreis. Je nach äußerer Beschaltung ist maximal Kategorie 4, PL e nach EN ISO 13849-1 oder SILCL 3 nach EN 62061 zu erreichen. Das Sicherheitsrelais ESR5-NO-31-230VAC verfügt über drei Freigabestrom- pfade, die entsprechend der Stopp-Kategorie 0 nach EN 60204-1 unverzögert abfallen. Merkmale •... -
Seite 12: Bedien- Und Anzeigeelemente
LED Statusanzeige, grün – K2 f LED Statusanzeige, grün – K1 g LED Statusanzeige, grün – IN 1/2 h LED Statusanzeige, grün – Power i S11/S12 – Eingangsstromkreis j S21/S22 – Eingangsstromkreis k Spannungsversorgung l S34 – Startkreis ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... -
Seite 13: Blockschaltbild
U Logic IN 1/2 Logic Power AC/DC Abbildung 2: Blockschaltbild Bezeichnung Erklärung A1/A2 Eingangsspannung Sicherheitsrelais S11/S12 Eingangskreis Sicherheitssensor/-schalter 1 S21/S22 Eingangskreis Sicherheitssensor/-schalter 2 Startkreis 13/14 Freigabestrompfad unverzögert 1 23/24 Freigabestrompfad unverzögert 2 33/34 Freigabestrompfad unverzögert 3 41/42 Meldestrompfad ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... -
Seite 14: Derating
5 Derating 5 Derating °C] Abbildung 3: Derating-Kurve ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... -
Seite 15: Diagnose
Anforderung. Kurzschluss beseitigen. ● ● ○ ● Freigabekontakt(e) von K1 defekt. Fehlerinterne ● ● ● ○ Freigabekontakt(e) von K2 defekt. Sicherheitsrelais austauschen. Ursache ● ● ○ ○ Freigabekontakt(e) von K1 und K2 defekt. ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... -
Seite 16: Applikationsbeispiele
Manuelle Aktivierung mit Anschluss an S12-S34 • Geeignet bis Kategorie 4, PL e (EN ISO 13849-1), SILCL 3 (EN 62061) 42 - 48 V 60 V 120 V 230 V AC/DC ① ESR5-NO-31-230VAC Reset Abbildung 4: NOT-HALT mit Querschlusserkennung und manuell überwachtem Reset a NOT-HALT ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... -
Seite 17: Einkanalige Not-Halt-Schaltung
Automatische Aktivierung mit Anschluss an S22-S34 • Geeignet bis Kategorie 1, PL c (EN ISO 13849-1), SILCL 1 (EN 62061) 42 - 48 V 60 V 120 V 230 V AC/DC ① S11 S12 S21 S22 ( ) (GND) ESR5-NO-31-230VAC Abbildung 5: NOT-HALT mit automatischem Start a NOT-HALT ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... -
Seite 18: Technische Daten
33 W (220 V DC, τ = 40 ms) Schaltleistung, minimal 0,1 W Lebensdauer, mechanisch ca. 10 Schaltspiele Schaltvermögen (360 Schaltspiele/h) 6 A (24 V DC) 5 A (230 V AC) Schaltvermögen (3600 Schaltspiele/h) 3 A (24 V (DC-13)) 3 A (230 V (AC-15)) ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com... - Seite 19 24 - 12 Umgebungsbedingungen Umgebungstemperatur (Betrieb) -25 °C - 55 °C Umgebungstemperatur (Lagerung/Transport) -40 °C - 85 °C Max. zulässige Luftfeuchtigkeit (Betrieb) 75 % Max. zulässige Luftfeuchtigkeit (Lagerung/Transport) 75 % Approbationen/Zulassungen Zulassungen Sicherheitstechnische Daten Stopp-Kategorie nach IEC 60204 ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com...
- Seite 20 Performance Level erfüllt Gebrauchsdauer 240 Monate Die Angaben sind nur gültig, wenn mindestens einmal im Jahr die Sicherheitsfunktion angefordert wird. Die Angaben gelten bei Annahme folgender Berechnungsgrundlagen: 300000 (bei 5 A DC-13) 365 Tage 24 h 3600 s Zyklus ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com...
-
Seite 21: Glossar
SIL Claim Limit SIL-Anspruchsgrenze (Eignung) SRCF Safety-Related Control Function Sicherheitsbezogene Steuerungsfunktion SRECS Safety-Related Electrical Control System Sicherheitsbezogenes elektrisches, elektronisches, programmierbares elektronisches Steuerungssystem Safety-Related Part Sicherheitsbezogenes Teil SRP/CS Safety-Related Parts of Control System Sicherheitsbezogenes Teil einer Steuerung ESR5-NO-31-230VAC 12/19 MN049012DE www.eaton.com...
