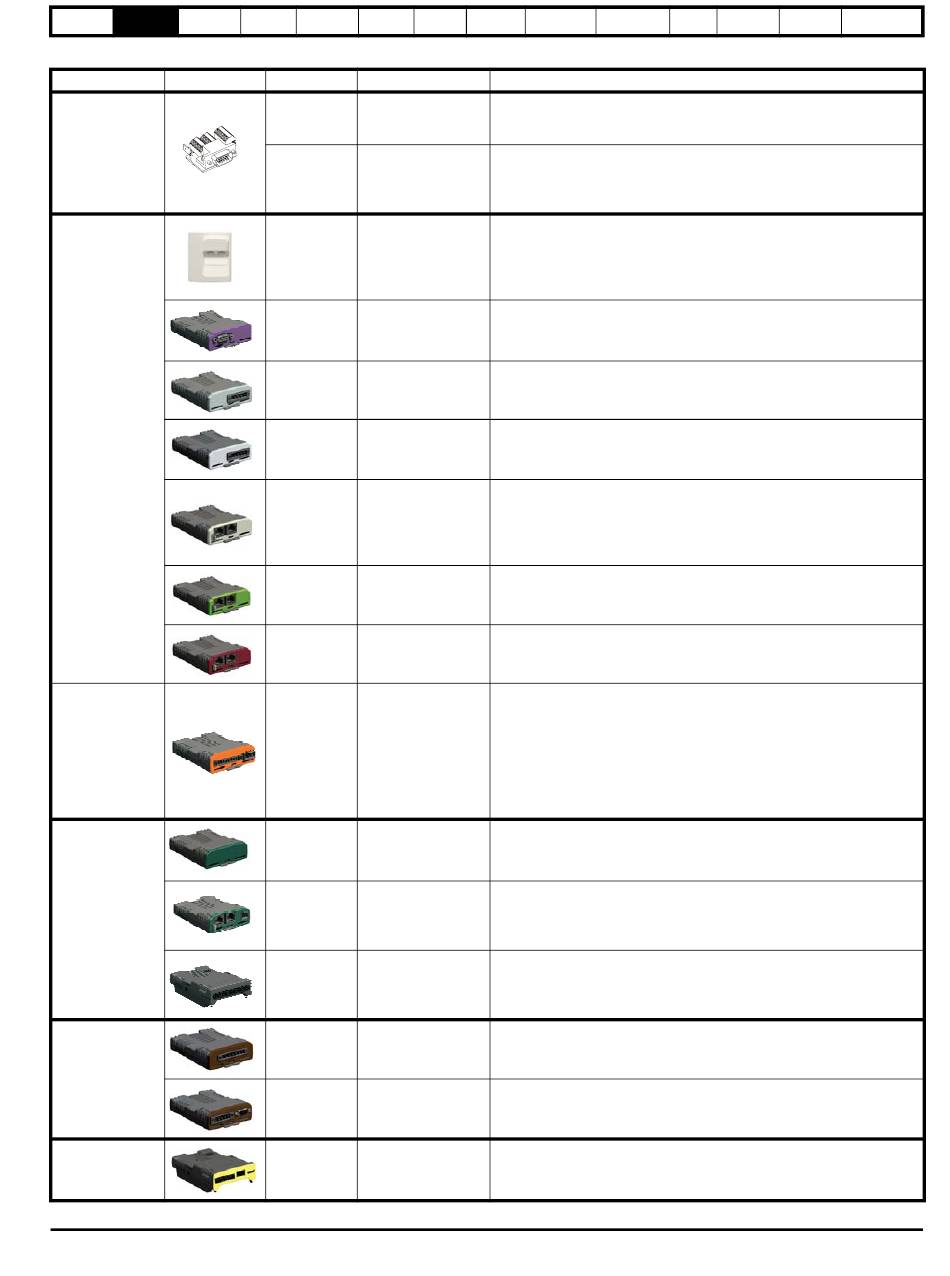

Tabelle 2-2 Kennzeichnung des Optionsmoduls
Typ Optionsmodul
Rückführung
Feldbus
Automatisierung
(E/A-Erweiterung)
Automations-
modul
(Applikations-
modul)
Rückführung
Sicherheit
Unidrive M700 / M701 / M702 Betriebsanleitung: Steuereinheit
Ausgabenummer: 2
Elektrische Basis- Inbetrieb-
Kurzanleitung
Installation parameter
Farbe Bezeichnung
15-poliger Konverter
n. v.
mit D-Anschluss
Encoderschnittstelle,
mit 0V
n. v.
Bezugspotential
(15 V oder 24 V)
n. v. KI-485-Adapter
Violett SI-PROFIBUS
Mittelgrau SI-DeviceNet
Hellgrau SI-CANopen
Beige SI-Ethernet
Gelb-grün SI-PROFINET V2
Braun-rot SI-EtherCAT
Orange SI-I/O
moosgrün MCi200
moosgrün MCi210
Schwarz SI-Applications Plus
Hellbraun SI-Encoder
Dunkelbraun SI-Universal Encoder
Gelb SI-Safety
Umrichter- Handhabung der
Optimierung
nahme kommunikation NV-Medienkarte
Umrichter-Encoder-Eingangskonverter
Besitzt Schraubklemmenanschluss für Encoderverdrahtung und
Gabelschuhe zur Schirmung.
Encoderschnittstelle mit 0-V-Bezug
Schnittstelle für ABZ-Encodersignale mit 0-V-Bezug,
wie z. B. die Signale von Halleffektsensoren.
Es sind 15 V- und 24 V-Versionen erhältlich.
Adapter für EIA-485-Kommunikation
Der Adapter für die EIA-485-Kommunikation bietet eine
EIA-485-Kommunikationsschnittstelle. Dieser Adapter unterstützt
115 kBaud, Knotenadressen zwischen 1 und 16 sowie den seriellen
Übertragungsmodus 8 1 NP M.
Profibus-Optionsmodul
PROFIBUS-Anbindung zur Kommunikation mit dem Umrichter.
DeviceNet-Optionsmodul
DeviceNet-Anbindung zur Kommunikation mit dem Umrichter.
CANopen-Optionsmodul
CANopen-Anbindung zur Kommunikation mit dem Umrichter.
Externes Ethernet-Modul mit Unterstützung für EtherNet/IP,
Modbus TCP/IP und RTMoE. Das Modul kann für schnellen Zugriff
auf den Umrichter, globale Konnektivität und Integration
von Netzwerktechnologien wie z. B. drahtloser Vernetzung
eingesetzt werden.
PROFINET V2-Optionsmodul
PROFINET V2-Adapter zur Kommunikation mit dem Umrichter
Hinweis: PROFINET V2 ersetzt PROFINET RT.
EtherCAT-Option
EtherCAT-Anbindung zur Kommunikation mit dem Umrichter.
E/A-Erweiterung
Vergrößert die E/A-Kapazität durch das Hinzufügen der folgenden
Kombinationen:
• Digitale E/A
• Digitaleingänge
• Analogeingänge (Differenzial oder 0-V-Bezug)
• Analogausgang
• Relais
Zum Machine Control Studio kompatibler Anwendungsprozessor
Coprozessor für vordefinierte bzw. kundenspezifische
Anwendungssoftware.
Machine Control Studio-kompatibler Anwendungsprozessor
(mit Ethernet-Datenaustausch)
Coprozessor für vordefinierte bzw. kundenspezifische
Anwendungssoftware mit Ethernet-Kommunikation.
SyPTPro-kompatibler Applications-Prozessor (mit CTNet)
Coprozessor für vordefinierte bzw. kundenspezifische
Anwendungssoftware mit CTNet-Unterstützung (kann nur im Steckplatz
3 verwendet werden).
Schnittstellenmodul für inkrementalen Encoder-Eingang.
Zusätzlicher Encoder-Ein- und -Ausgang für inkrementelle, SinCos-,
HIPERFACE-, EnDat- und SSI-Encoder.
Sicherheitsmodul als intelligente, programmierbare Lösung gemäß
Funktionssicherheitsnorm IEC 61800-5-2.
