Pr 00.007 {05.014} Open Loop-Regelmodus (Fortsetzung)
Feste Spannungsanhebung (Boost)
In dieser Betriebsart wird zur Motorsteuerung nicht der Ständerwiderstand, sondern eine feste Kennlinie mit einer Spannungsanhebung bei
niedrigen Frequenzen verwendet. Diese Spannungsanhebung wird im Parameter Pr 00.008 eingestellt. Spannungsanhebung sollte verwendet
werden, wenn der Umrichter mehrere Motoren steuert. Für die feste Spannungsanhebung existieren zwei Einstellungen:
(2) Fixed = In diesem Modus wird der Motor von 0 Hz bis zur Motornennfrequenz (00.047) mit einer linearen Spannungskennlinie betrieben.
Für Frequenzen, die über der Nennfrequenz liegen, wird eine konstante Spannung verwendet.
(5) Square = In diesem Modus wird der Motor von 0 Hz bis zur Motornennfrequenz (00.047) mit einer quadratischen Spannungskennlinie betrieben.
Für Frequenzen, die über der Nennfrequenz liegen, wird eine konstante Spannung verwendet. Diese Betriebsart ist für Anwendungen mit
veränderlichem Drehmoment wie Lüfter oder Pumpen geeignet, bei denen die Last dem Quadrat der Drehzahl proportional ist. Sie sollte nicht
verwendet werden, wenn ein hohes Anfangsdrehmoment erforderlich ist.

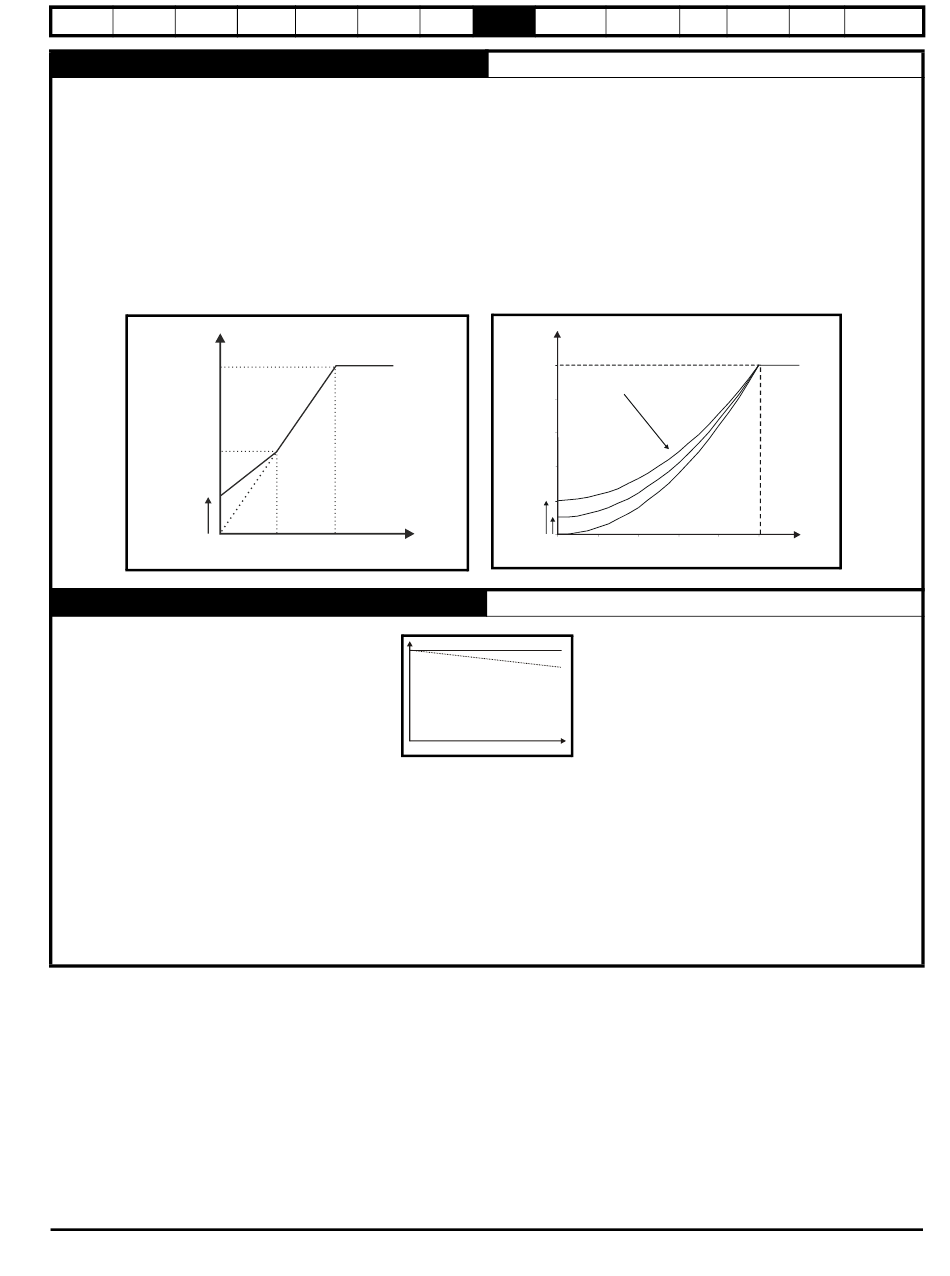

In beiden Modi wird bei niedrigen Frequenzen (von 0 Hz bis ½ x Pr 00.047) eine in Pr 00.008 festgelegte Spannungsanhebung wie folgt
durchgeführt.
Ausgangs-
spannung
Pr 00.044
Pr 00.044 / 2
Spannungs-
anhebung
Pr 00.008
Pr 05.027 Schlupfkompensation freigeben
Wenn ein Motor im Open-Loop-Modus unter Last läuft, fällt die Drehzahl proportional zur angelegten Last wie folgt ab:
Zum Verhindern des oben dargestellten Drehzahlabfalls muss die Schlupfkompensation freigegeben werden. Pr 05.027 muss zur Aktivierung der
Schlupfkompensation auf 1 gesetzt werden (dies ist die Standardeinstellung). Weiterhin muss die Motornenndrehzahl in Pr 00.045 (Pr 05.008)
eingegeben werden.
Die Motornenndrehzahl sollte auf den Wert gesetzt werden, der sich aus der Synchrondrehzahl des Motors minus der Schlupfdrehzahl ergibt.
Dieser Wert wird normalerweise auf dem Motortypenschild ausgewiesen, d. h. für einen gebräuchlichen 18,5 kW/50 Hz-Vierpolmotor beträgt die
Motornenndrehzahl ca. 1465 min
-1
von 35 min . Wenn in Pr 00.045 die Synchrondrehzahl eingegeben wird, wird die Schlupfkompensation deaktiviert. Falls der in Pr 00.045
eingegebene Wert zu klein ist, läuft der Motor mit einer schnelleren als der gewünschten Frequenz. Die Synchrondrehzahlen für 50 Hz-Motoren mit
verschiedenen Polzahlen sind wie folgt:
-1
2 Pole = 3000 min , 4 Pole = 1500 min
