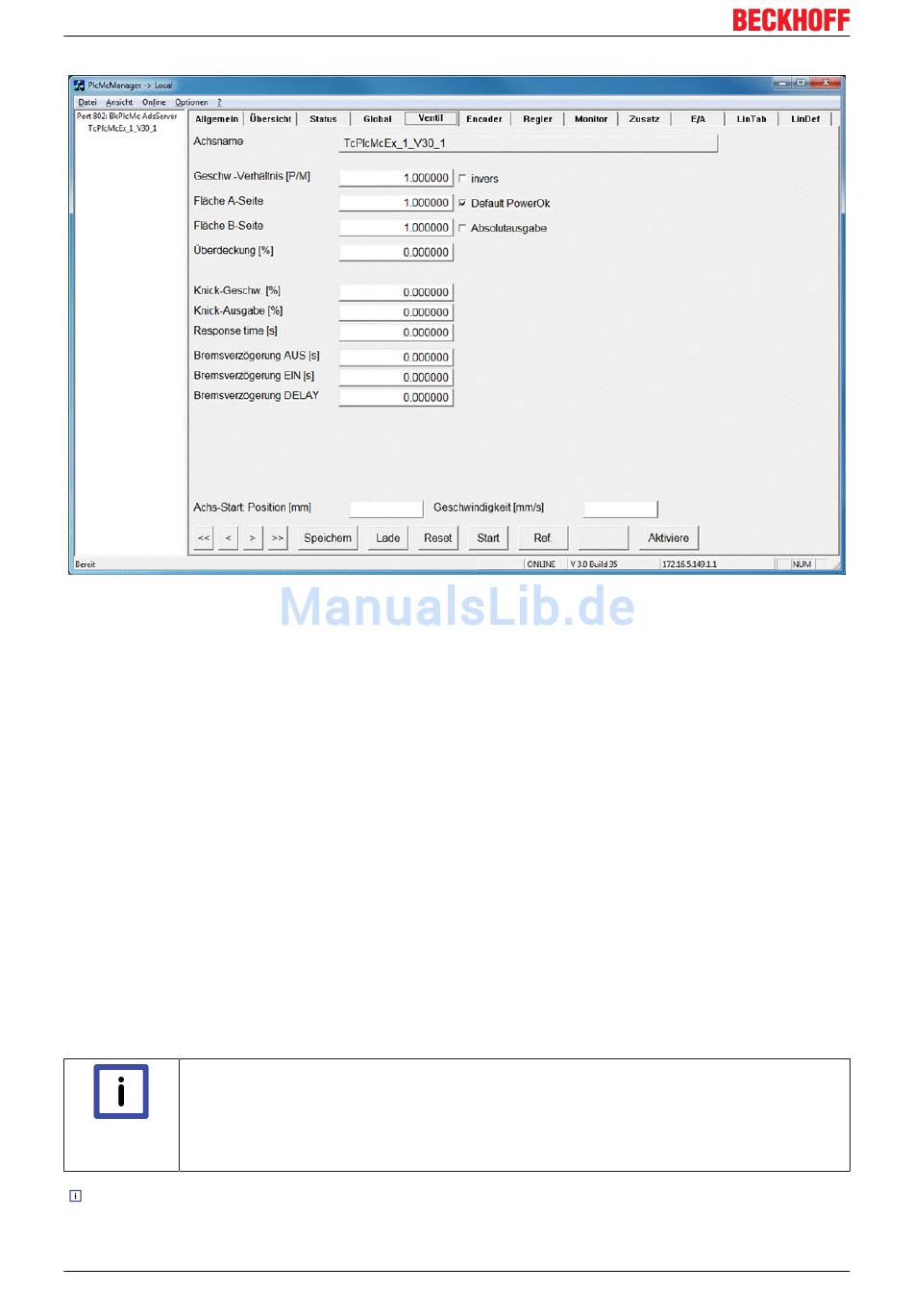

Hydraulischer Antrieb:
invers: Invertierung der Ventilausgabe. In der Hydraulik ist die A-Seite eines Zylinders die Seite mit der
größeren Fläche. Für die Hydraulikbibliothek ist die A-Seite eines Zylinders die Seite, die mit Druck
beaufschlagt werden muss, um positiv fahren zu können. Wenn die größere Fläche mit Druck beaufschlagt
werden muss, um auch in positive Richtung fahren zu können, darf keine Invertierung vorgenommen
werden.
Default Power Ok: Einige Antriebsteller geben eine Rückmeldung, dass die Aktivierung des Antriebsstellers
erfolgreich war. Bei Deaktivierung wird eine solche aktive Rückmeldung vom Antriebssteller erwartet, bevor
die Achse freigegeben wird.
Absolutausgabe: Ist nur zu aktivieren, falls die Stellwertausgabe nur positiv sein darf. Die
Richtungsumkehrung muss in diesem Fall über andere Wege erfolgen. Ist in der Regel abzuwählen.
Geschw.-Verhältnis [P/M]: Dieser Wert wird erst in der weiteren Inbetriebnahme genau festgelegt. Der
Parameter kompensiert die unterschiedlichen Geschwindigkeiten beim positiven und negativen Verfahren
der Achse. Bei 1.0 wird ein richtungsunabhängiges Verhalten erwartet.
Überdeckung: Die Überdeckung des Ventils ist aus dem Datenblatt vom Ventilhersteller zu entnehmen. Bei
Nullschnittventilen ist der Parameter 0.0, ansonsten bewegt sich der Wert i. d. R. zwischen 0.0 und 20 %. Ist
die Überdeckung zwischen P-A und P-B asymmetrisch, so müssen statt einer allgemeinen
Ventilüberdeckung eine spezielle für jede Richtung eingegeben werden. Hierzu ist unter dem Reiter "Global"
der Haken bei "Asym." zu setzten. Die hier eingestellten Werte sind Voreinstellungen und werden im
weiteren Verlauf der Inbetriebnahme weiter optimiert.
Überdeckung
Ist die Überdeckung richtungsabhängig stark unterschiedlich, ist höchste Vorsicht geboten.
Um kein Fehlverhalten der Achse zu verursachen, sollte die kleinere Überdeckung in beide
Hinweis
Seiten eingetragen werden. Im weiteren Verlauf der Inbetriebnahme nähert man sich vor-
sichtig den optimalen Überdeckungswerten an.
HINWEIS! Ist die Überdeckung nicht bekannt, so ist es möglich, diese Einstellung in einem späteren
Schritt nachzuholen.
