Inhaltszusammenfassung für Beckhoff EJ110 00 Serie
- Seite 1 Dokumentation | DE EJ110x-00xx EtherCAT-Koppler 23.09.2021 | Version: 1.7...
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäße Verwendung .................... 8 Signal-Distribution-Board........................ 8 Ausgabestände der Dokumentation .................... 8 Wegweiser durch die Dokumentation .................... 9 Kennzeichnung von EtherCAT-Steckmodulen ................ 10 1.8.1 Beckhoff Identification Code (BIC)................... 12 1.8.2 Elektronischer Zugriff auf den BIC (eBIC) ............... 14 1.8.3 Zertifikate ......................... 16 2 Systemübersicht............................ 17 3 Produktübersicht ............................. 18 EJ110x-00xx - Einführung ....................... 18... - Seite 4 Inhaltsverzeichnis Übersicht Konfiguration ........................ 44 7 Anhang .............................. 45 EtherCAT AL Status Codes ...................... 45 EJ1100 - Firmware Kompatibilität.................... 45 EJ1101-0022 - Firmware Kompatibilität .................. 45 Firmware Update EL/ES/ELM/EM/EPxxxx .................. 45 7.4.1 Gerätebeschreibung ESI-File/XML .................. 47 7.4.2 Erläuterungen zur Firmware .................... 50 7.4.3 Update Controller-Firmware *.efw ................... 50 7.4.4 FPGA-Firmware *.rbf .......................
-
Seite 5: Vorwort
, XFC , XTS und XPlanar sind eingetragene und lizenzierte Marken der Beckhoff Automation GmbH. Die Verwendung anderer in dieser Dokumentation enthaltenen Marken oder Kennzeichen durch Dritte kann zu einer Verletzung von Rechten der Inhaber der entsprechenden Bezeichnungen führen. Patente Die EtherCAT-Technologie ist patentrechtlich geschützt, insbesondere durch folgende Anmeldungen und... - Seite 6 Vorwort Copyright © Beckhoff Automation GmbH & Co. KG, Deutschland. Weitergabe sowie Vervielfältigung dieses Dokuments, Verwertung und Mitteilung seines Inhalts sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte für den Fall der Patent-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehalten.
-
Seite 7: Sicherheitshinweise
Die gesamten Komponenten werden je nach Anwendungsbestimmungen in bestimmten Hard- und Software- Konfigurationen ausgeliefert. Änderungen der Hard- oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen, sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. Qualifikation des Personals Diese Beschreibung wendet sich ausschließlich an ausgebildetes Fachpersonal der Steuerungs-, Automatisierungs- und Antriebstechnik, das mit den geltenden Normen vertraut ist. -
Seite 8: Bestimmungsgemäße Verwendung
Vorwort Bestimmungsgemäße Verwendung WARNUNG Vorsicht Verletzungsgefahr! Eine Verwendung der EJ - Komponenten, die über die im Folgenden beschriebene bestimmungsgemäße Verwendung hinausgeht, ist nicht zulässig! Signal-Distribution-Board HINWEIS Signal-Distribution-Board Stellen Sie sicher, dass die EtherCAT-Steckmodule nur auf einem Signal-Distribution-Board eingesetzt werden, welches entsprechend des Design Guide entwickelt und gefertigt wurde. Ausgabestände der Dokumentation Version Kommentar... -
Seite 9: Wegweiser Durch Die Dokumentation
Vorwort Wegweiser durch die Dokumentation HINWEIS Weitere Bestandteile der Dokumentation Die in der folgenden Tabelle genannten Dokumentationen sind Bestandteil der Gesamtdo- kumentation. Sie werden für den Einsatz der EtherCAT-Steckmodule benötigt. Titel Beschreibung EtherCAT System-Dokumentation • Systemübersicht • EtherCAT-Grundlagen • Kabel-Redundanz •... -
Seite 10: Kennzeichnung Von Ethercat-Steckmodulen
Vorwort Kennzeichnung von EtherCAT-Steckmodulen Bezeichnung Beckhoff EtherCAT-Steckmodule verfügen über eine 14-stellige technische Bezeichnung, die sich wie folgt zusammensetzt (z. B. EJ1008-0000-0017): • Bestellbezeichnung: ◦ Familienschlüssel: EJ ◦ Produktbezeichnung: Die erste Stelle der Produktbezeichnung dient der Zuordnung zu einer Produktgruppe (z. B. EJ2xxx = Digital - Ausgangsmodul) ◦... - Seite 11 Dokumentation angegeben. Jeder Revision zugehörig und gleichbedeutend ist üblicherweise eine Beschreibung (ESI, EtherCAT Slave Information) in Form einer XML-Datei, die zum Download auf der Beckhoff Webseite bereitsteht. Die Revision wird auf der Seite der EtherCAT-Steckmodule aufgebracht, siehe folgende Abbildung.
-
Seite 12: Beckhoff Identification Code (Bic)
Vorwort 1.8.1 Beckhoff Identification Code (BIC) Der Beckhoff Identification Code (BIC) wird vermehrt auf Beckhoff Produkten zur eindeutigen Identitätsbestimmung des Produkts aufgebracht. Der BIC ist als Data Matrix Code (DMC, Code-Schema ECC200) dargestellt, der Inhalt orientiert sich am ANSI-Standard MH10.8.2-2016. - Seite 13 Entsprechend als DMC: Abb. 4: Beispiel-DMC 1P072222SBTNk4p562d71KEL1809 Q1 51S678294 Ein wichtiger Bestandteil des BICs ist die Beckhoff Traceability Number (BTN, Pos.-Nr. 2). Die BTN ist eine eindeutige, aus acht Zeichen bestehende Seriennummer, die langfristig alle anderen Seriennummern- Systeme bei Beckhoff ersetzen wird (z. B. Bezeichnungen der Chargen auf IO-Komponenten, bisheriger Seriennummernkreis für Safety-Produkte, etc.).
-
Seite 14: Elektronischer Zugriff Auf Den Bic (Ebic)
ESI/XML-Konfigurationsdatei für den EtherCAT‑Master bekannt. Zu den Zusammenhängen siehe die entsprechenden Kapitel im EtherCAT‑Systemhandbuch (Link). In das ESI‑EEPROM wird auch die eBIC gespeichert. Die Einführung des eBIC in die Beckhoff IO Produktion (Klemmen, Boxen) erfolgt ab 2020; mit einer weitgehenden Umsetzung ist in 2021 zu rechnen. - Seite 15 Vorwort ◦ Das Gerät muss zum Zugriff in SAFEOP/OP sein: ◦ Das Objekt 0x10E2 wird in Bestandsprodukten vorrangig im Zuge einer notwendigen Firmware‑Überarbeitung eingeführt. • Hinweis: bei elektronischer Weiterverarbeitung ist die BTN als String(8) zu behandeln, der Identifier „SBTN“ ist nicht Teil der BTN. •...
-
Seite 16: Zertifikate
• Der Aufdruck cRUus kennzeichnet Geräte, welche die Anforderungen für Produktsicherheit nach US- Amerikanischen bzw. kanadischen Vorschriften erfüllen. • Das Warnsymbol gilt als Aufforderung die zugehörige Dokumentation zu lesen. Die Dokumentationen zu den EtherCAT-Steckmodulen werden auf der Beckhoff-Homepage zum Download zur Verfügung gestellt. Abb. 5: Kennzeichen für CE und UL am Beispiel EJ1008 Version: 1.7... -
Seite 17: Systemübersicht
Durch das Anstecken von vorkonfektionierten Kabelbäumen entfällt die aufwändige Einzeladerverdrahtung. Die Stückkosten und das Risiko der Fehlverdrahtung werden durch kodierte Bauteile reduziert. Die Entwicklung des Signal-Distribution-Boards kann als Engineering-Dienstleistung durch Beckhoff erfolgen. Es besteht ebenfalls die Möglichkeit, dass der Kunde auf Basis des Design-Guides das Signal- Distribution-Board selbst entwickelt. -
Seite 18: Produktübersicht

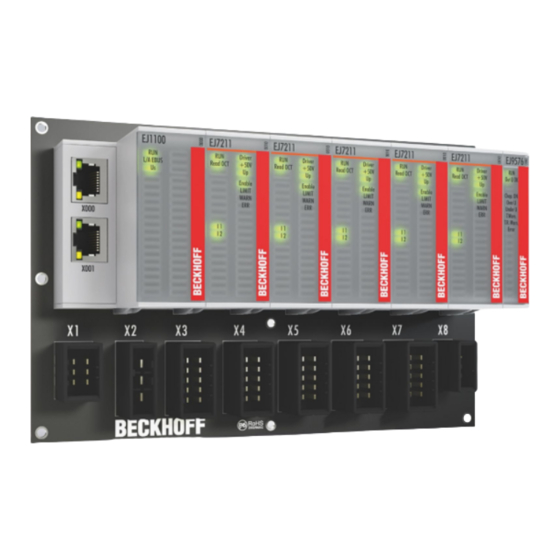

Produktübersicht Produktübersicht EJ110x-00xx - Einführung Abb. 7: EJ1100, EJ1101-0022 + ext. RJ45-Buchse + optionale ID-Switche + Netzteil Die EtherCAT-Koppler EJ110x-00xx Der Koppler verbindet das EtherCAT Device Protokoll mit den EtherCAT-Steckmodulen (EJxxxx). Er setzt die Telegramme im Durchlauf von der Ethernet-100BASE-TX- auf die E-Bus-Signaldarstellung um. Im EtherCAT-Netzwerk wird der Koppler im Bereich der Ethernet-Signalübertragung (100BASE-TX) an beliebiger Stelle eingesetzt. -
Seite 19: Ej1100 - Technische Daten
Produktübersicht EJ1100 - Technische Daten Technische Daten EJ1100 Aufgabe im EtherCAT-System Ankopplung von EtherCAT-Steckmodulen (EJxxxx) an 100BASE- TX EtherCAT-Netze Übertragungsmedium mind. Ethernet CAT-5 Kabel, geschirmt Leitungslänge zwischen zwei max. 100 m (100BASE-TX) Buskopplern Protokoll / Baudrate EtherCAT Device Protokoll / 100 MBaud Durchlaufverzögerung typ. 1 µs Busanschluss 2 x RJ45 Spannungsversorgung... -
Seite 20: Ej1100 - Kontaktbelegung
Der linke Stecker wird über U versorgt. EBUS 24V Us sollte von 24V Up galvanisch getrennt ausgeführt werden. Der Leiterkarten Footprint steht auf der Beckhoff-Homepage zum Download bereit. HINWEIS Schädigung von Geräten möglich! • Die mit „NC“ benannten Pins dürfen nicht kontaktiert werden. -
Seite 21: Ej1101-0022 - Technische Daten
Produktübersicht EJ1101-0022 - Technische Daten Technische Daten EJ1101-0022 Aufgabe im EtherCAT-System Ankopplung von EtherCAT-Steckmodulen (EJxxxx) an 100BASE-TX EtherCAT-Netze Übertragungsmedium mind. Ethernet CAT-5 Kabel, geschirmt ID-Switch Extern (optional) Leitungslänge zwischen 2 max. 100 m (100BASE-TX) Buskopplern Protokoll / Baudrate EtherCAT Device Protokoll / 100 MBaud Durchlaufverzögerung typ. -
Seite 22: Ej1101-0022 - Kontaktbelegung
Produktübersicht EJ1101-0022 - Kontaktbelegung Abb. 9: EJ1101-0022 - Kontaktbelegung Der Leiterkarten Footprint steht auf der Beckhoff-Homepage zum Download bereit. HINWEIS Schädigung von Geräten möglich! Vor der Montage und Inbetriebnahme lesen Sie auch die Kapitel Installation von EJ-Modu- len [} 26] und Inbetriebnahme [} 44]! Version: 1.7... -
Seite 23: Netzwerkschnittstelle
Produktübersicht 3.5.1 Netzwerkschnittstelle Abb. 10: Beispiel-Schaltplan einer RJ45 basierten Schnittstelle • Die RXn+, RXn- aund TXn+, TXn- Signale sollten als Differentialpaare geroutet werden. • Die differentielle Impedanz der Leiterbahnen muss 100 Ω betragen. • VGND1 und VGND2 sollten als lokale Masseflächen ausgeführt werden. •... -
Seite 24: Id-Switch
Produktübersicht 3.5.2 ID-Switch Die ID des Kopplers EJ1101 kann über die beiden optionalen hexadezimalen switches manuell geändert werden. Die folgende Abbildung zeigt ein Anwendungsbeispiel. Der Switch soll für die angeschlossenen Signale als Pull-down funktionieren. Die hexadezimalen Switche sollen auf 0 V Us bezogen werden. Abb. 11: EJ1101-0022 optionale ID-Switches 3.5.3 Status LEDs... -
Seite 25: Ej110X-00Xx - Leds
Produktübersicht EJ110x-00xx - LEDs Abb. 13: EJ110x-00xx - LEDs Farbe Anzeige Zustand Beschreibung grün Init Zustand der EtherCAT State Machine: INIT = Initialisierung des Steckmoduls blinkend Pre-Operational Zustand der EtherCAT State Machine: PREOP = Funktion für Mailbox-Kommunikation und abweichende Standard-Einstellun- gen gesetzt Einzelblitz Safe-Operational Zustand der EtherCAT State Machine: SAFEOP = Überprüfung... -
Seite 26: Installation Von Ej-Modulen
Installation von EJ-Modulen Installation von EJ-Modulen Spannungsversorgung der EtherCAT-Steckmodule WARNUNG Spannungsversorgung Zur Versorgung der EJ-Koppler und -Module muss eine Schutzkleinspannung SELV/PELV verwendet wer- den. EJ-Koppler und -Module dürfen ausschließlich an SELV/PELV Stromkreise angeschlossen werden. Beim Design des Signal-Distribution-Boards ist die Spannungsversorgung für die maximal mögliche Strombelastung des Modulstrangs auszulegen. - Seite 27 Installation von EJ-Modulen E-Bus-Spannungsversorgung mit CXxxxx und EK1110-004x Der Embedded PC versorgt die angereihten EtherCAT-Klemmen und den EtherCAT-EJ-Koppler • mit einer Versorgungsspannung Us von 24 V ( -15 %/+20%). Aus dieser Spannung werden der E- Bus und die Busklemmenelektronik versorgt. Die CXxxxx versorgen den E-Bus mit max. 2.000 mA E-Bus-Strom. Wird durch die angefügten Klemmen mehr Strom benötigt, sind Einspeiseklemmen bzw.
-
Seite 28: Potentialgruppen Und Spannungsversorgung
Installation von EJ-Modulen Potentialgruppen und Spannungsversorgung Die Versorgung des Signal-Distribution-Boards erfolgt über zwei voneinander galvanisch getrennte 24 V Spannungsversorgungen: • Die Spannungsversorgung Us wird zur Versorgung der Buskoppler-Elektronik und zur Spannungserzeugung für den E-Bus (U : 3,3 V) genutzt. EBUS • Die Peripheriespannung Up versorgt die Elektronik auf der Feldseite. SGND (Shield Ground) ist ein Erdungssignal mit Abschirmungsfunktion in Bezug auf den Rest des Boards. - Seite 29 Installation von EJ-Modulen Beispiel mit EtherCAT-Koppler EJ1101-0022 und Netzteil-Steckmodul EJ940x Abb. 17: Spannungsversorgung der EtherCAT-Steckmodule über die Netzteil-Steckmodule EJ940x HINWEIS Hinweise zum Routing • Beachten Sie die Hinweise zum Routing in den Kapiteln Modul Platzierung, Design und Spannungsversorgung und Routing-Richtlinie im Design Guide! •...
-
Seite 30: Ejxxxx - Abmessungen
1-fach Modul (lang) 12 mm x 152 mm x 55 mm EJ1957 (ej_12_2x16pin_extended_code4747) Abb. 18: EJxxxx - Abmessungen Zeichnungen für die EtherCAT-Steckmodule finden Sie auf der Beckhoff - Homepage. Die Benennung der Zeichnungen setzt sich wie in untenstehender Zeichnung beschrieben zusammen. Abb. 19: Benennung der Zeichnungen Version: 1.7 EJ110x-00xx... -
Seite 31: Einbaulagen Und Mindestabstände
Installation von EJ-Modulen Einbaulagen und Mindestabstände 4.4.1 Mindestabstände zur Sicherung der Montagefähigkeit Zur sicheren Verrastung und einfachen Montage / Demontage der Module berücksichtigen Sie beim Design des Signal-Distribution-Boards die in der folgenden Abbildung angegebenen Maße. Abb. 20: Montageabstände EJ-Modul - PCB Einhalten des Griffbereichs Es wird zur Montage / Demontage ein Griffbereich von mindestens 92 mm benötigt, um die Monta- gelaschen mit den Fingern erreichen zu können. -
Seite 32: Einbaulagen
Installation von EJ-Modulen 4.4.2 Einbaulagen HINWEIS Einschränkung von Einbaulage und Betriebstemperaturbereich Entnehmen Sie den technischen Daten [} 19] der verbauten Komponenten, ob es Einschränkungen bei Einbaulage und/oder Betriebstemperaturbereich unterliegt. Sorgen Sie bei der Montage von Modulen mit erhöhter thermischer Verlustleistung dafür, dass im Betrieb oberhalb und unterhalb der Module ausrei- chend Abstand zu anderen Komponenten eingehalten wird, so dass die Module ausreichend belüftet wer- den! Die Verwendung der Standard Einbaulage wird empfohlen. - Seite 33 Installation von EJ-Modulen Weitere Einbaulagen Alle anderen Einbaulagen zeichnen sich durch davon abweichende räumliche Lage des Signal-Distribution- Boards aus, s. Abb. Weitere Einbaulagen. Auch in diesen Einbaulagen empfiehlt sich die Anwendung der oben angegebenen Mindestabstände zur Umgebung. Abb. 22: Weitere Einbaulagen EJ110x-00xx Version: 1.7...
-
Seite 34: Kodierungen
Installation von EJ-Modulen Kodierungen 4.5.1 Farbkodierung Abb. 23: EJ-Module Farbcode am Beispiel EJ1809 Zur besseren Übersicht im Schaltschrank verfügen die EJ-Module über eine Farbkodierung (s. Abb. oben). Der Farbcode gibt die Signalart an. Die folgende Tabelle gibt einen Überblick über die Signalart mit der zugehörigen Farbkodierung. -
Seite 35: Mechanische Positionskodierung
Installation von EJ-Modulen 4.5.2 Mechanische Positionskodierung Die Module verfügen über zwei signalspezifische Kodierstifte an der Unterseite (s. folgende Abb. B1 und B2). Die Kodierstifte bieten, in Verbindung mit den Kodierlöchern im Signal-Distribution-Board (folgende Abb. A1 und A2), die Option, einen mechanischen Fehlsteckschutz zu realisieren. Während der Montage und im Servicefall wird so das Fehlerrisiko deutlich reduziert. -
Seite 36: Montage Auf Dem Signal-Distribution-Board
Installation von EJ-Modulen Montage auf dem Signal-Distribution-Board EJ-Module werden auf dem Signal-Distribution Board montiert. Die elektrischen Verbindungen zwischen Koppler und EJ-Modulen werden über die Pin-Kontakte und das Signal-Distribution Board realisiert. Die EJ-Komponenten müssen in einem Schaltschrank oder Gehäuse installiert werden, welches vor Brandgefahren, Umwelteinflüssen und mechanischen Einflüssen schützen muss. - Seite 37 Installation von EJ-Modulen HINWEIS • Achten Sie bei der Montage auf sichere Verrastung der Module mit dem Board! Die Folgen mangelnden Kontaktdrucks sind: ð Qualitätsverluste des übertragenen Signals, ð erhöhte Verlustleistung der Kontakte, ð Beeinträchtigung der Lebensdauer. EJ110x-00xx Version: 1.7...
-
Seite 38: Erweiterungsmöglichkeiten
Installation von EJ-Modulen Erweiterungsmöglichkeiten Für Änderungen und Erweiterungen des EJ-Systems stehen drei Möglichkeiten zur Verfügung. • Austausch der Platzhaltermodule gegen die für den jeweiligen Slot vorgesehenen Funktionsmodule • Belegung von Reserveslots am Ende des Modulstrangs mit den für die jeweiligen Slots vorgegebenen Funktionsmodulen •... -
Seite 39: Verknüpfung Mit Ethercat-Klemmen Und Ethercat-Box-Modulen Über Eine Ethernet/Ethercat-Verbindung
Installation von EJ-Modulen 4.7.2 Verknüpfung mit EtherCAT-Klemmen und EtherCAT-Box- Modulen über eine Ethernet/EtherCAT-Verbindung Abb. 28: Beispiel Erweiterung über eine Ethernet/EtherCAT-Verbindung EJ110x-00xx Version: 1.7... -
Seite 40: Ipc Integration
Installation von EJ-Modulen IPC Integration Anbindung von CX- und EL-Klemmen über die EtherCAT-EJ-Koppler EK1110-004x Die EtherCAT-EJ-Koppler EK1110-0043 und EK1110-0044 verbinden die kompakten Hutschienen-PCs der Serie CX und angereihte EtherCAT-Klemmen (ELxxxx) mit den EJ-Modulen auf dem Signal-Distribution- Board. Die Spannungsversorgung der EK1110-004x erfolgt aus dem Netzteil des Embedded-PCs. Die E-Bus-Signale und die Versorgungsspannung der Feldseite U werden über einen Steckverbinder auf der Rückseite des EtherCAT-EJ-Kopplers direkt auf die Leiterkarte weitergleitet. - Seite 41 Installation von EJ-Modulen Anbindung von C6015 / C6017 über die EtherCAT-Koppler EJ110x-00xx Aufgrund der ultrakompakten Bauweise und der flexiblen Montagemöglichkeiten eignen sich die IPCs C6015 und C6017 ideal für die Anbindung an ein EJ-System. In Kombination mit dem Montage-Set ZS5000-0003 ergibt sich die Möglichkeit den IPC C6015 und C6017 kompakt auf dem Signal-Distribution-Board zu platzieren.
-
Seite 42: Demontage Vom Signal-Distribution-Board
Installation von EJ-Modulen Demontage vom Signal-Distribution-Board WARNUNG Verletzungsgefahr durch Stromschlag und Beschädigung des Gerätes möglich! Setzen Sie das Modul-System in einen sicheren, spannungslosen Zustand, bevor Sie mit der Montage, De- montage oder Verdrahtung der Module beginnen! HINWEIS Beschädigung von Komponenten durch Elektrostatische Entladung möglich! Beachten Sie die Vorschriften zum ESD-Schutz! Jedes Modul wird durch die Verrastung auf dem Distribution-Board gesichert, die zur Demontage gelöst werden muss. -
Seite 43: Ethercat-Grundlagen
EtherCAT-Grundlagen EtherCAT-Grundlagen Grundlagen zum Feldbus EtherCAT entnehmen Sie bitte der EtherCAT System-Dokumentation. EJ110x-00xx Version: 1.7... -
Seite 44: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Eine ausführliche Dokumentation zur Inbetriebnahme der EJ110x-00xx Koppler ist in Vorbereitung. Übersicht Konfiguration Nähere Hinweise zur Konfigurationseinstellung finden Sie in der EtherCAT-Systemdokumentation auf der Beckhoff Website. Version: 1.7 EJ110x-00xx... -
Seite 45: Anhang
Stand. Überprüfen Sie auf der Beckhoff Website, ob eine aktuellere Dokumentation vorliegt. Firmware Update EL/ES/ELM/EM/EPxxxx Dieses Kapitel beschreibt das Geräte-Update für Beckhoff EtherCAT Slaves der Serien EL/ES, ELM, EM, EK und EP. Ein FW-Update sollte nur nach Rücksprache mit dem Beckhoff Support durchgeführt werden. - Seite 46 Anhang HINWEIS Nur TwinCAT 3 Software verwenden! Ein Firmware-Update von Beckhoff IO Geräten ist ausschließlich mit einer TwinCAT3-Installation durchzu- führen. Es empfiehlt sich ein möglichst aktuelles Build, kostenlos zum Download verfügbar auf der Beckhoff-Website https://www.beckhoff.com/de-de/. Zum Firmware‑Update kann TwinCAT im sog. FreeRun‑Modus betrieben werden, eine kostenpflichtige Li- zenz ist dazu nicht nötig.
-
Seite 47: Gerätebeschreibung Esi-File/Xml
Nicht kompatible Kombinationen führen mindestens zu Fehlfunktionen oder sogar zur endgültigen Außerbetriebsetzung des Gerätes. Ein entsprechendes Update sollte nur in Rücksprache mit dem Beckhoff Support ausgeführt werden. Anzeige der Slave-Kennung ESI Der einfachste Weg die Übereinstimmung von konfigurierter und tatsächlicher Gerätebeschreibung festzustellen, ist im TwinCAT-Modus Config/FreeRun das Scannen der EtherCAT-Boxen auszuführen:... - Seite 48 Anhang Abb. 33: Rechtsklick auf das EtherCAT Gerät bewirkt das Scannen des unterlagerten Feldes Wenn das gefundene Feld mit dem konfigurierten übereinstimmt, erscheint Abb. 34: Konfiguration identisch ansonsten erscheint ein Änderungsdialog, um die realen Angaben in die Konfiguration zu übernehmen. Abb. 35: Änderungsdialog In diesem Beispiel in Abb.
- Seite 49 Anhang Änderung der Slave-Kennung ESI Die ESI/EEPROM-Kennung kann unter TwinCAT wie folgt aktualisiert werden: • Es muss eine einwandfreie EtherCAT-Kommunikation zum Slave hergestellt werden • Der State des Slave ist unerheblich • Rechtsklick auf den Slave in der Online-Anzeige führt zum Dialog EEPROM Update, Abb. EEPROM Update Abb. 36: EEPROM Update Im folgenden Dialog wird die neue ESI-Beschreibung ausgewählt, s.
-
Seite 50: Erläuterungen Zur Firmware
• offline: in der EtherCAT Slave Information ESI/XML kann der Default-Inhalt des CoE enthalten sein. Dieses CoE-Verzeichnis kann nur angezeigt werden, wenn es in der ESI (z. B. „Beckhoff EL5xxx.xml“) enthalten ist. Die Umschaltung zwischen beiden Ansichten kann über den Button Advanced vorgenommen wer- den. - Seite 51 Firmware Update. Abb. 39: Firmware Update Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen. Gültig für TwinCAT 2 und 3 als EtherCAT Master. • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1ms schalten (default sind im ConfigMode 4 ms).
-
Seite 52: Fpga-Firmware *.Rbf
Anhang • Slave in INIT schalten (A) • Slave in BOOTSTRAP schalten • Kontrolle des aktuellen Status (B, C) • Download der neuen *efw-Datei, abwarten bis beendet. Ein Passwort wird in der Regel nicht benötigt. • Nach Beendigung des Download in INIT schalten, dann in PreOP •... - Seite 53 Anhang Abb. 40: Versionsbestimmung FPGA-Firmware Falls die Spalte Reg:0002 nicht angezeigt wird, klicken sie mit der rechten Maustaste auf den Tabellenkopf und wählen im erscheinenden Kontextmenü, den Menüpunkt Properties. Abb. 41: Kontextmenu Eigenschaften (Properties) In dem folgenden Dialog Advanced Settings können Sie festlegen, welche Spalten angezeigt werden sollen. Markieren Sie dort unter Diagnose/Online Anzeige das Kontrollkästchen vor '0002 ETxxxx Build' um die Anzeige der FPGA-Firmware-Version zu aktivieren.
- Seite 54 Ältere Firmware-Stände können nur vom Hersteller aktualisiert werden! Update eines EtherCAT-Geräts Es ist folgender Ablauf einzuhalten, wenn keine anderen Angaben z. B. durch den Beckhoff Support vorliegen: • TwinCAT System in ConfigMode/FreeRun mit Zykluszeit >= 1 ms schalten (default sind im ConfigMode 4 ms).
- Seite 55 Anhang • Wählen Sie im TwinCAT System-Manager die Klemme an, deren FPGA-Firmware Sie aktualisieren möchten (im Beispiel: Klemme 5: EL5001) und klicken Sie auf dem Karteireiter EtherCAT auf die Schaltfläche Weitere Einstellungen: • Im folgenden Dialog Advanced Settings klicken Sie im Menüpunkt ESC-Zugriff/E²PROM/FPGA auf die Schaltfläche Schreibe FPGA: EJ110x-00xx Version: 1.7...
-
Seite 56: Gleichzeitiges Update Mehrerer Ethercat-Geräte
Anhang • Wählen Sie die Datei (*.rbf) mit der neuen FPGA-Firmware aus und übertragen Sie diese zum EtherCAT-Gerät: • Abwarten bis zum Ende des Downloads • Slave kurz stromlos schalten (nicht unter Spannung ziehen!). Um die neue FPGA-Firmware zu aktivieren ist ein Neustart (Aus- und Wiedereinschalten der Spannungsversorgung) des EtherCAT- Geräts erforderlich •... -
Seite 57: Wiederherstellen Des Auslieferungszustandes
Anhang Wiederherstellen des Auslieferungszustandes Um den Auslieferungszustand (Werkseinstellungen) der Backup-Objekte bei den ELxxxx-Klemmen wiederherzustellen, kann im TwinCAT System Manger (Config-Modus) das CoE-Objekt Restore default parameters, Subindex 001 angewählt werden (s. Abb. Auswahl des PDO‚ Restore default parameters) Abb. 44: Auswahl des PDO Restore default parameters Durch Doppelklick auf SubIndex 001 gelangen Sie in den Set Value -Dialog. -
Seite 58: Support Und Service
Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. Beckhoff Niederlassungen und Vertretungen Wenden Sie sich bitte an Ihre Beckhoff Niederlassung oder Ihre Vertretung für den lokalen Support und Service zu Beckhoff Produkten! Die Adressen der weltweiten Beckhoff Niederlassungen und Vertretungen entnehmen Sie bitte unseren Internetseiten: https://www.beckhoff.de... -
Seite 60: Mehr Informationen
