PLCopen Motion Control
Verhalten des Bausteins
Auf eine steigende Flanke an Execute hin untersucht der Baustein das übergebene Achsinterface. Dabei
können eine Reihe von Problemen erkannt und gemeldet werden:
• Ein Stopp kann nur ausgeführt werden, wenn die Achse eine aktive Bewegung ausführt. Befindet sie
sich im Stillstand meldet der Baustein sofort Done .
• Befindet sich die Achse in einem gestörten Zustand oder führt sie gerade eine Stop-Operation durch
wird mit Error und ErrorID:=dwTcHydErrCdNotReady reagiert.
• Befindet sich die Achse in einem Zustand, in dem sie durch eine Kopplung mit einer anderen Achse
oder einen vergleichbaren Mechanismus kontrolliert wird reagiert sie mit Error und
ErrorID:=dwTcHydErrCdNotReady.
Wenn diese Überprüfungen ohne Problem durchgeführt werden konnten wird die Stop-Operation initiiert.
Dabei wird der Stellwert der Achse unmittelbar und ohne jede Rampe auf 0 gesetzt. Anschließend werden
alle Ausgaben von Steuer- oder Regelspannungen unterdrückt, solange Execute auf TRUE gesetzt ist.
3.2.12
MC_MoveAbsolute_BkPlcMc (ab V3.0)

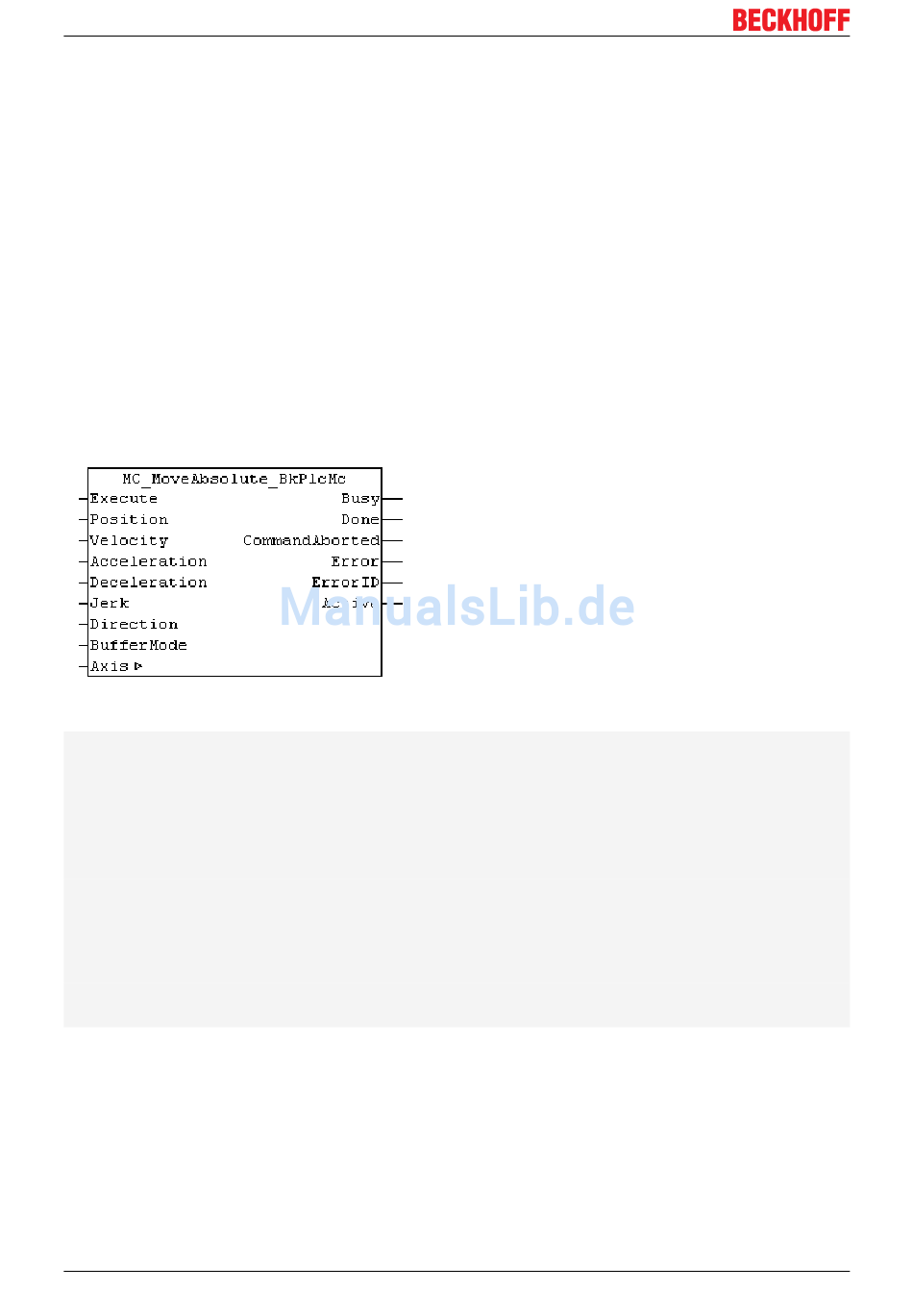

Der Funktionsbaustein startet und überwacht die Bewegung einer Achse.
VAR_INPUT
Execute: BOOL;
Position: LREAL;
Velocity: LREAL;
Acceleration: LREAL;
Deceleration: LREAL;
Jerk: LREAL;
Direction: MC_Direction_BkPlcMc:=MC_Shortest_Way_BkPlcMc; (ab/from V3.0.8)
BufferMode: MC_BufferMode_BkPlcMc:=Aborting_BkPlcMc; (ab/from V3.0.8)
END_VAR
VAR_OUTPUT
Busy: BOOL;
Done: BOOL;
CommandAborted: BOOL;
Error: BOOL;
ErrorID: UDINT;
END_VAR
VAR_INOUT
Axis: Axis_Ref_BkPlcMc;
END_VAR
Execute: Eine steigende Flanke an diesem Eingang startet die Bewegung.
Position: Die Zielposition der Bewegung in Istwert-Einheiten der Achse.
Velocity: Die geforderte Geschwindigkeit der Bewegung in Istwert-Einheiten der Achse pro Sekunde.
Acceleration: Die geforderte Beschleunigung in Istwert-Einheiten der Achse pro Quadrat-Sekunde. Ist
dieser Parameter 0.0 wird er durch einen Defaultwert aus den Achsparametern ersetzt.
Deceleration: Die geforderte Verzögerung in Istwert-Einheiten der Achse pro Quadrat-Sekunde. Ist dieser
Parameter 0.0 wird er durch einen Defaultwert aus den Achsparametern ersetzt.
