9. Forbind de røde og sorte ledninger fra beslaget med det kabel, der forbinder ankeret med køretøjet (6390-001-135).
Forbind den røde ledning fra beslaget med den røde ledning på det kabel, der forbinder ankeret med køretøjet. Forbind
den sorte ledning fra beslaget med den sorte ledning på det kabel, der forbinder ankeret med køretøjet. Før eventuel
overskydende ledning gennem den elektriske gummiskive.
B B e e m m æ æ r r k k - - Hvis du har en tidligere installeret gulvplade uden det kabel, der forbinder ankeret med køretøjet, skal du
måle enten 7,6 cm eller 17,8 cm mod hovedenden fra positionsindikator A (Figur 7). Afmærk positionen midt i kanalen.
Dette er stedet til eltilførslen. Se Sådan installeres gulvpladen (6390-009-020) for anvisninger i tilslutning af el.
C
B
B B e e m m æ æ r r k k - - Sikkerhedskrogen (B) og ekstra monteringshul-placeringer (C) vises kun som reference (Figur 7). De bruges
ikke til installation af P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Placér stikkene i gulvpladelommen.
11. Kom silikonefugemasse på den elektriske gummiskive for helt at forsegle den elektriske passage.
A A D D V V A A R R S S E E L L - - Sørg altid for, at alle huller til ydersiden af køretøjet er forseglet for at forhindre, at der kommer
udstødningsgas ind i køretøjets patientrum.
12. Drej drejehætterne (A) en halv omgang for at få adgang til de installerede gulvpladebolte, der er placeret under
hætterne (Figur 8).
B B e e m m æ æ r r k k - - Stram ikke gulvpladeboltene helt til, indtil alle fire bolte er sat korrekt i og er startet.
13. Brug en 3/8 tommer sekskantnøgle til at installere den fastgjorte gulvpladebolt, som er tættest på hovedenden.
14. Brug en 3/8" sekskantnøgle til at installere de tre andre fastgjorte gulvpladebolte (A) i de to klamper (Figur 8).
15. Brug en momentnøgle til at stramme hver gulvpladebolt til 81+/-14Nm (60±10 fod-pund).
A A D D V V A A R R S S E E L L - - Sørg altid for at spænde alle fire gulvpladebolte som anbefalet.
6392-009-005 Rev F.1

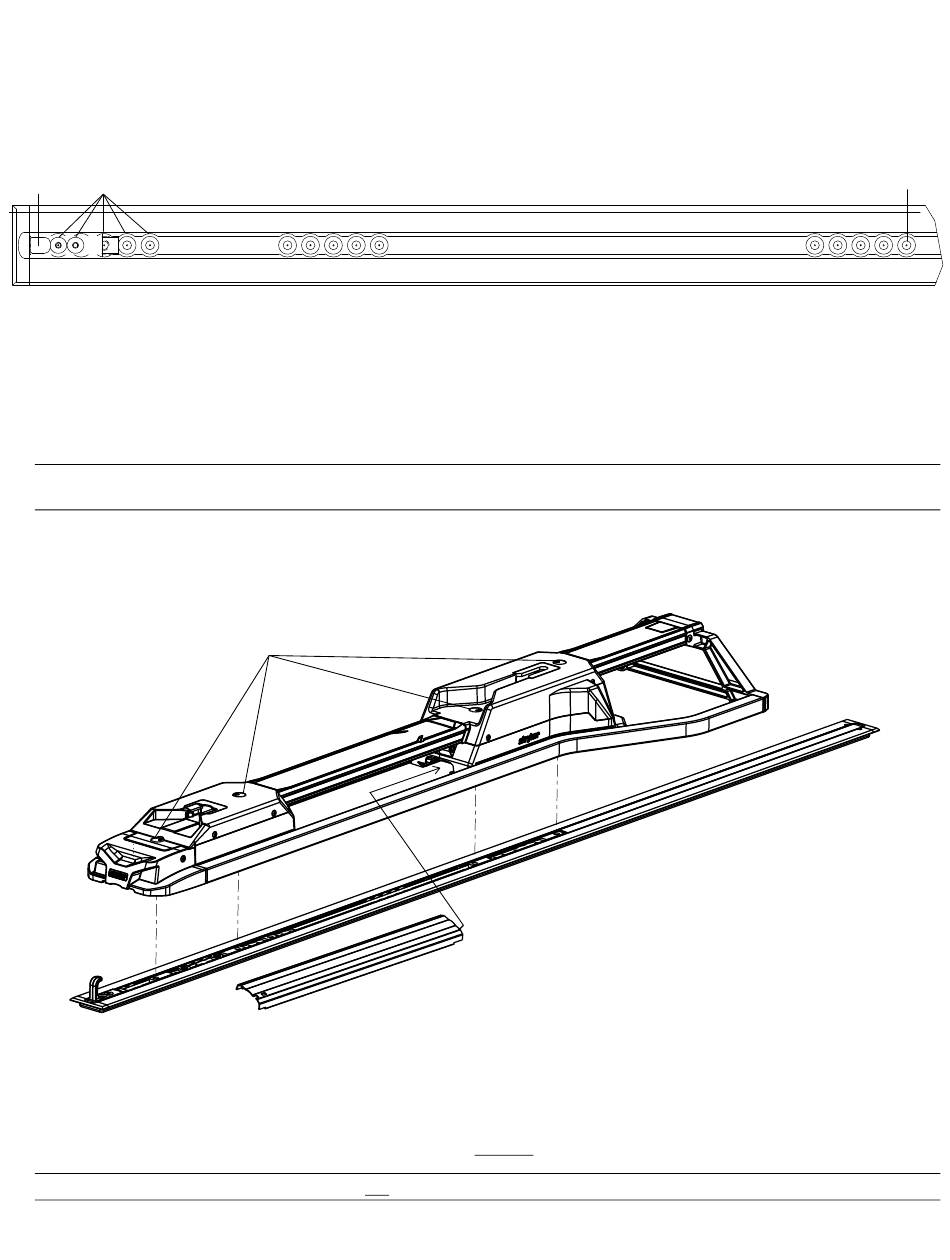

F F i i g g u u r r 7 7 – – G G u u l l v v p p l l a a d d e e p p o o s s i i t t i i o o n n s s i i n n d d i i k k a a t t o o r r - - f f o o d d e e n n d d e e
A A
F F i i g g u u r r 8 8 – – F F a a s s t t g g ø ø r r b b e e s s l l a a g g e e t t
B
A
