Listwy nośne można umieszczać wyłącznie w miejscach oznaczonych
wyrównać je z płytą podłogową tak, aby wpadły w wycięcie. Obie listwy nośne są identyczne i należy je instalować płaską
stroną do dołu. Wymiary obu listw nośnych zostały zmierzone od zatyczki na końcu płyty podłogowej.
1. Włożyć pierwszą listwę nośną (A) i wsunąć w kierunku stóp.
2. Włożyć drugą listwę nośną (B).
Strona
pod-
nóżka
3. Odszukać miejsca na listwy nośne (6392-001-400) i podkładkę lokalizatora listwy (6392-001-401) zgodnie z poniższą
częścią.
4. Kluczem imbusowym 5/32 cala (3,97 mm) wkręcić cztery śruby imbusowe z łbem płaskim (0001-194-000) i cztery
podkładki lokalizatora listwy, aby przymocować listwy nośne. Należy upewnić się, że z każdą listwą zainstalowano dwie
podkładki lokalizatora listwy.
5. Przejść do Instalowanie systemu Performance-LOAD (stronie 20).

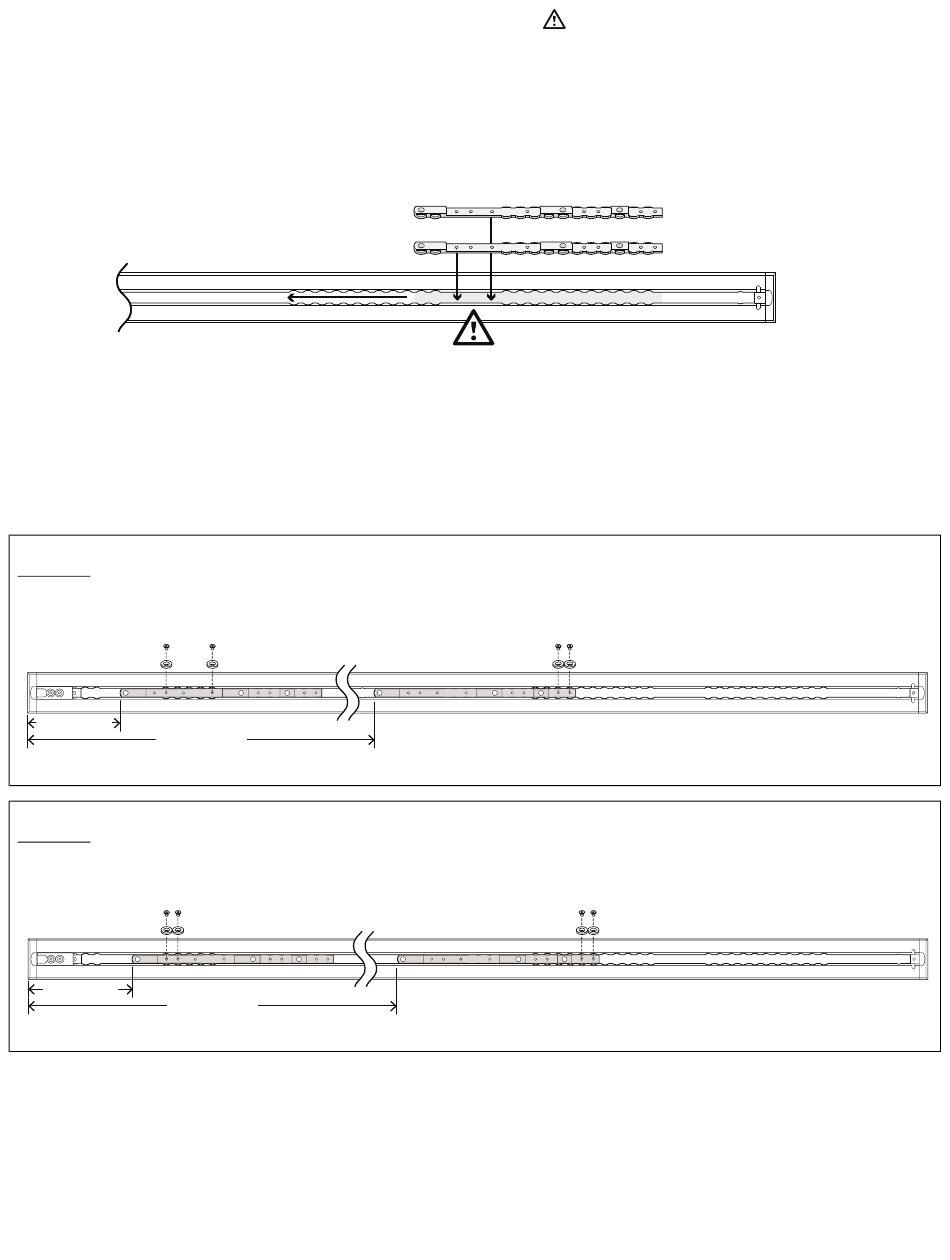

C C z z ę ę ś ś ć ć A A : : 5 cali (13 cm) odstępu od progu do noszy
8" (20.3 cm)
47" (119.4 cm)
C C z z ę ę ś ś ć ć B B : : 6 cali (15 cm) odstępu od progu do noszy
9" (22.9 cm)
48" (121.9 cm)
