A A T T E E N N Ţ Ţ I I E E - - Puneţi întotdeauna firele în interiorul buzunarului plăcii de podea, astfel încât ansamblul de fixare să nu
ciupească firele atunci când instalaţi ansamblul de fixare.
9. Conectaţi firul roşu şi cel negru de la ansamblul de fixare la cablul de prindere între ansamblul de ancorare şi vehicul
(6390-001-135). Conectaţi firul roşu de la ansamblul de fixare la firul roşu de pe cablul de prindere între ansamblul de
ancorare şi vehicul. Conectaţi firul negru de la ansamblul de fixare la firul negru de pe cablul de prindere între ansamblul
de ancorare şi vehicul. Treceţi excesul de fire prin garnitura electrică din cauciuc.
N N o o t t ă ă - - Dacă aţi instalat anterior placa de podea fără cablul de prindere între ansamblul de ancorare şi vehicul, măsuraţi
7,6 cm sau 17,8 cm spre capătul pentru cap de la poziţia A a şaibei de localizare (Figura 7). Marcaţi locul de la mijlocul
canalului. Aici va fi locul prizei electrice. Consultaţi Instalarea plăcii de podea (6390-009-020) pentru instrucţiuni privind
conectarea sistemului electric.
C
B

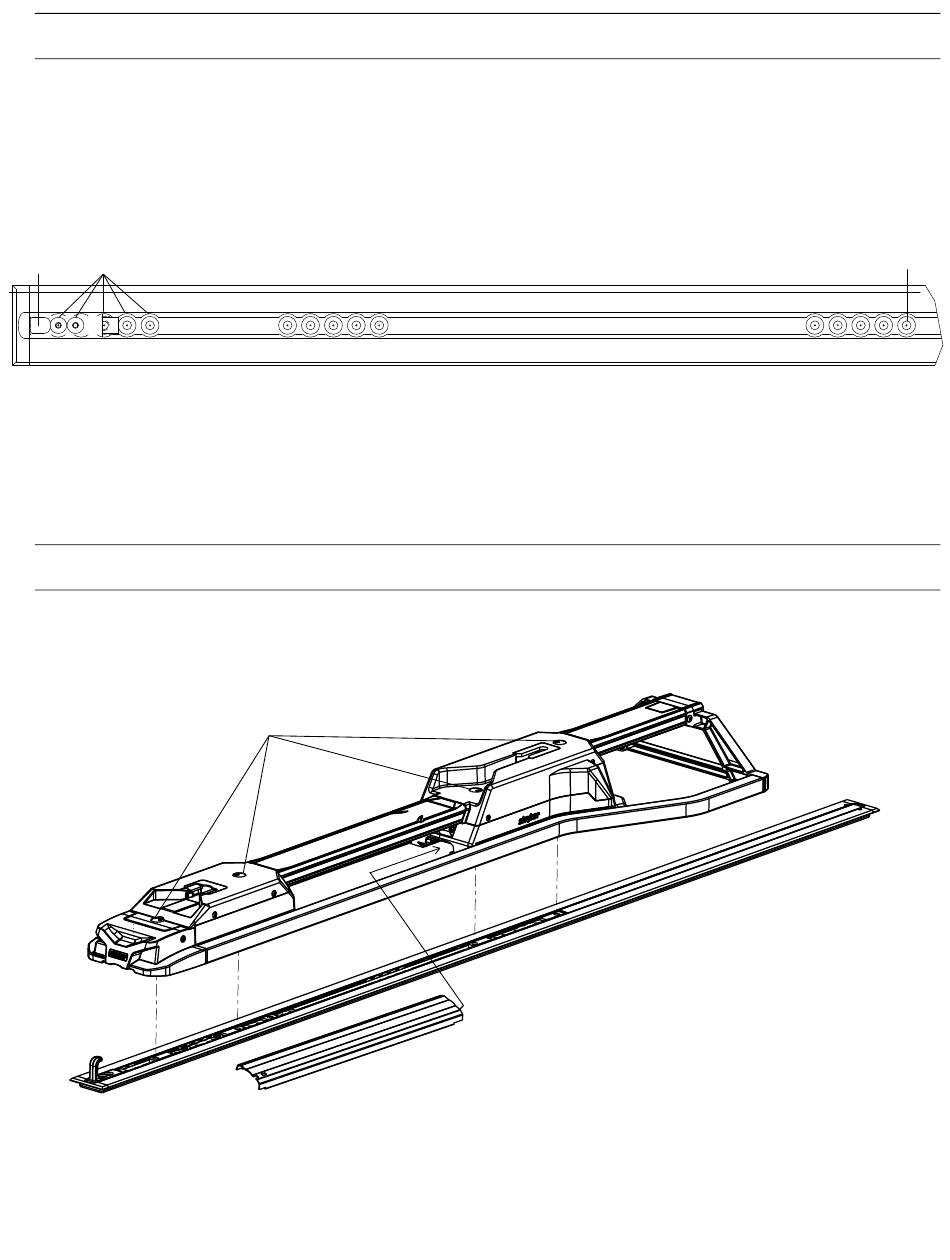

F F i i g g u u r r a a 7 7 – – P P o o z z i i ţ ţ i i a a ş ş a a i i b b e e i i d d e e l l o o c c a a l l i i z z a a r r e e a a p p l l ă ă c c i i i i d d e e p p o o d d e e a a - - c c a a p p ă ă t t u u l l p p e e n n t t r r u u p p i i c c i i o o a a r r e e
N N o o t t ă ă - - Cârligul de siguranţă (B) şi orificiile suplimentare de montare (C) sunt indicate numai ca referinţă (Figura 7).
Acestea nu se folosesc pentru instalarea P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Amplasaţi conectorii în buzunarul plăcii de podea.
11. Aplicaţi material de etanşare cu silicon pe garnitura electrică din cauciuc pentru a etanşa complet pasajul electric.
A A V V E E R R T T I I S S M M E E N N T T - - Etanşaţi întotdeauna toate spaţiile libere spre exteriorul vehiculului, pentru a preveni pătrunderea
gazelor de eşapament în compartimentul pacientului din vehicul.
12. Deplasaţi capacele rotative (A) o jumătate de rotaţie pentru a avea acces la şuruburile ataşate ale plăcii de podea care
se află sub capace (Figura 8).
N N o o t t ă ă - - Nu strângeţi complet şuruburile plăcii de podea până când nu aţi aliniat şi fixate toate cele patru şuruburi.
13. Folosind o cheie hexagonală de 3/8", instalaţi şurubul ataşat al plăcii de podea care se află cel mai aproape de capătul
pentru cap.
RO 22
A A
F F i i g g u u r r a a 8 8 – – A A t t a a ş ş a a r r e e a a d d i i s s p p o o z z i i t t i i v v u u l l u u i i d d e e f f i i x x a a r r e e
B
A
