8. Уложите излишнюю длину провода в выемку под напольную пластину. Совместите четыре отверстия с
монтажными отверстиями планок.
П П Р Р Е Е Д Д О О С С Т Т Е Е Р Р Е Е Ж Ж Е Е Н Н И И Е Е - - Всегда укладывайте провод внутрь выемки под напольную пластину, чтобы не
защемить провод при установке фиксатора.
9. Присоедините красный и черный провода, отходящие от фиксатора, к кабелю соединения основания с
автомобилем (6390-001-135). Присоедините красный провод, отходящий от фиксатора, к красному проводу
кабеля соединения основания с автомобилем. Присоедините черный провод, отходящий от фиксатора, к
черному проводу кабеля соединения основания с автомобилем. Выведите излишки проводки через
изолирующую резиновую проходную муфту.
П П р р и и м м е е ч ч а а н н и и е е - - Если вы имеете дело с ранее установленной напольной пластиной без кабеля соединения
основания с автомобилем, отмерьте 7,6 см или 17,8 см от положения фиксирующей шайбы А по направлению к
головному концу (Рисунок 7). Отметьте точку посередине канала. Здесь будет расположен вход
электросистемы. См. раздел «Установка напольной пластины» (6390-009-020) относительно инструкций по
подключению электросистемы.
C
B

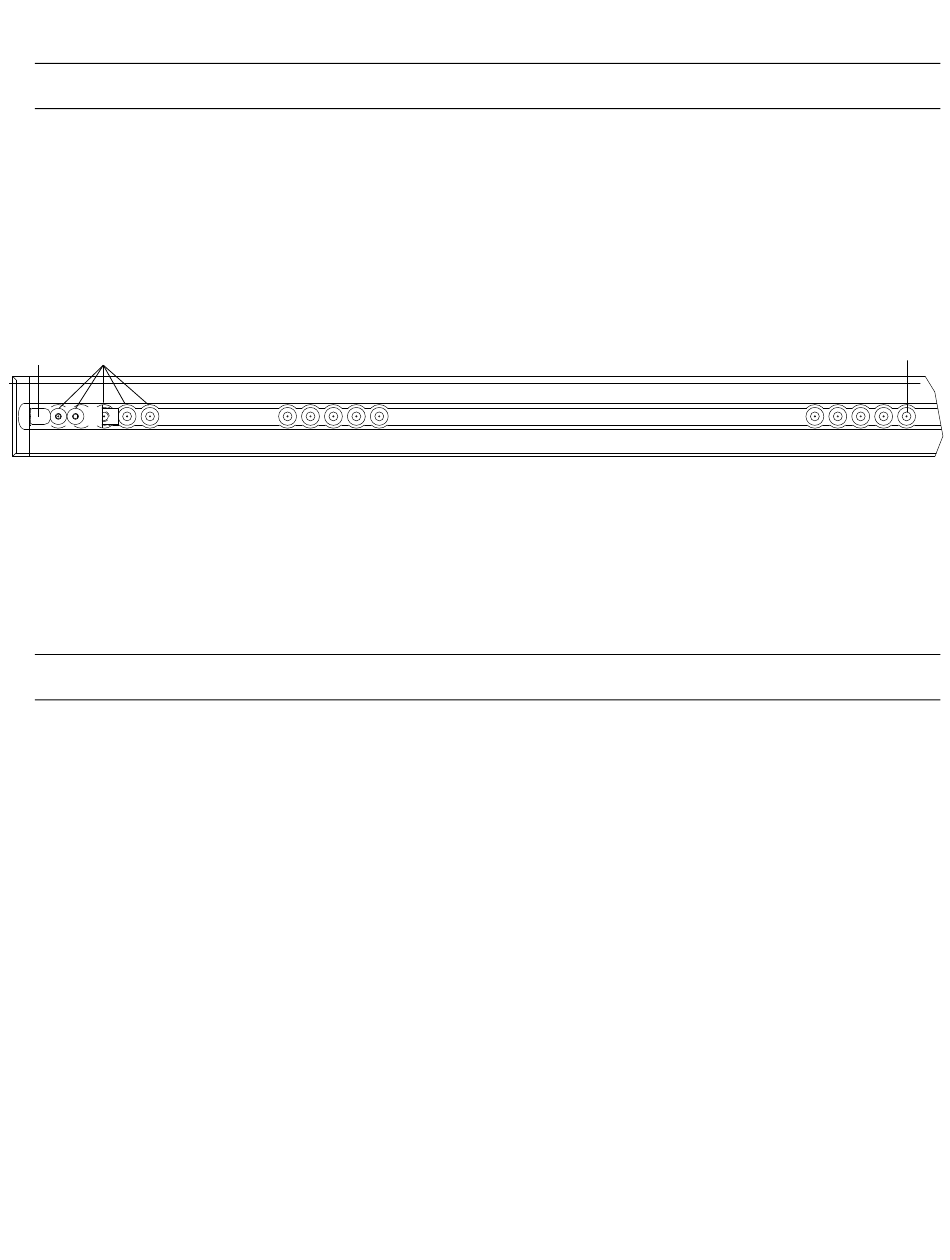

Р Р и и с с у у н н о о к к 7 7 – – Р Р а а с с п п о о л л о о ж ж е е н н и и е е ф ф и и к к с с и и р р у у ю ю щ щ е е й й ш ш а а й й б б ы ы н н а а п п о о л л ь ь н н о о й й п п л л а а с с т т и и н н ы ы с с о о с с т т о о р р о о н н ы ы н н о о ж ж н н о о г г о о к к о о н н ц ц а а
П П р р и и м м е е ч ч а а н н и и е е - - Предохранительный крюк (B) и расположение дополнительных монтажных отверстий (C)
показаны исключительно для справки (Рисунок 7). Они не используются при установке P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Уложите разъемы в выемку под напольную пластину.
11. Нанесите на изолирующую резиновую проходную муфту силиконовый герметик, чтобы полностью
герметизировать место прохождения электропроводки.
П П Р Р Е Е Д Д У У П П Р Р Е Е Ж Ж Д Д Е Е Н Н И И Е Е - - Обязательно перекрывайте герметиком все просветы, ведущие наружу из кузова
автомобиля, чтобы предотвратить попадание выхлопных газов в кузов.
12. Поверните вращающиеся колпачки (A) на пол-оборота, чтобы открыть присоединенные болты напольной
пластины, находящиеся под колпачками (Рисунок 8).
П П р р и и м м е е ч ч а а н н и и е е - - Не затягивайте болты напольной пластины полностью, пока все четыре болта не будут
совмещены с отверстиями и наживлены.
