1. Pažljivo postavite P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D na vrh sklopa podne ploče. Poravnajte dva vijka na gornjem kraju s dva otvora
u bitvi kao što je prikazano u Slika 5.
2. Ako ne planirate ugraditi pokrove podne ploče, pređite na korak 6.
3. Za instaliranje pokrova podne ploče izmjerite izloženi utor na gornjem i donjem kraju podne ploče radi prilagođavanja
pokrova podne ploče, što je uključeno u komplet sklopa podne ploče (6390-009-020). Pogledajte Ugradnja podne ploče
(stranica 10).
N N a a p p o o m m e e n n a a - - Preporučuje se da dodate još (1 inč) 2,5 cm pokrovu podne ploče na donjem kraju kako biste omogućili
preklapanje sa P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
4. Pilom odrežite dva komada pokrova podne ploče da bi odgovarali izmjerenoj dužini na oba kraja. Pokrov podne ploče
ne prekriva bitvu. Da biste pokrili bitvu, odrežite ili uklonite okomite jezičke na mjestima gdje mogu dodirivati bitvu (Slika
6).
5. Gumenim čekićem utisnite svaki pokrov podne ploče u podnu ploču (strana s kukom prva).
N N a a p p o o m m e e n n a a - - Da izvadite pokrov podne ploče koristite odvijač s ravnim vrhom na strani pokrova s izdignutim rubom.
6. Ukoliko vaš sustav nije opremljen induktivnim (bežičnim) punjenjem, prijeđite na 12. korak.
7. Ukoliko je vaš sustav opremljen induktivnim (bežičnim) punjenjem, slijedite korake 8-11.
8. Položite višak žice u utor podne ploče. Poravnajte četiri rupe s rupama za pričvršćivanje u bitvama.
O O P P R R E E Z Z - - Uvijek položite žicu unutar utora podne ploče kako sklop pričvršćivača ne bi stezao žicu prilikom ugradnje
sklopa pričvršćivača.
HR 20
Poravnanje

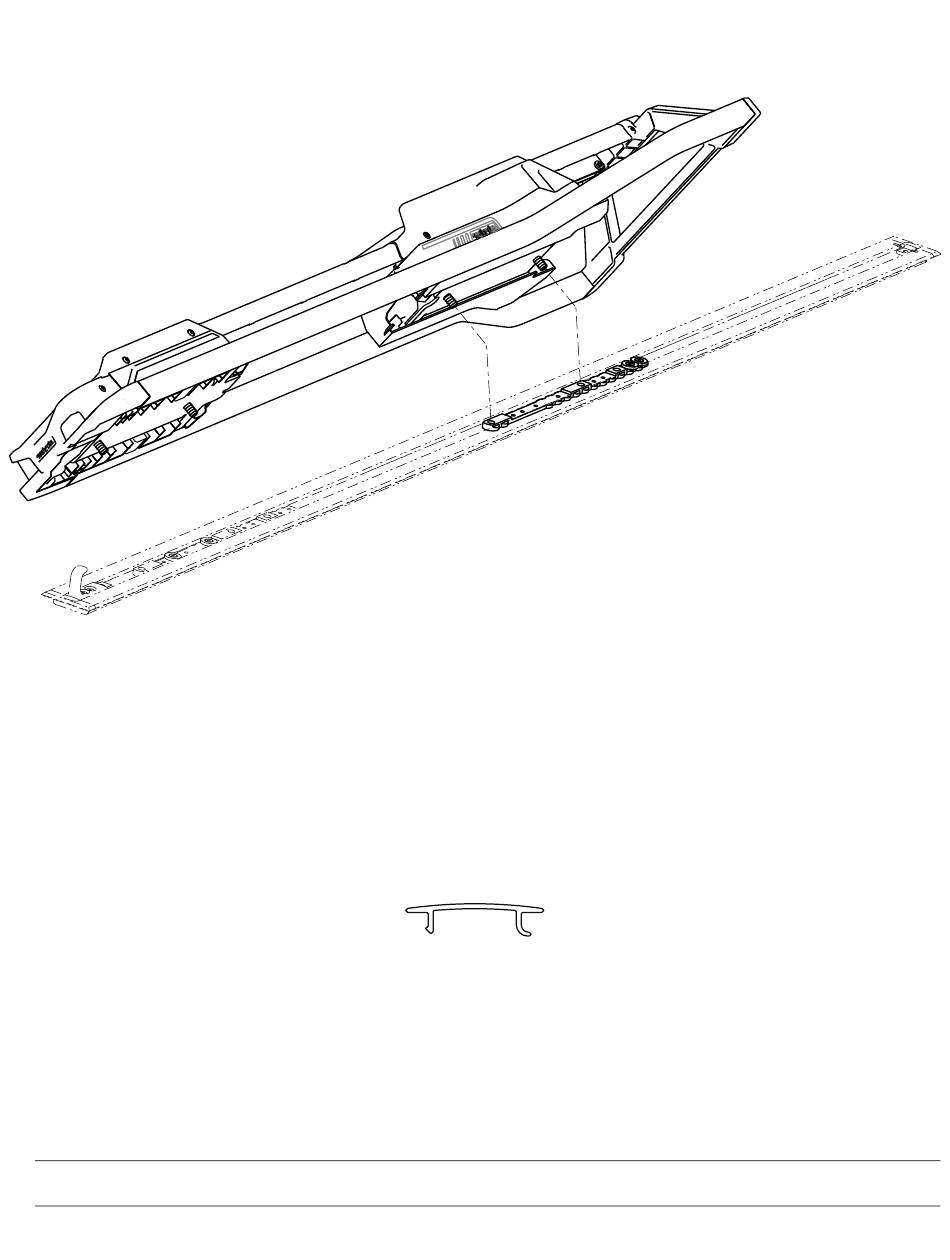

S S l l i i k k a a 5 5 – – P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
S S l l i i k k a a 6 6 – – O O d d r r e e ž ž i i t t e e p p o o k k r r o o v v e e p p o o d d n n e e p p l l o o č č e e . .
