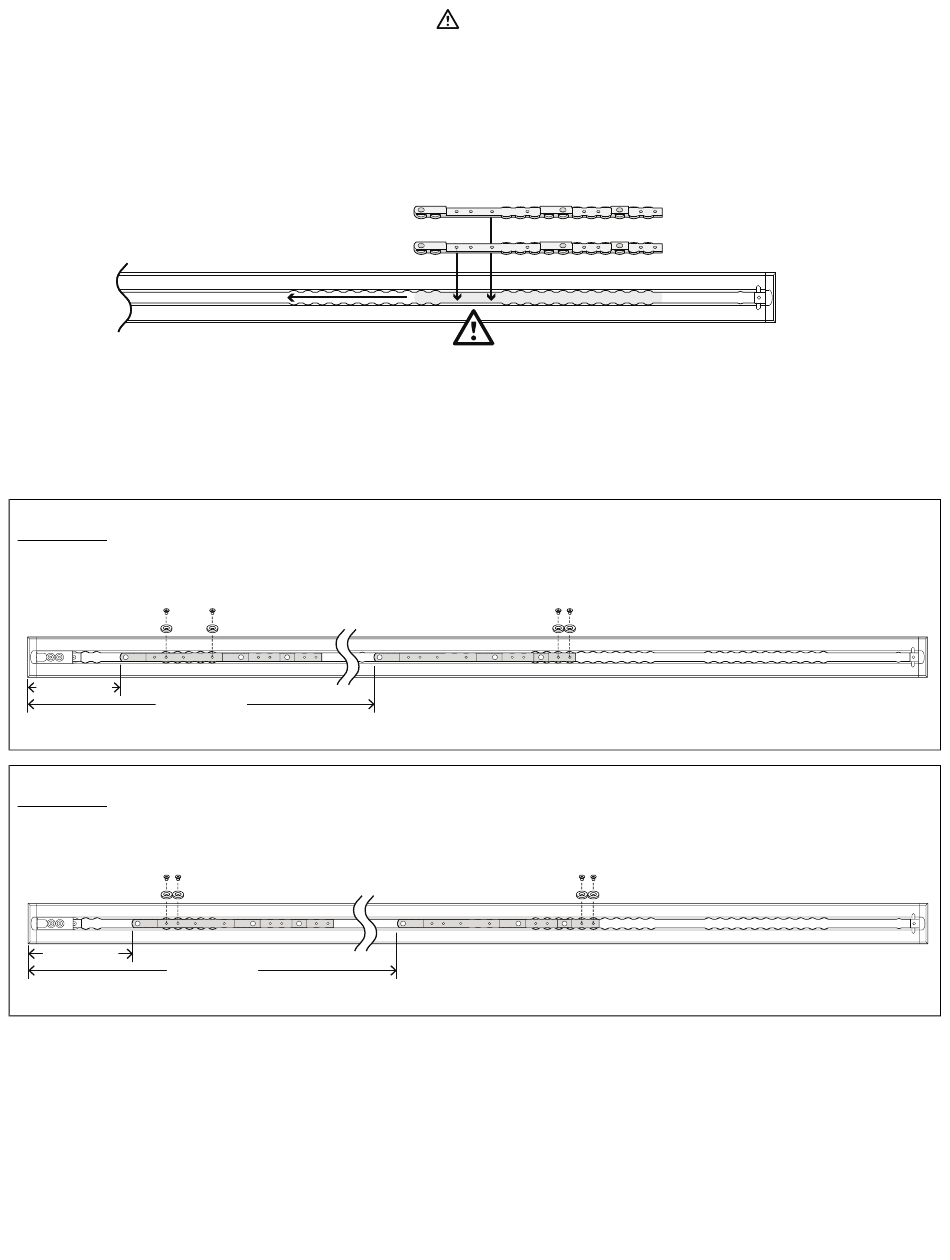

Bitve možete umetnuti samo tamo gdje je naznačeno sa
da upadnu. Obe bitve su jednake i moraju se ugraditi s ravnom stranom prema dolje. Obe dimenzije bitvi uzete su s kapice
na kraju podne ploče.
1. Umetnite prvu bitvu (A) i gurnite je prema donjem kraju.
2. Umetnite drugu bitvu (B).
Donji
kraj
3. Odredite mjesta bitve (6392-001-400) i podloške lokatora bitve (6392-001-401) prema odjeljku u nastavku.
4. Šesterokutnim ključem od 5/32" postavite četiri vijka s ravnom glavom (0001-194-000) i četiri podloške lokatora bitve da
biste učvrstili bitve. Pazite da ugradite dvije podloške lokatora bitve za svaku bitvu.
5. Prijeđite na Ugradnja sustava Performance-LOAD (stranica 19).
O O d d j j e e l l j j a a k k A A : : (5 inča) 13 cm udaljenost od praga do kreveta
8" (20.3 cm)
47" (119.4 cm)
O O d d j j e e l l j j a a k k B B : : 6 inča 15 cm udaljenost od praga do kreveta
9" (22.9 cm)
48" (121.9 cm)
HR 12
. Koristite suženi dio bitvi za poravnanje s podnom pločom, tako
(B)
(A) Gornji
kraj
