Stryker Performance-LOAD Cot Fastener System Betriebsanleitung Seite 539

V V e e l l g g e e h h v v o o r r P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D s s k k a a l l i i n n s s t t a a l l l l e e r r e e s s
Følg disse trinnene for å bestemme plassering og orientering av klemmer og pakningen på klemmens hurtigkobling:
1. Velg avstand mellom dørterskel og båre (A) (Figur 4).
Noter avstanden her: _____
2. Bruk tabellen nedenfor, og velg seksjon basert på avstanden mellom dørterskel og båre (A).
Noter din seksjon her:_____
3. Fortsett til din seksjon for å installere klemmene.
A

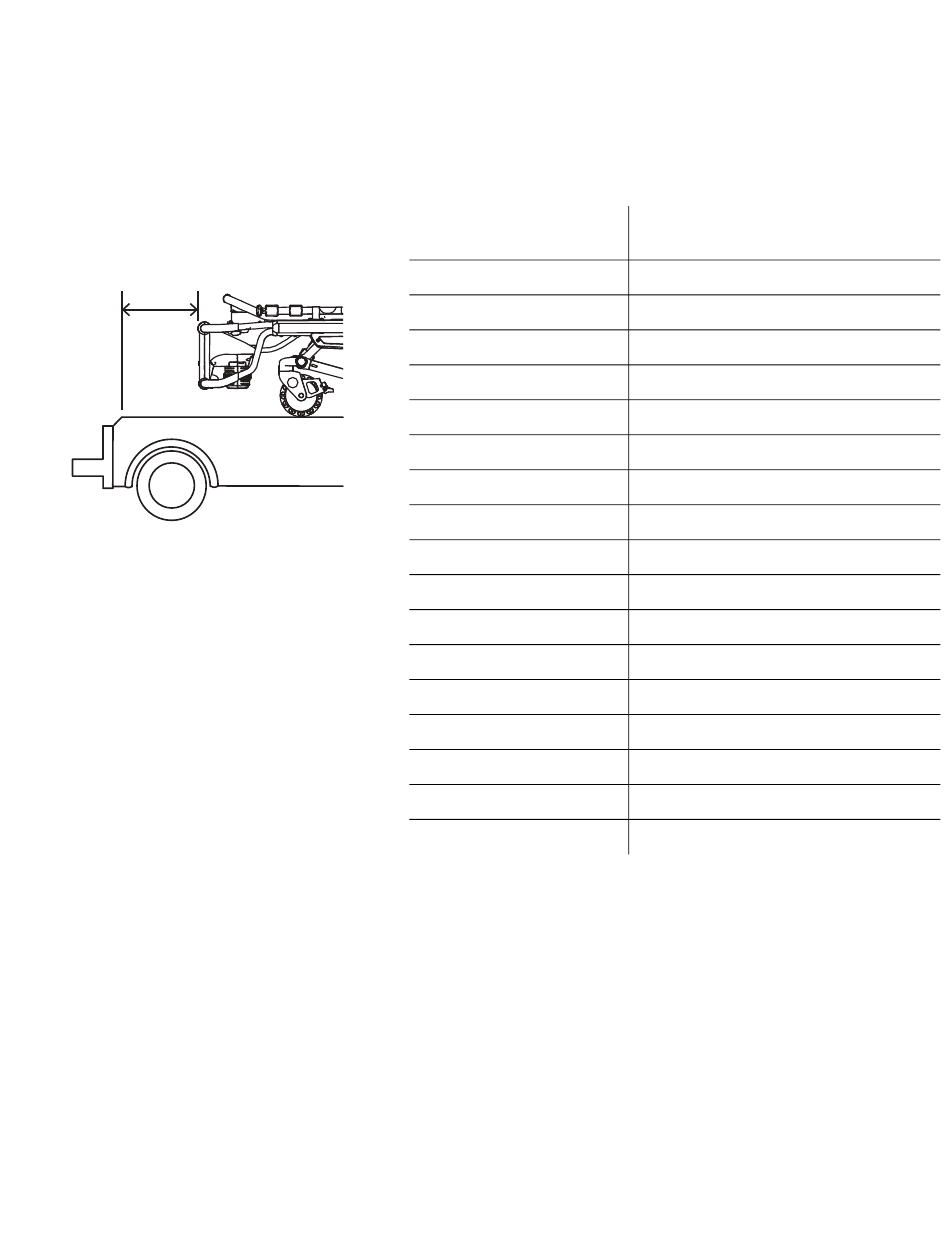

F F i i g g u u r r 4 4 – – A A v v s s t t a a n n d d f f r r a a d d ø ø r r t t e e r r s s k k e e l l t t i i l l b b å å r r e e ( ( A A ) )
6392-009-005 Rev F.1
A A v v s s t t a a n n d d f f r r a a d d ø ø r r t t e e r r s s k k e e l l t t i i l l
b b å å r r e e ( ( A A ) )
13 cm (5 tommer)
6 tommer (6 tommer)
7 in. (7 tommer)
20 cm (8 tommer)
23 cm (9 tommer)
10 tommer (10 tommer)
28 cm (11 tommer)
12 tommer (12 tommer)
33 cm (13 tommer)
36 cm (14 tommer)
15 in. (15 tommer)
16 in. (16 tommer)
43 cm (17 tommer)
46 cm (18 tommer)
19 tommer (19 tommer)
51 cm (20 tommer)
21 tommer (21 tommer)
S S e e k k s s j j o o n n
Seksjon A (side 12)
Seksjon B (side 12)
Seksjon C (side 12)
Seksjon D (side 13)
Seksjon E (side 13)
Seksjon F (side 15)
Seksjon G (side 15)
Seksjon H (side 15)
Seksjon I (side 16)
Seksjon J (side 16)
Seksjon K (side 16)
Seksjon L (side 17)
Seksjon M (side 17)
Seksjon N (side 17)
Seksjon O (side 18)
Seksjon P (side 18)
Seksjon Q (side 18)
