9. Anslut de röda och svarta ledningarna från fästanordningen till fordonsförankringskabeln (6390–001–135). Anslut den
röda ledningen från fästanordningen till den röda ledningen på fordonsförankringskabeln. Anslut den svarta ledningen
från fästanordningen till den svarta ledningen på fordonsförankringskabeln. Mata igenom överbliven kabel genom den
elektriska skyddshylsan av gummi.
O O b b s s ! ! - - Om du har en tidigare installerad golvplatta utan fordonsförankringskabel mäter du upp 7,6 cm eller 17,8 cm mot
huvudänden från lokaliseringsposition A (Figur 7). Markera positionen mitt på kanalen. Detta blir elingångsstället. Se
Installera golvplattan (6390-009-020) för anvisningar om hur elen ska anslutas.
C
B
O O b b s s ! ! - - Säkerhetskrokens (B) och de extra monteringshålens positioner (C) visas endast för referens (Figur 7). De
används inte för installation av P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Sätt i kontakterna i golvplattans ficka.
11. Täta den elektriska skyddshylsan av gummi med silikon för fullständig försegling av de elektriska genomföringarna.
V V A A R R N N I I N N G G - - Täta alltid till alla luckor på utsidan av fordonet för att förhindra att avgaser kommer in i fordonets
patientdel.
12. Vrid på snurrlocken (A) ett halvt varv för att komma åt de anslutna golvplattebultarna som sitter under locken (Figur 8).
O O b b s s ! ! - - Dra inte åt golvplattans bultar helt förrän alla fyra bultarna har riktats in och påbörjats.
13. Använd en 3/8-tums (9,5 mm) insexnyckel och installera den anslutna golvplattebult som sitter närmast huvudänden.
14. Använd en 3/8-tums (9,5 mm) insexnyckel och installera de andra tre anslutna golvplattebultarna (A) i de båda
knaparna (Figur 8).
15. Använd en momentnyckel och dra åt varje golvplattebult till 81±14 Nm (60±10 ft-lb).
V V A A R R N N I I N N G G - - Kontrollera alltid att du drar åt alla fyra golvplattebultar till rekommenderat åtdragningsmoment.
6392-009-005 Rev F.1

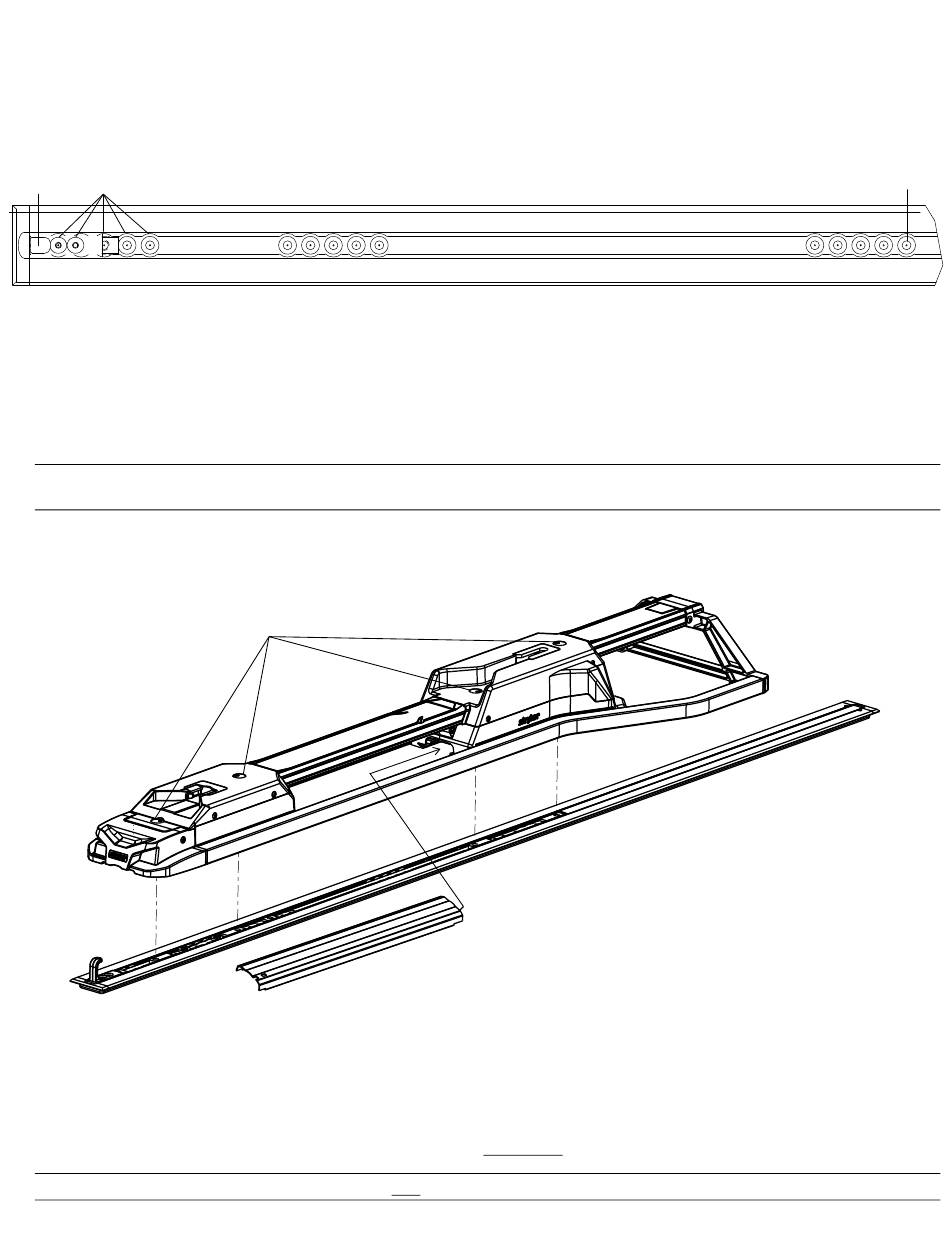

F F i i g g u u r r 7 7 – – P P o o s s i i t t i i o o n n f f ö ö r r g g o o l l v v p p l l a a t t t t a a n n s s l l o o k k a a l l i i s s e e r r i i n n g g – – f f o o t t ä ä n n d d e e
