I I n n s s t t a a l l l l i i e e r r e e n n d d e e r r B B o o d d e e n n p p l l a a t t t t e e
Die Stryker-Universalbodenplatte im Patientenraum des Fahrzeugs installieren, bevor das Tragenbefestigungssystem
installiert wird. Eine Anleitung findet sich in der Installationsanleitung (6390-009-020) zur globalen Bodenplatte von Stryker.
C C h h e e c c k k l l i i s s t t e e f f ü ü r r d d a a s s P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D M M o o n n t t a a g g e e k k i i t t
Es muss sichergestellt werden, dass alle Komponenten vorhanden sind, die für die Installation des P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Systems erforderlich sind.
Komponenten des P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D Montagekits (6392-001-014)
(2) Leisten (6392-001-400)
(4) Senkkopfschrauben (0001-194-000)
H H i i n n w w e e i i s s - - Sechskantschlüssel und Ausbauwerkzeug-Verlängerung (Abbildung 3) im Inneren der mittleren
Abdeckungsbaugruppe aufbewahren, sodass sie bei der Durchführung von Schnellausbau des Performance-LOAD (Seite
25) zugänglich sind.
A A b b b b i i l l d d u u n n g g 3 3 – – S S e e c c h h s s k k a a n n t t s s c c h h l l ü ü s s s s e e l l u u n n d d A A u u s s b b a a u u w w e e r r k k z z e e u u g g - - V V e e r r l l ä ä n n g g e e r r u u n n g g
6392-009-005 Rev F.1
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)

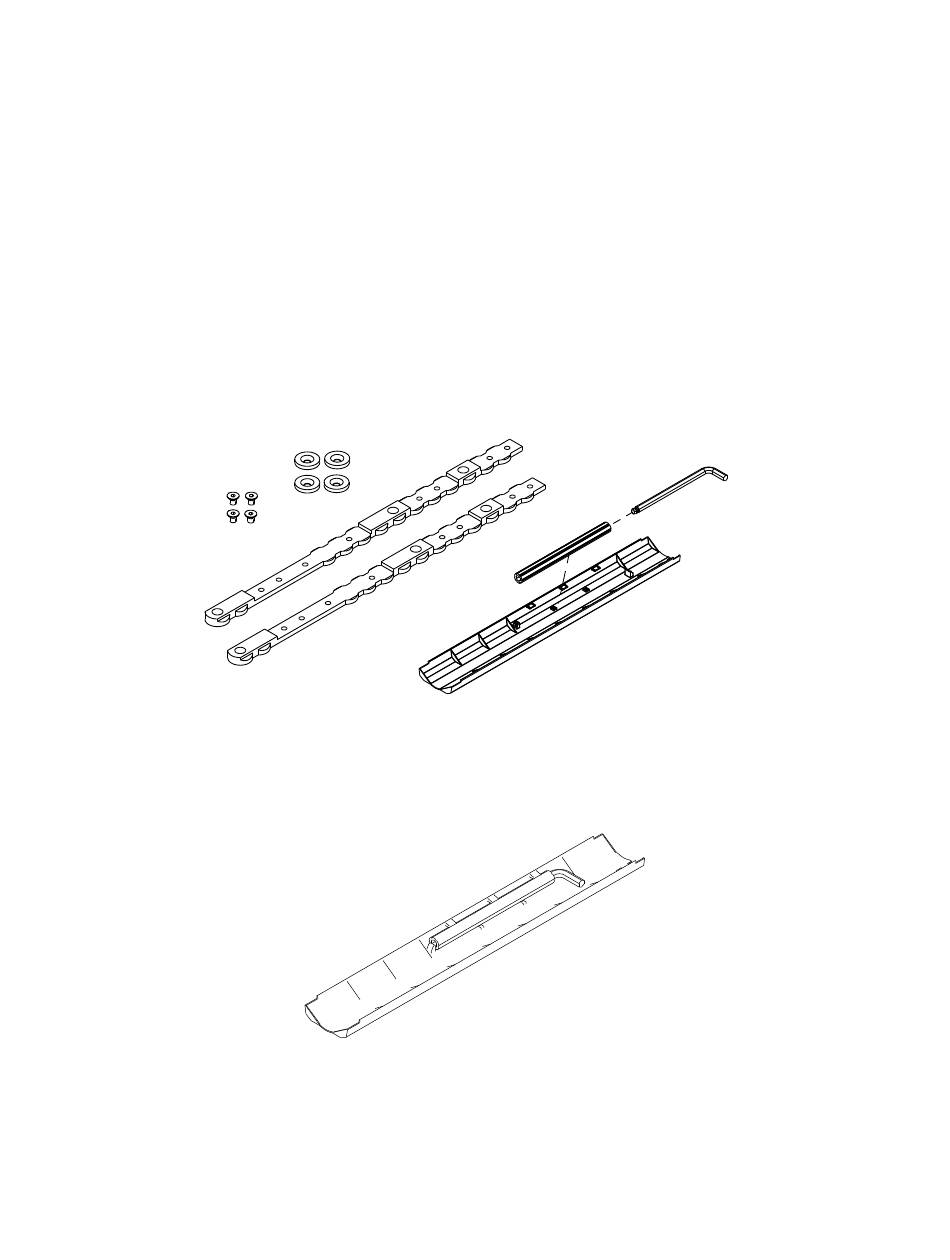

A A b b b b i i l l d d u u n n g g 2 2 – – K K o o m m p p o o n n e e n n t t e e n n d d e e s s P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D M M o o n n t t a a g g e e k k i i t t s s
(4) Unterlegscheiben für Leisten-Passlöcher (6392-001-401)
(1) mittlere Abdeckungsbaugruppe (6392-001-011)
• (1) Sechskantschlüssel (0057-011-000)
• (1) Bodenplattenabdeckung (6392-001-403)
• (1) Ausbauwerkzeug-Verlängerung (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
