3. Tehke kindlaks klambri (6392-001-400) ja klambri asukoha fikseerimise seibi (6392-001-401) asukohad valitud jaotise
järgi.
4. Klambrite kinnitamiseks paigaldage neli lamepeakruvi (0001-194-000) ja neli klambri asukoha fikseerimise seibi,
kasutades 5/32" kuuskantvõtit. Paigaldage kindlasti kaks klambri asukoha fikseerimise seibi klambri kohta.
5. Jätkake Süsteemi Performance-LOAD paigaldamine (lk 19).

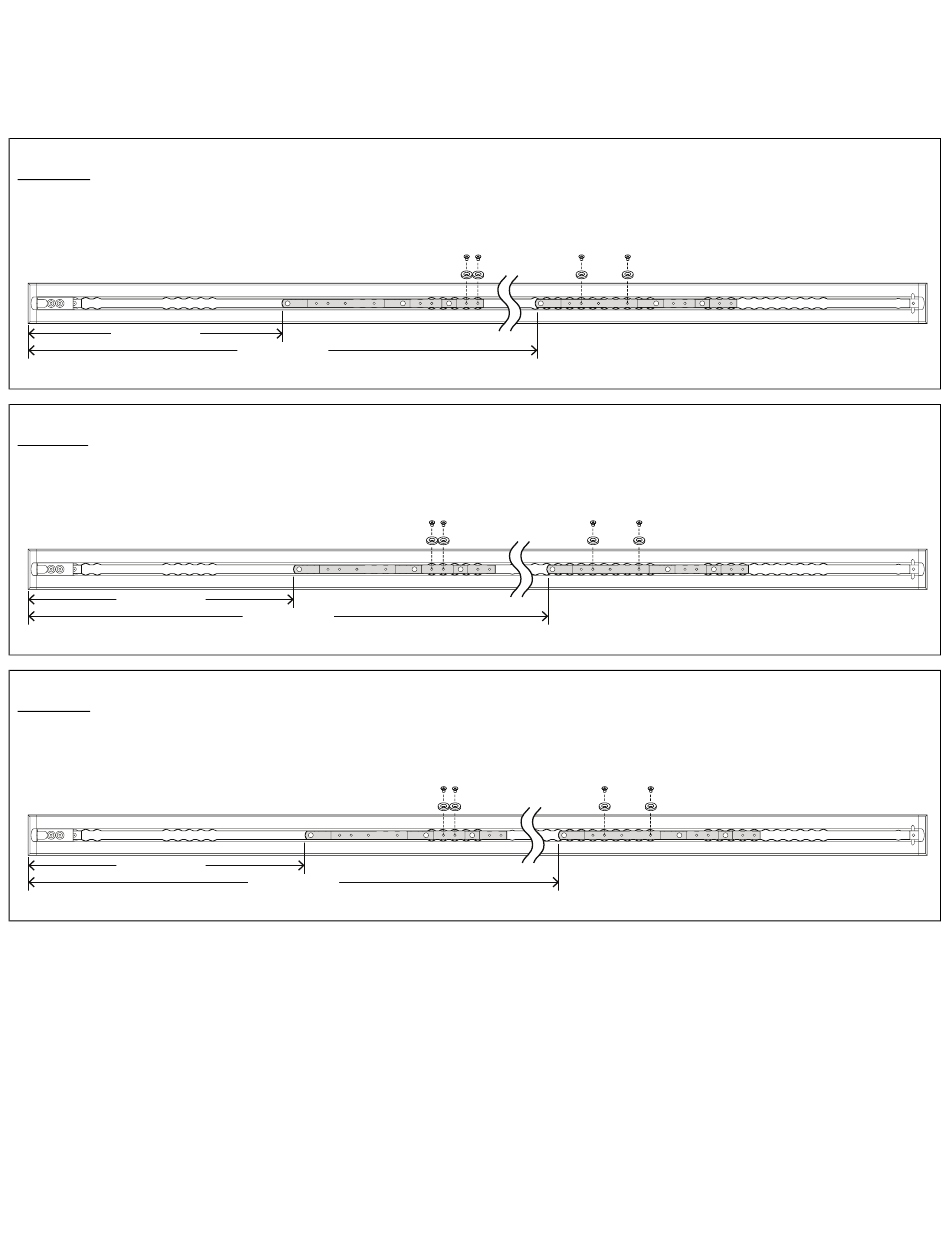

J J a a o o t t i i s s O O : : 19 tolli (48 cm) läve ja lavatsi vahemaa
22"(55.9 cm)
J J a a o o t t i i s s P P : : 20 tolli (51 cm) läve ja lavatsi vahemaa
23"(58.4 cm)
J J a a o o t t i i s s Q Q : : 21 tolli (53 cm) läve ja lavatsi vahemaa
24"(61.0 cm)
S S ü ü s s t t e e e e m m i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D p p a a i i g g a a l l d d a a m m i i n n e e
V V a a j j a a l l i i k k u u d d t t ö ö ö ö r r i i i i s s t t a a d d : :
Rauasaag
Sälkkruvikeeraja
3/8" momentvõti (ft-lb) > 60 ft-lb
P P r r o o t t s s e e d d u u u u r r
6392-009-005 Rev F.1
61" (154.9 cm)
62" (157.5 cm)
63" (160.0 cm)
Kummivasar
3/8" kuuskantvõti (pikkus vähemalt 5-3/8 tolli (13,7 cm))
Silikoonhermeetik
19 ET
