S S e e l l e e z z i i o o n n e e d d e e l l l l a a p p o o s s i i z z i i o o n n e e d d i i i i n n s s t t a a l l l l a a z z i i o o n n e e d d i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Eseguire le seguenti operazioni per determinare la posizione e l'orientamento delle barre e delle rondelle.
1. Selezionare la distanza tra soglia e barella (A) (Figura 4).
Prendere nota della distanza qui: _____
2. Servendosi della tabella sottostante, selezionare la sezione appropriata in base alla distanza tra soglia e barella (A).
Prendere nota della sezione qui: _____
3. Procedere alla sezione indicata per installare le barre.
A

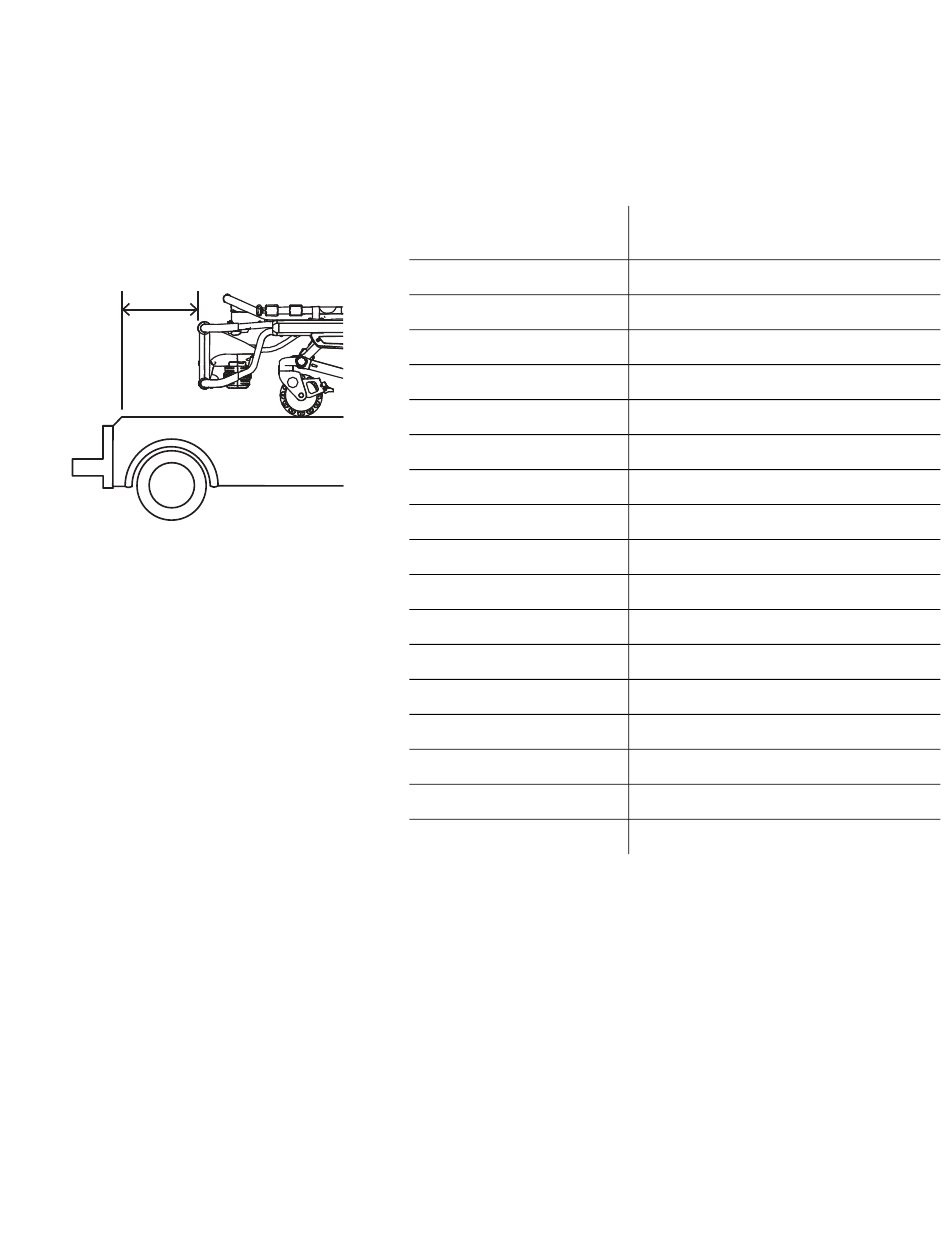

F F i i g g u u r r a a 4 4 – – D D i i s s t t a a n n z z a a t t r r a a s s o o g g l l i i a a e e b b a a r r e e l l l l a a ( ( A A ) )
6392-009-005 Rev F.1
D D i i s s t t a a n n z z a a t t r r a a s s o o g g l l i i a a e e
b b a a r r e e l l l l a a ( ( A A ) )
13 cm (5 pollici)
6 pollici (6 pollici)
18 cm (7 pollici)
20 cm (8 pollici)
23 cm (9 pollici)
25 cm (10 pollici)
28 cm (11 pollici)
30 cm (12 pollici)
33 cm (13 pollici)
36 cm (14 pollici)
38 cm (15 pollici)
41 cm (16 pollici)
43 cm (17 pollici)
46 cm (18 pollici)
19 pollici (19 pollici)
51 cm (20 pollici)
53 cm (21 pollici)
S S e e z z i i o o n n e e
Sezione A (pagina 12)
Sezione B (pagina 12)
Sezione C (pagina 12)
Sezione D (pagina 13)
Sezione E (pagina 13)
Sezione F (pagina 15)
Sezione G (pagina 15)
Sezione H (pagina 15)
Sezione I (pagina 16)
Sezione J (pagina 16)
Sezione K (pagina 16)
Sezione L (pagina 17)
Sezione M (pagina 17)
Sezione N (pagina 17)
Sezione O (pagina 18)
Sezione P (pagina 18)
Sezione Q (pagina 18)
11 IT
