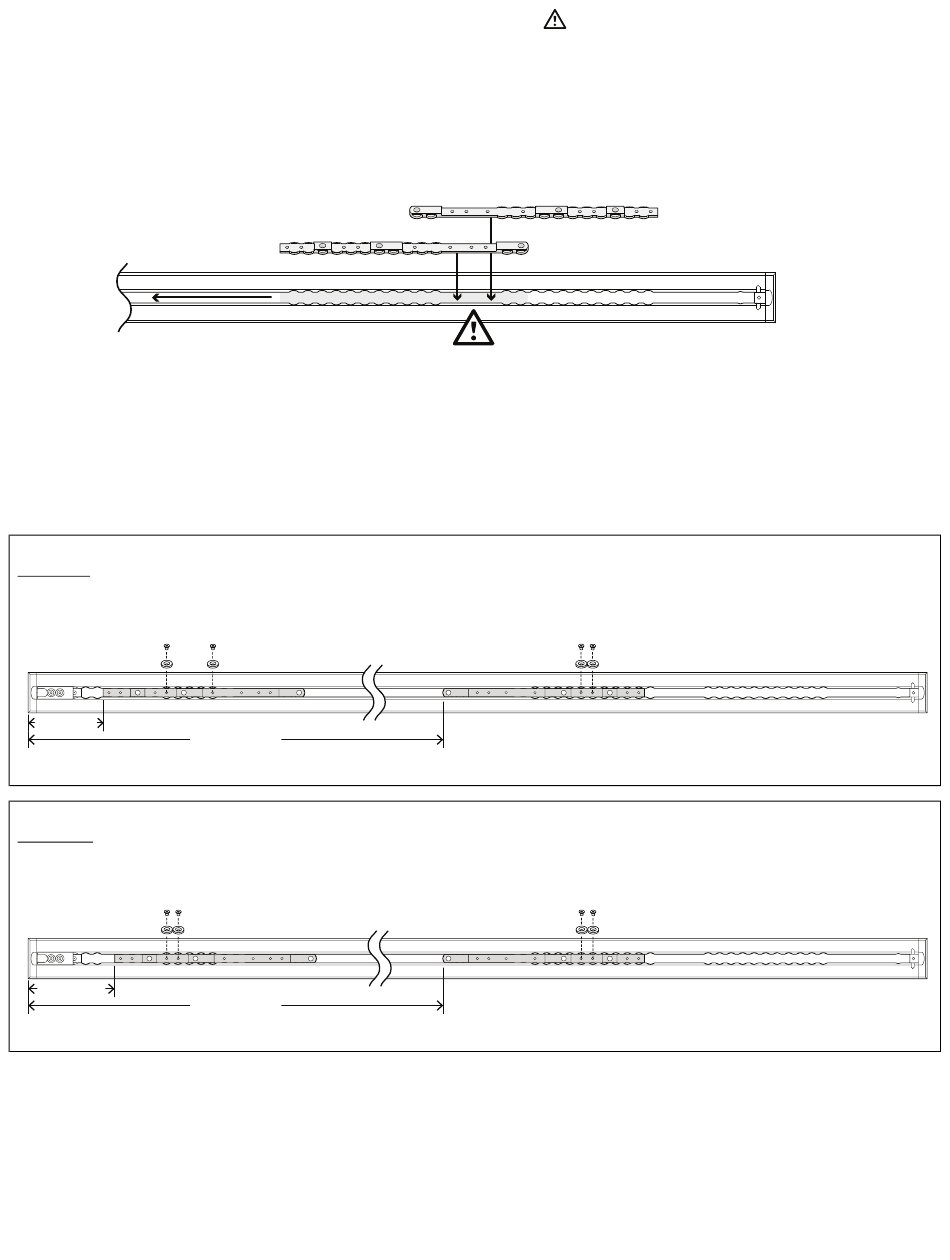

U kunt alleen klampen inbrengen waar dit wordt aangegeven door een
ze uit te lijnen met de vloerplaat, zodat ze erin vallen. Beide klampen zijn identiek en moeten met de vlakke zijde omlaag
worden geïnstalleerd. Beide klampafmetingen zijn genomen vanaf de lijst aan het uiteinde van de vloerplaat.
1. Breng de eerste klamp (A) in en schuif hem richting het voeteneinde.
2. Breng de tweede klamp (B) in.
Voe-
tenein-
de
3. Bepaal de plaats van de klampen (6392-001-400) en de klampplaatsbepalingsringen (6392-001-401) aan de hand van
de onderstaande paragraaf die voor u geldt.
4. Installeer met een 5/32 inch (3,97 mm) inbussleutel vier platkopschroeven (0001-194-000) en vier
klampplaatsbepalingsringen om de klampen vast te zetten. Zorg dat u voor elke klamp twee
klampplaatsbepalingsringen installeert.
5. Ga door naar Performance-LOAD installeren (pagina 20).
S S e e c c t t i i e e F F : : 25 cm afstand deurdrempel-brancard 25 cm (10 inch)
6.5"(16.5 )
cm
S S e e c c t t i i e e G G : : 28 cm afstand deurdrempel-brancard 28 cm (11 inch)
7.5"(19.1 cm)
NL 16
(A)
52" (132.1 cm)
53" (134.6 cm)
(B)
. Gebruik het halsgedeelte van de klampen om
Hoofd-
einde
