13. Χρησιμοποιώντας κλειδί άλλεν 3/8", τοποθετήστε τον κοχλία της προσαρτημένης πλάκας δαπέδου που είναι
πλησιέστερα στην πλευρά της κεφαλής.
14. Χρησιμοποιώντας κλειδί άλλεν 3/8", τοποθετήστε τους άλλους τρεις κοχλίες της προσαρτημένης πλάκας δαπέδου (A)
στα δύο στηρίγματα (Σχήμα 8).
15. Χρησιμοποιώντας ροπόκλειδο, σφίξτε όλους τους κοχλίες της πλάκας δαπέδου έως τα 81,35+/-13,56 Nm (60±10 ft-lb).
Π Π Ρ Ρ Ο Ο Ε Ε Ι Ι Δ Δ Ο Ο Π Π Ο Ο Ι Ι Η Η Σ Σ Η Η - - Να επιβεβαιώνετε πάντοτε ότι έχετε σφίξει και τους τέσσερις κοχλίες της πλάκας δαπέδου στη
συνιστώμενη ροπή στρέψης.
16. Κλείστε τα περιστρεφόμενα καλύμματα.
17. Εισαγάγετε την πλευρά χωρίς εγκοπή της διάταξης του κεντρικού καλύμματος (6392-001-011) (B) στο άνοιγμα του
περιβλήματος της πλευράς κεφαλής (Σχήμα 8).
18. Κατεβάστε τη διάταξη του κεντρικού καλύμματος για να την ευθυγραμμίσετε με την πλάκα δαπέδου.
19. Σύρετε τη διάταξη του κεντρικού καλύμματος στο άνοιγμα του περιβλήματος της πλευράς ποδιών.
20. Συνεχίστε να σύρετε τη διάταξη του κεντρικού καλύμματος προς την πλευρά των ποδιών, μέχρι να περάσει ο στυλίσκος
μέσα από την εγκοπή.
21. Συμπληρώστε τη Λίστα ελέγχου εγκατάστασης (σελίδα 24).
6392-009-005 Rev F.1
A A

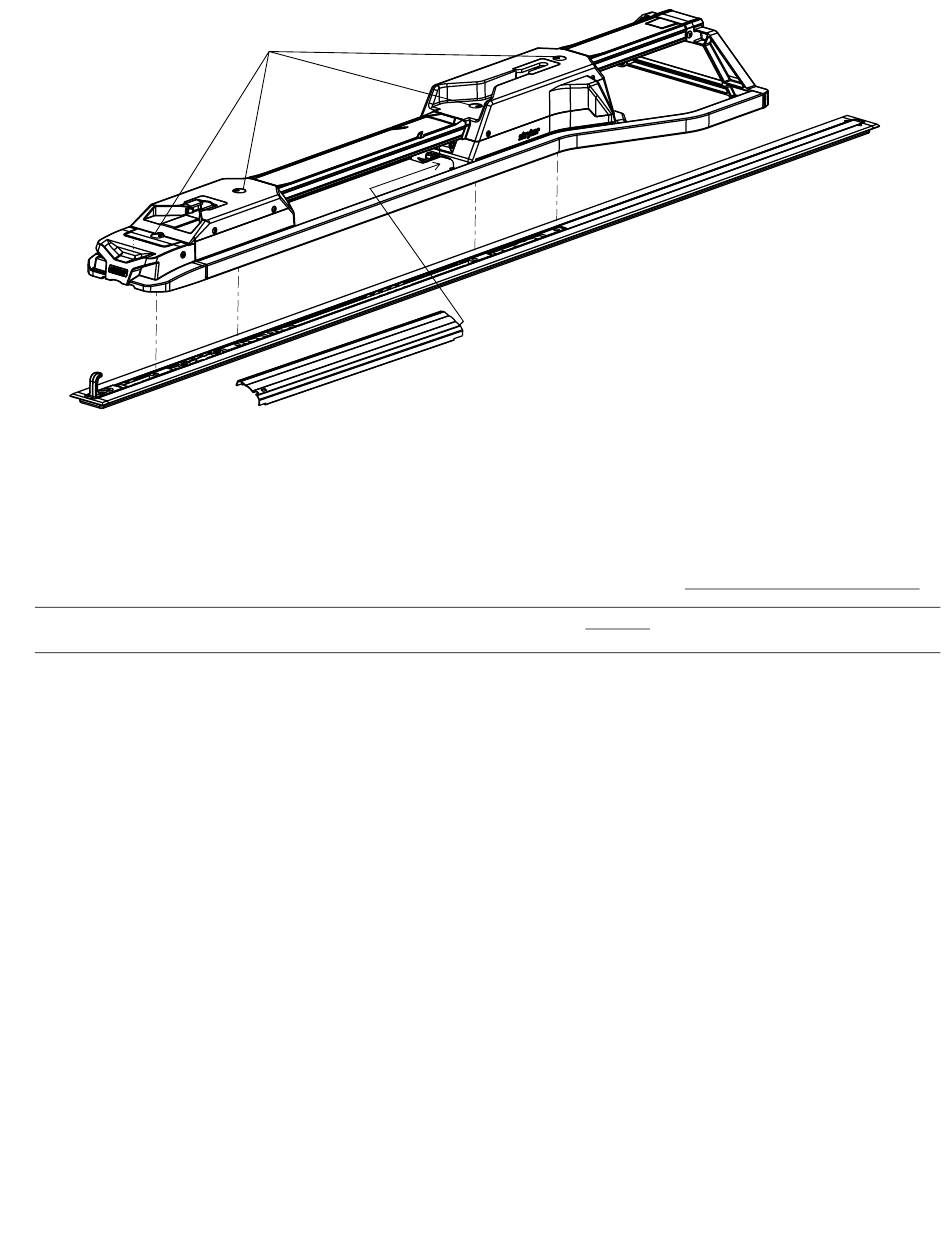

Σ Σ χ χ ή ή μ μ α α 8 8 – – Π Π ρ ρ ο ο σ σ ά ά ρ ρ τ τ η η σ σ η η τ τ ο ο υ υ ε ε ξ ξ α α ρ ρ τ τ ή ή μ μ α α τ τ ο ο ς ς σ σ τ τ ε ε ρ ρ έ έ ω ω σ σ η η ς ς
