13. À l'aide d'une clé à 6 pans de 3/8 po (9,5 mm), installer le boulon fixé à la plaque de plancher le plus proche du côté
tête.
14. À l'aide d'une clé à 6 pans de 3/8 po, installer les trois autres boulons fixés à la plaque de plancher (A) dans les deux
crampons (Figure 8).
15. À l'aide d'une clé dynamométrique, serrer chaque boulon de plaque de plancher à 81± 14 m (60 ± 10 ft-lb).
A A V V E E R R T T I I S S S S E E M M E E N N T T - - Veiller à toujours serrer l'ensemble des quatre boulons de plaque de plancher au couple
recommandé.
16. Tourner les embouts rotatifs.
17. Insérer le côté sans encoche du cache central (6392-001-011) (B) (dans l'ouverture du boîtier côté tête (Figure 8).
18. Abaisser le cache central pour l'aligner sur la plaque de plancher.
19. Insérer le côté sans encoche du cache central dans l'ouverture du boîtier côté pieds.
20. Continuer à faire glisser le cache central en direction du côté pieds jusqu'à ce que la tige ressorte par l'encoche.
21. Compléter la Liste de contrôle d'installation (page 25).
FR 24
A A

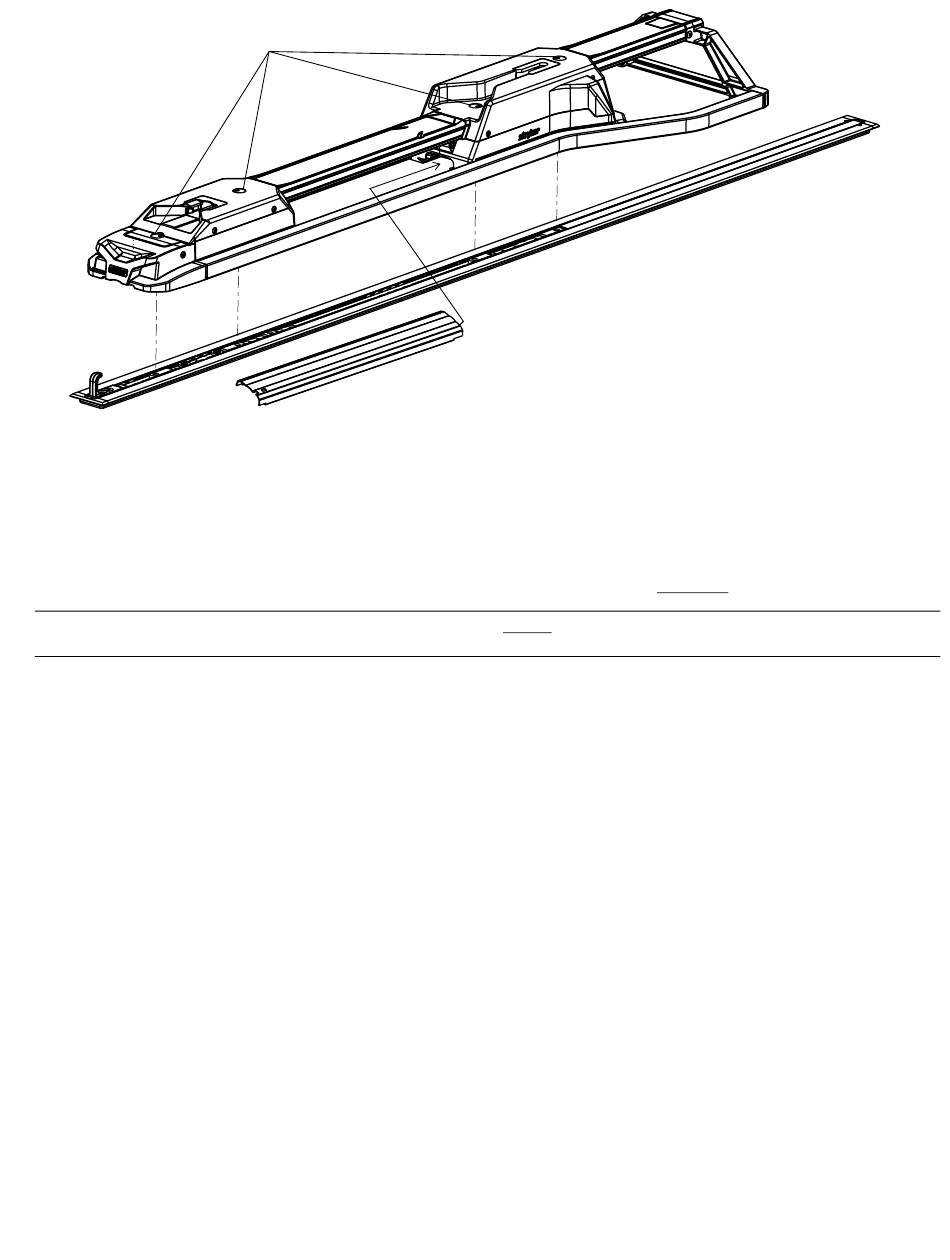

F F i i g g u u r r e e 8 8 – – A A t t t t a a c c h h e e r r l l a a f f i i x x a a t t i i o o n n
B
6392-009-005 Rev F.1
