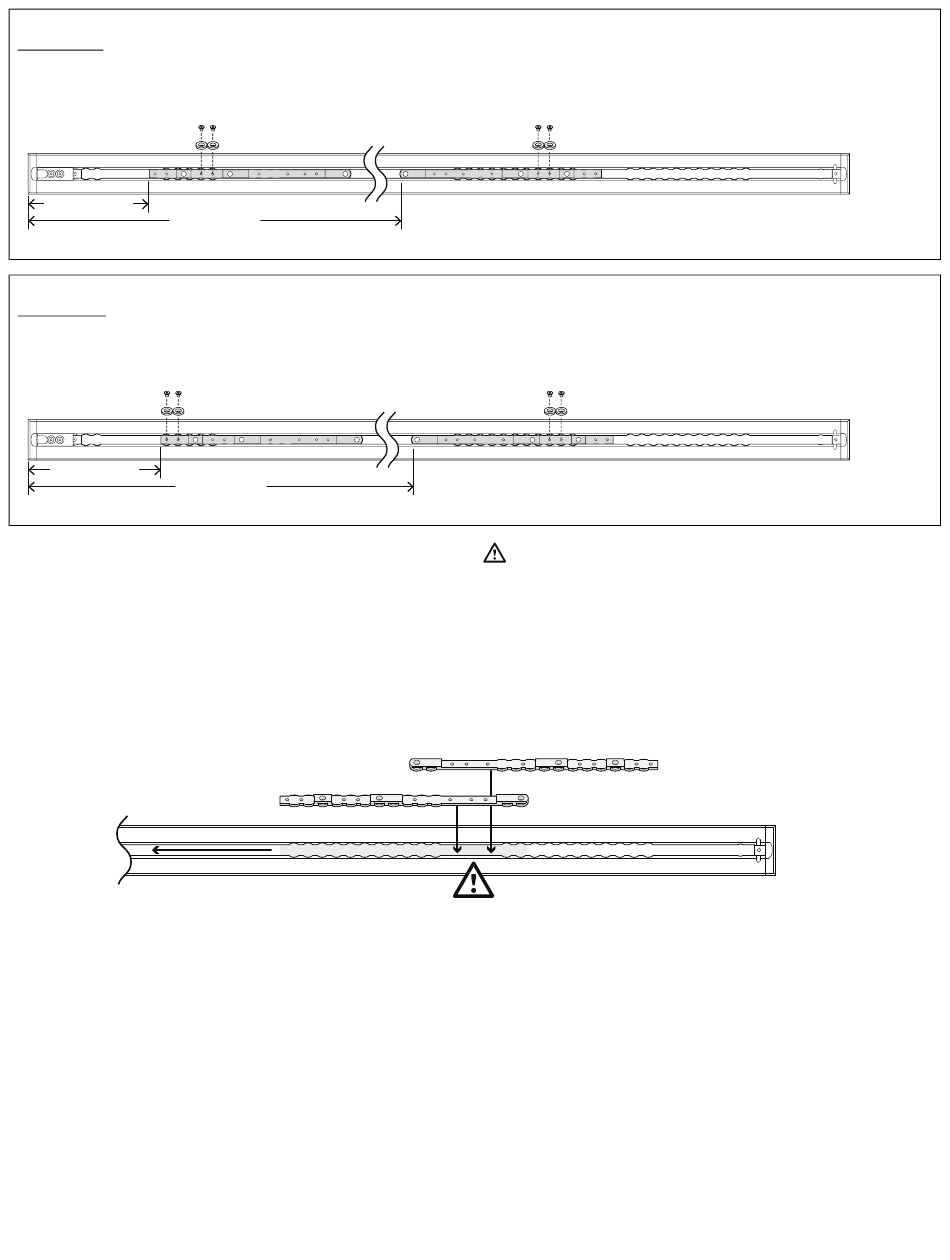

S S e e z z i i o o n n e e J J : : 36 cm distanza tra soglia e barella pari a 36 cm (14 pollici)
10.5"(26.7 cm)
56" (142.2 cm)
S S e e z z i i o o n n e e K K : : 38 cm distanza tra soglia e barella pari a 38 cm (15 pollici)
11.5"(29.2 cm)
57" (144.8 cm)
È possibile inserire le barre solo nel punto indicato dal simbolo
queste ultime con la piastra a pavimento, in modo che vi si inseriscano. Le barre sono identiche tra loro e devono essere
installate con il lato piatto rivolto verso il basso. Le dimensioni di entrambe le barre vengono misurate dal terminale della
piastra a pavimento.
1. Inserire la prima barra (A) e farla scorrere verso il lato piedi.
2. Inserire la seconda barra (B).
Lato
piedi
3. Determinare le posizioni della barra (6392-001-400) e delle rondelle del localizzatore barra (6392-001-401) in base alla
sezione pertinente tra quelle elencate qui di seguito.
4. Con una chiave a brugola da 5/32 di pollice (3,97 mm), installare quattro viti con testa piatta (0001-194-000) e quattro
rondelle del localizzatore barra per fissare le barre. Accertarsi di installare due rondelle del localizzatore barra per
ciascuna barra.
5. Passare alla sezione Installazione di Performance-LOAD (pagina 19).
6392-009-005 Rev F.1
(B)
(A)
. Usare la sezione più sottile delle barre per allineare
Lato
testa
17 IT
