W W y y b b ó ó r r m m i i e e j j s s c c a a i i n n s s t t a a l l a a c c j j i i s s y y s s t t e e m m u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Należy postępować zgodnie z poniższymi krokami, aby wyznaczyć miejsce i kierunek listw i miejsca podkładek:
1. Wybrać odstęp od progu do noszy (A) (Rysunek 4).
Zanotować odstęp: _____
2. Używając poniższej tabeli wybrać Część odpowiadającą odstępowi progu do noszy (A).
Zanotować część: _____
3. Przejść do odpowiedniej części, aby zainstalować listwy.
A

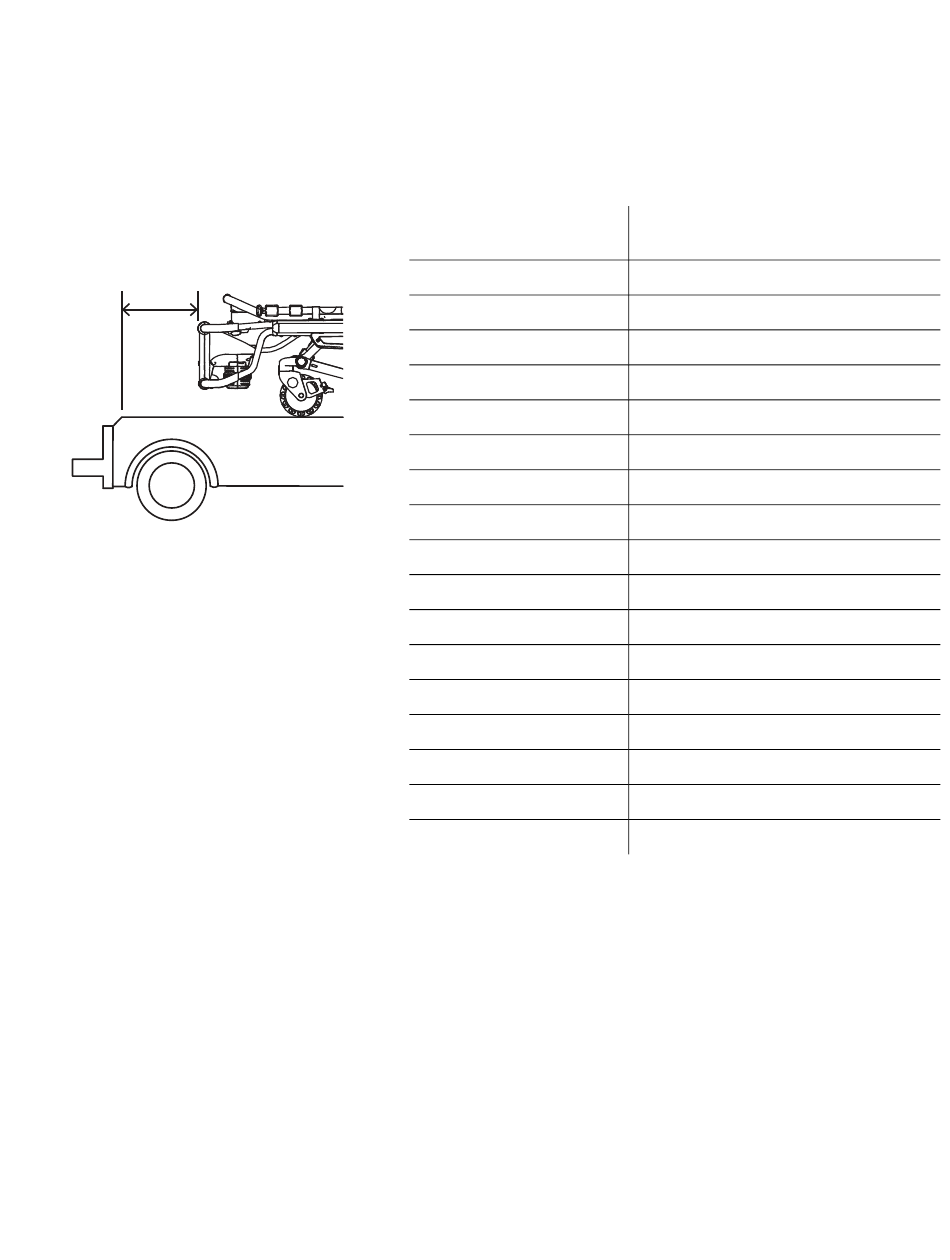

R R y y s s u u n n e e k k 4 4 – – O O d d s s t t ę ę p p p p r r o o g g u u d d o o n n o o s s z z y y ( ( A A ) )
PL 12
O O d d s s t t ę ę p p p p r r o o g g u u d d o o n n o o s s z z y y
( ( A A ) )
5 cali (13 cm)
6 cali (15 cm)
7 cali (18 cm)
8 cali (20 cm)
9 cali (23 cm)
10 cali (25 cm)
11 cali (28 cm)
12 cali (30 cm)
13 cali (33 cm)
14 cali (36 cm)
15 cali (38 cm)
16 cali (41 cm)
17 cali (43 cm)
18 cali (46 cm)
19 cali (48 cm)
20 cali (51 cm)
21 cali (53 cm)
C C z z ę ę ś ś ć ć
Część A (stronie 13)
Część B (stronie 13)
Część C (stronie 13)
Część D (stronie 14)
Część E (stronie 14)
Część F (stronie 16)
Część G (stronie 16)
Część H (stronie 16)
Część I (stronie 17)
Część J (stronie 17)
Część K (stronie 17)
Część L (stronie 18)
Część M (stronie 18)
Część N (stronie 18)
Część O (stronie 19)
Część P (stronie 19)
Część Q (stronie 19)
6392-009-005 Rev F.1
