F F O O R R S S I I K K T T I I G G - - Legg alltid ledningen inni gulvplatelommen, slik at festeanordningen ikke klemmer ledningen når du
installerer festeanordningen.
9. Koble den røde og sorte ledningen fra festeanordningen til anker til bil-kabelen (6390–001–135). Koble den røde
ledningen fra festeanordningen til den røde ledningen på anker til bil-kabelen. Koble den sorte ledningen fra
festeanordningen til den sorte ledningen på anker til bil-kabelen. Før all overflødig ledning gjennom den elektriske
gummitetningsringen.
M M e e r r k k n n a a d d - - Hvis du allerede har en installert gulvplate uten anker til bil-kabel, skal du måle enten 7,6 cm eller 17,8 cm
mot hodeenden fra hurtigkoblingens posisjon A (Figur 7). Merk plasseringen midt i kanalen. Dette blir plasseringen til
strøminntaket. Se Installere gulvplaten (6390-009-020) for instruksjoner om hvordan strømmen kobles til.
C
B
M M e e r r k k n n a a d d - - Plassering av sikkerhetskroken (B) og ekstra monteringshull (C) vises bare for referanse (Figur 7). De
brukes ikke for installasjon av P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Sett kontaktene inn i gulvplatelommen.
11. Plasser silikontetningen i den elektriske gummitetningsringen for å tette den elektriske gjennomgangen helt.
A A D D V V A A R R S S E E L L - - Tett alltid alle gjennomganger til utsiden av bilen for å hindre at det kommer eksos inn i bilens
pasientrom.
12. Roter skruhettene (A) en halv omdreining for å få tilgang til de monterte gulvplateboltene under hettene (Figur 8).
M M e e r r k k n n a a d d - - Ikke trekk gulvplateboltene helt til før alle de fire boltene er innrettet og startet.
13. Bruk en 3/8" (9,5 mm) unbrakonøkkel og installer den monterte gulvplatebolten som er nærmest hodeenden.
14. Bruk en 3/8" (9,5 mm) unbrakonøkkel og installer de andre tre monterte gulvplateboltene (A) i de to klemmene (Figur 8).
15. Bruk en momentnøkkel og trekk til hver gulvplatebolt med 81 ± 14 Nm (60 ± 10 ft-lb.).
6392-009-005 Rev F.1

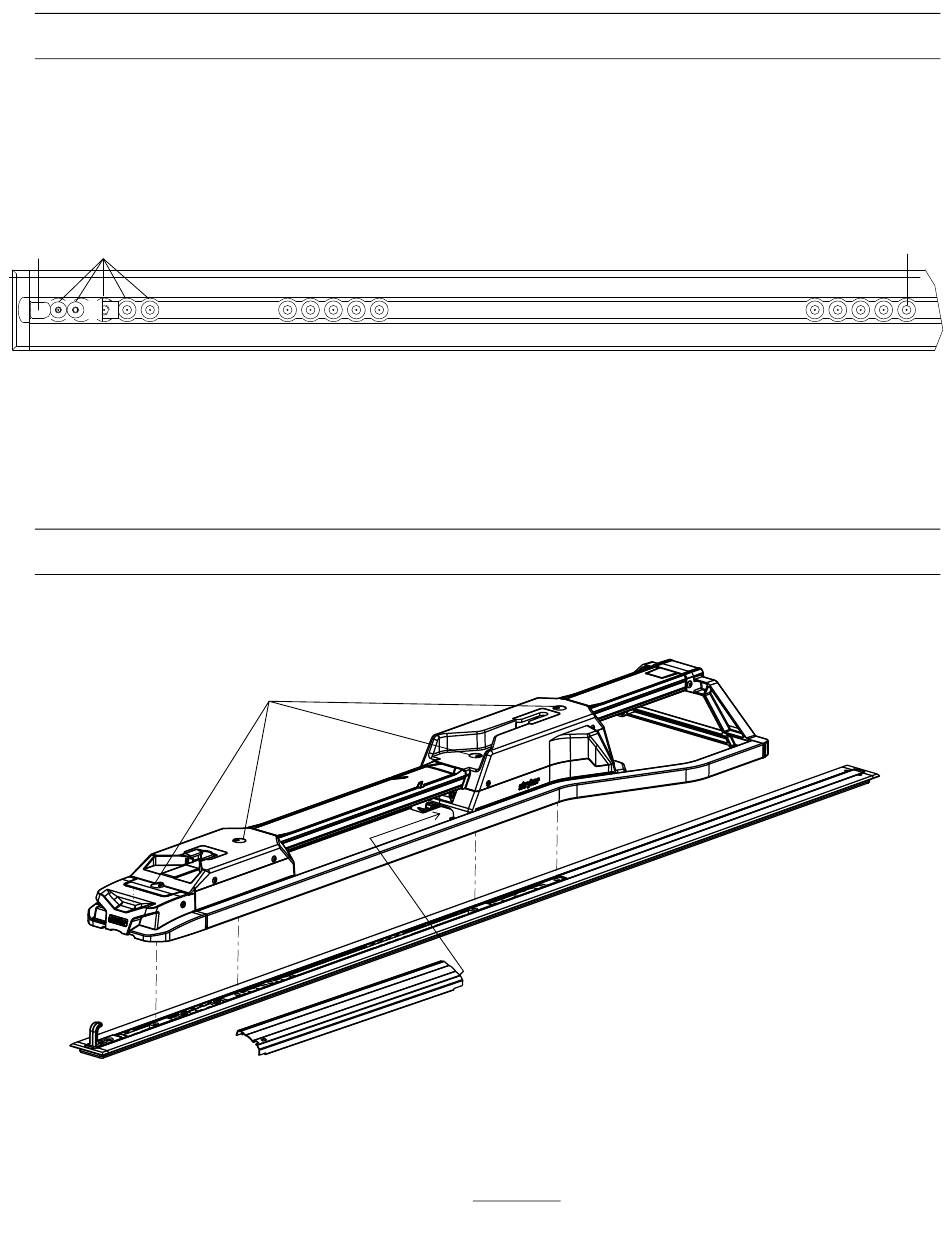

F F i i g g u u r r 7 7 – – P P o o s s i i s s j j o o n n f f o o r r g g u u l l v v p p l l a a t t e e n n s s h h u u r r t t i i g g k k o o b b l l i i n n g g – – f f o o t t e e n n d d e e
A A
F F i i g g u u r r 8 8 – – F F e e s s t t e e f f e e s s t t e e a a n n o o r r d d n n i i n n g g e e n n
B
A
