1. Pazljivo položite sistem P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D na sklop talne plošče. Poravnajte dva vijaka ob vzglavju z dvema

luknjama v zagozdi, kot je prikazano na Slika 5.

2. Če ne nameravate namestiti kapic talne plošče, preskočite na 6. korak.

3. Za namestitev kapic talne plošče izmerite razkriti del odprtine talne plošče pri vznožju in vzglavju, da prilagodite velikost

kapice talne plošče, ki je priložena v kompletu sklopa talne plošče (6390-009-020). Glejte Nameščanje talne plošče

(stran 10).

O O p p o o m m b b a a - - Priporočamo, da dodate dodatni 1 palec (2,5 cm) h kapici talne plošče pri vznožju za prekrivanje s sistemom

P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .

4. Z žago za kovino odrežite dva dela kapice talne plošče, tako da ustrezata izmerjenima dolžinama na obeh straneh.

Kapica talne plošče se ne prilega preko zagozde. Za prekrivanje zagozde odrežite ali odstranite navpične jezičke, kjer bi

bili ti lahko moteči za zagozdo (Slika 6).

5. Z gumijastim kladivom vsako kapico talne plošče namestite na talno ploščo (najprej na strani, kjer je kavelj).

O O p p o o m m b b a a - - Za odstranjevanje kapice talne plošče uporabite izvijač z zarezo na strani z dvignjenim robom.

6. Če vaš sistem ne omogoča induktivnega polnjenja, preskočite na 12. korak.

7. Če vaš sistem omogoča induktivno polnjenje, izvedite korake 8–11.

8. Preostali del žice položite v odprtino talne plošče. Štiri luknje poravnajte z namestitvenimi luknjami v zagozdah.

P P R R E E V V I I D D N N O O S S T T N N O O O O B B V V E E S S T T I I L L O O - - Vedno namestite žico v odprtino talne plošče, tako da sklop pritrdila po namestitvi

ne stiska žice.

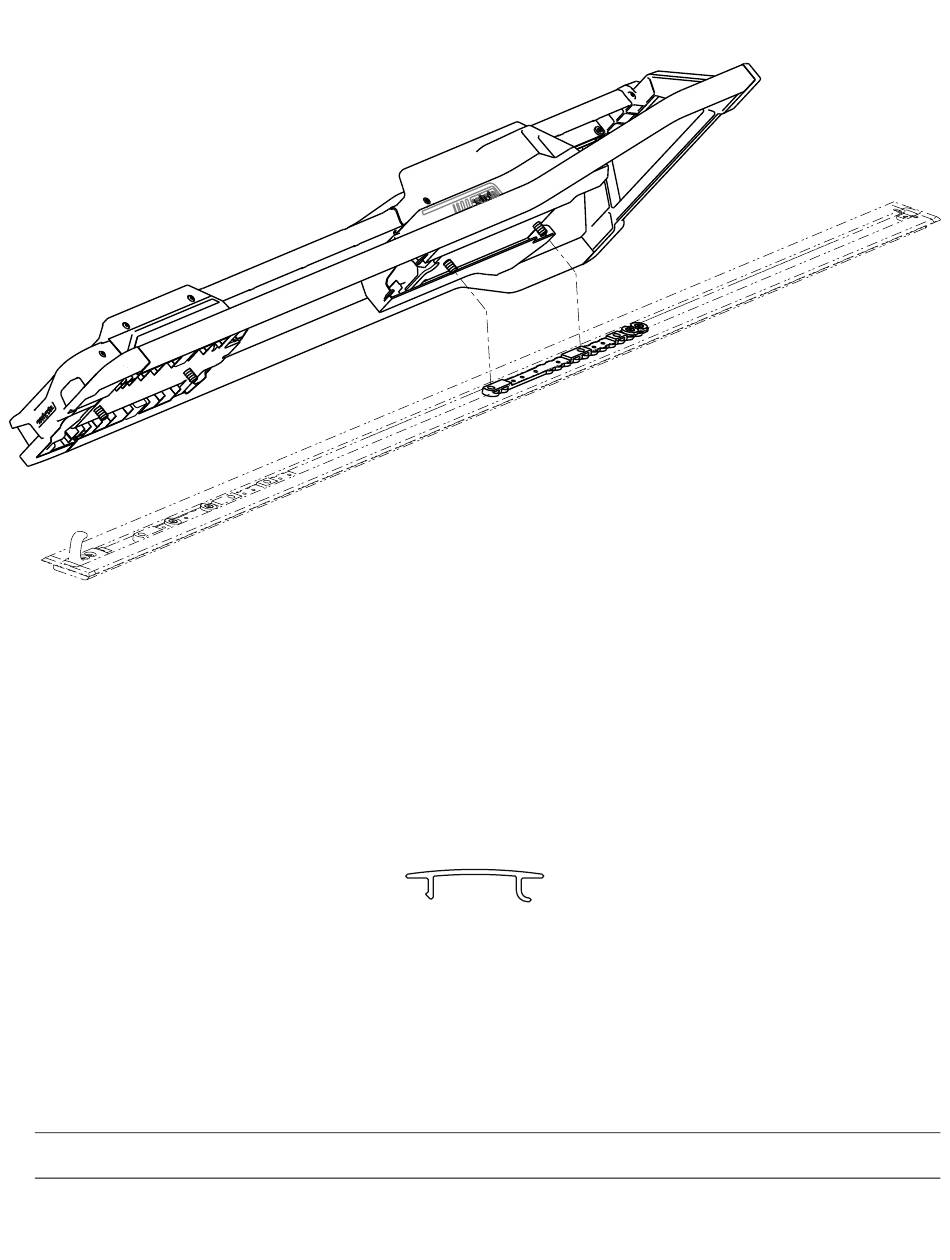

S S l l i i k k a a 5 5 – – P P o o r r a a v v n n a a v v a a s s i i s s t t e e m m a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D

S S l l i i k k a a 6 6 – – R R e e z z a a n n j j e e k k a a p p i i c c t t a a l l n n e e p p l l o o š š č č e e

6392-009-005 Rev F.1
