I I n n s s t t a a l l a a r r e e a a p p l l ă ă c c i i i i d d e e p p o o d d e e a a
Instalaţi placa de podea universală Stryker în compartimentul pacientului din vehicul înainte de a instala sistemul de fixare a
tărgii. Consultaţi Manualul de instalare pentru placa de podea universală Stryker (6390-009-020) pentru instrucţiuni.
L L i i s s t t a a d d e e v v e e r r i i f f i i c c a a r r e e a a t t r r u u s s e e i i a a n n s s a a m m b b l l u u l l u u i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Asiguraţi-vă că aveţi toate componentele necesare pentru a instala sistemul P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
Componentele trusei ansamblului P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D (6392-001-014)
(2) Crampon (6392-001-400)
(4) Şurub cu cap plat (0001-194-000)
N N o o t t ă ă - - Depozitaţi cheia hexagonală şi prelungitorul pentru instrumentul de scoatere (Figura 3) în interiorul ansamblului
capacului central, pentru a putea avea acces la aceste instrumente atunci când doriţi Scoaterea rapidă a Performance-
LOAD (pagina 25).
F F i i g g u u r r a a 3 3 – – C C h h e e i i e e h h e e x x a a g g o o n n a a l l ă ă ş ş i i p p r r e e l l u u n n g g i i t t o o r r u u l l i i n n s s t t r r u u m m e e n n t t u u l l u u i i d d e e s s c c o o a a t t e e r r e e
6392-009-005 Rev F.1
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)

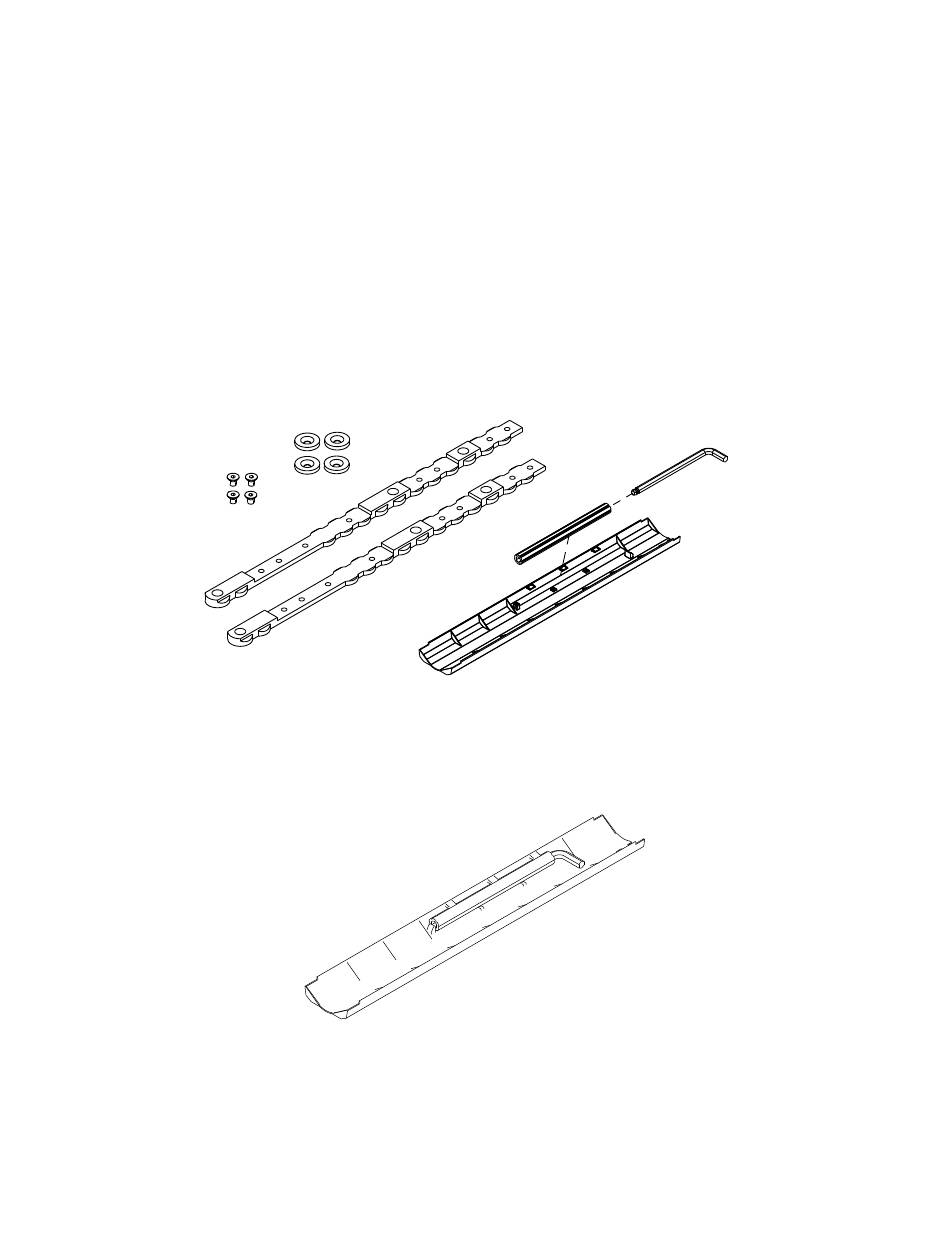

F F i i g g u u r r a a 2 2 – – C C o o m m p p o o n n e e n n t t e e l l e e t t r r u u s s e e i i a a n n s s a a m m b b l l u u l l u u i i P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
(4) Şaibă de localizare crampoane (6392-001-401)
(1) Ansamblu capac central (6392-001-011)
• (1) Cheie hexagonală (0057-011-000)
• (1) Capac placă de podea (6392-001-403)
• (1) Prelungitor instrument de scoatere (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
11 RO
