J J a a k k v v y y b b r r a a t t m m í í s s t t o o i i n n s s t t a a l l a a c c e e s s y y s s t t é é m m u u P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Při umísťování a orientaci zarážek a podložek postupujte následovně:
1. Zvolte vzdálenost (A) od prahu k lehátku (Obrázek 4).
Vzdálenost si poznamenejte zde: _____
2. Podle níže uvedené tabulky zvolte část na základě vzdálenosti od prahu k lehátku (A).
Část si zaznamenejte zde: _____
3. Přejděte k příslušné části a instalujte zarážky.
A

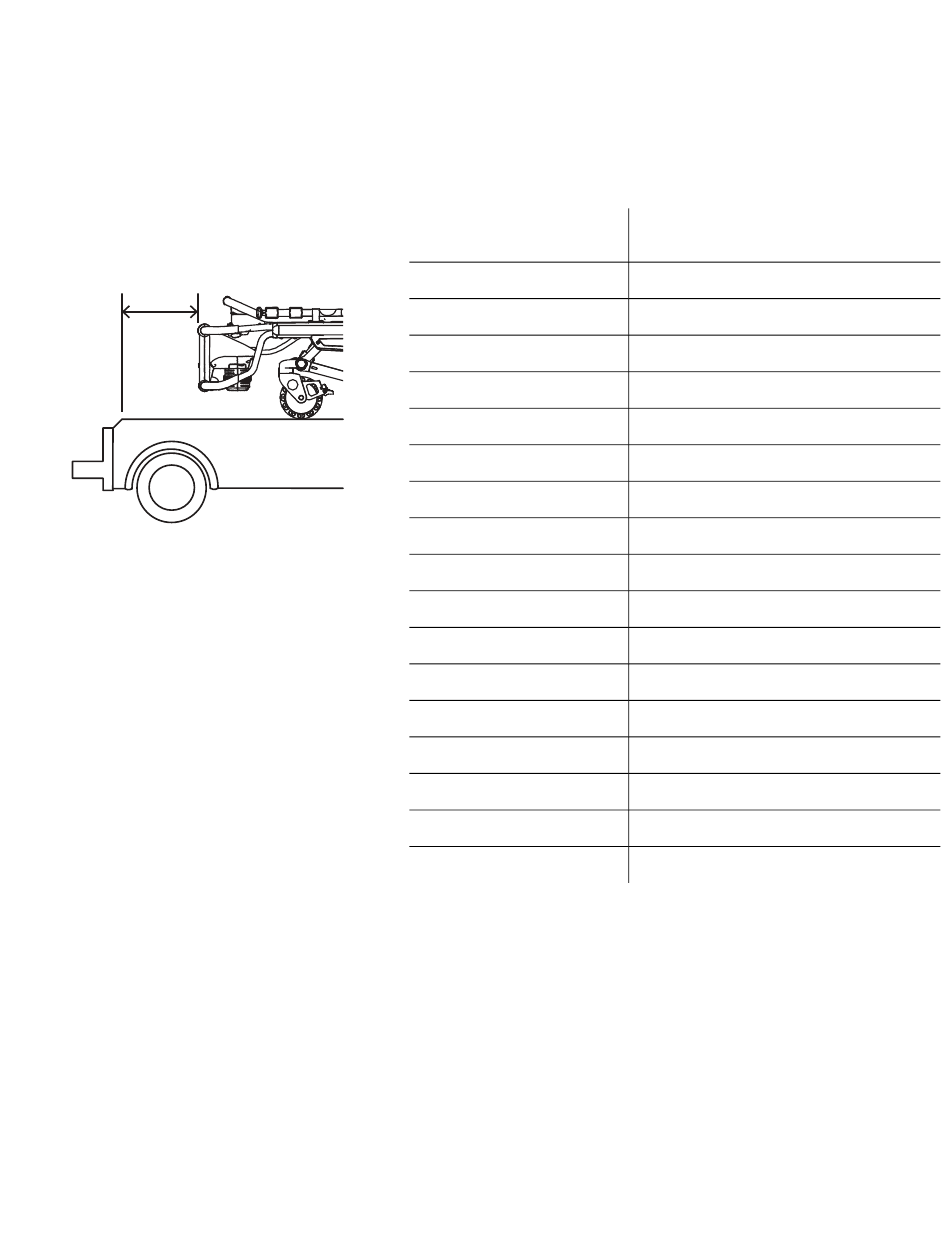

O O b b r r á á z z e e k k 4 4 – – V V z z d d á á l l e e n n o o s s t t o o d d p p r r a a h h u u k k l l e e h h á á t t k k u u ( ( A A ) )
6392-009-005 Rev F.1
V V z z d d á á l l e e n n o o s s t t o o d d p p r r a a h h u u k k
l l e e h h á á t t k k u u ( ( A A ) )
13 cm (5 palců)
6 palců (6 palců)
18 cm (7 palců)
20 cm (8 palců)
23 cm (9 palců)
25 cm (10 palců)
28 cm (11 palců)
30 cm (12 palců)
33 cm (13 palců)
36 cm (14 palců)
38 cm (15 palců)
41 cm (16 palců)
43 cm (17 palců)
46 cm (18 palců)
19 palců (19 palců)
51 cm (20 palců)
53 cm (21 palců)
Č Č á á s s t t
Část A (straně 12)
Část B (straně 12)
Část C (straně 12)
Část D (straně 13)
Část E (straně 13)
Část F (straně 15)
Část G (straně 15)
Část H (straně 15)
Část I (straně 16)
Část J (straně 16)
Část K (straně 16)
Část L (straně 17)
Část M (straně 17)
Část N (straně 17)
Část O (straně 18)
Část P (straně 18)
Část Q (straně 18)
11 CS
