U U g g r r a a d d n n j j a a p p o o d d n n e e p p l l o o č č e e
Ugradite univerzalnu podnu ploču tvrtke Stryker u odjeljak za pacijenta u vozilu prije nego što ugradite sustav pričvršćivača
kreveta. Za upute pogledajte priručnik za ugradnju globalne podne ploče Stryker (6390-009-020).
K K o o n n t t r r o o l l n n i i p p o o p p i i s s k k o o m m p p l l e e t t a a s s k k l l o o p p a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
Provjerite imate li sve potrebne komponente za ugradnju sustava P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
K K o o m m p p o o n n e e n n t t e e k k o o m m p p l l e e t t a a s s k k l l o o p p a a s s u u s s t t a a v v a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D (6392-001-014)
(2) Bitva (6392-001-400)
(4) vijak s ravnom glavom (0001-194-000)
N N a a p p o o m m e e n n a a - - Držite šesterokutni ključ i nastavak alata za uklanjanje (Slika 3) unutar sklopa središnjeg prostora, tako da
imate pristup tom alatu kada ste Brzo uklanjanje sustava Performance-LOAD (stranica 24).
HR 10
6392-001-401 (4)
0001-194-000 (4)
6392-001-400 (2)

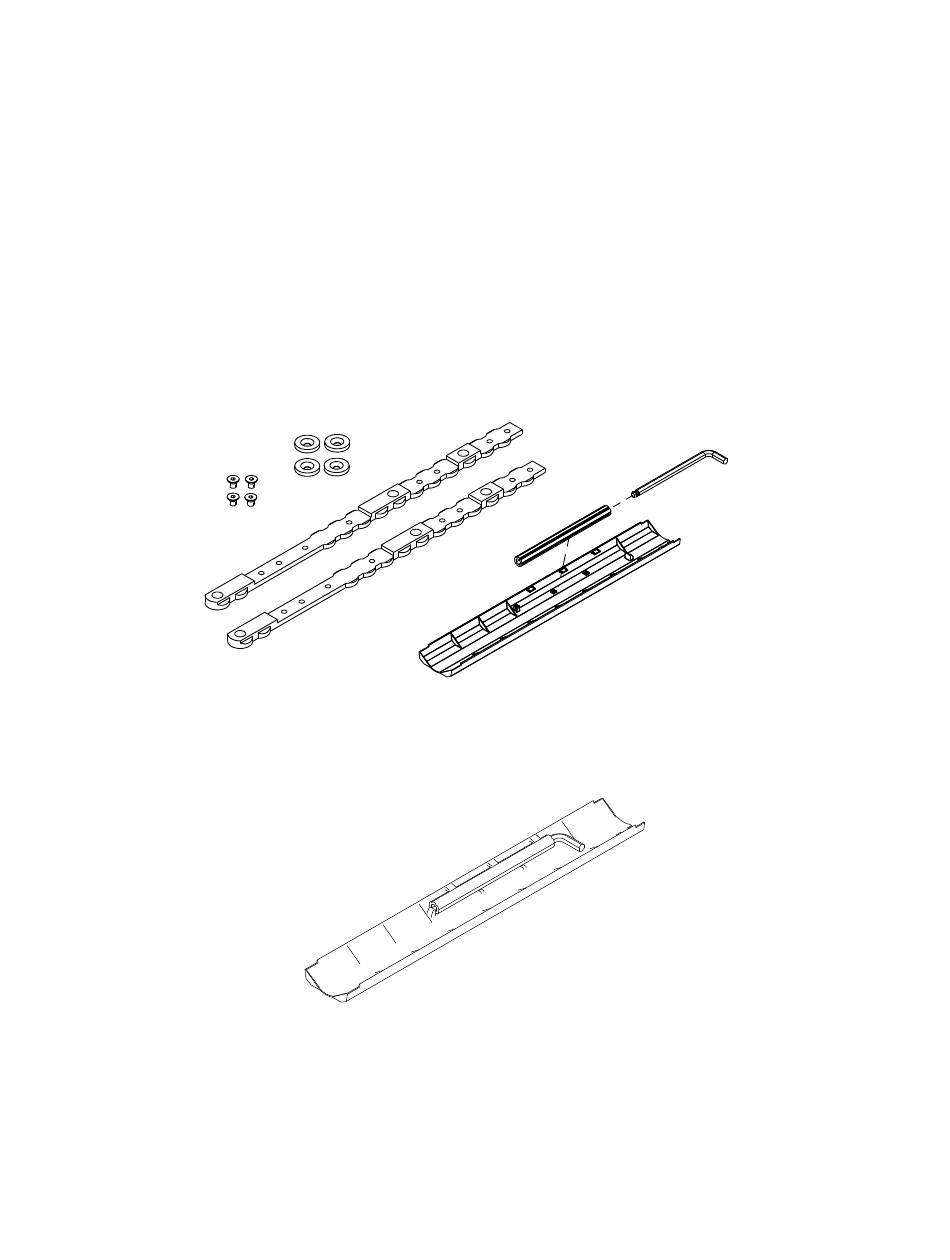

S S l l i i k k a a 2 2 – – K K o o m m p p o o n n e e n n t t e e k k o o m m p p l l e e t t a a s s k k l l o o p p a a s s u u s s t t a a v v a a P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
S S l l i i k k a a 3 3 – – Š Š e e s s t t e e r r o o k k u u t t n n i i k k l l j j u u č č i i n n a a s s t t a a v v a a k k a a l l a a t t a a z z a a u u k k l l a a n n j j a a n n j j e e
(4) Podloška lokatora bitve (6392-001-401)
(1) Sklop središnjeg poklopca (6392-001-011)
• (1) Šesterokutni ključ (0057-011-000)
• (1) Pokrov podne ploče (6392-001-403)
• (1) Nastavak alata za uklanjanje (6392-001-406)
6392-001-406 (1)
6392-001-011 (1)
0057-011-000 (1)
6392-001-403 (1)
6392-009-005 Rev F.1
