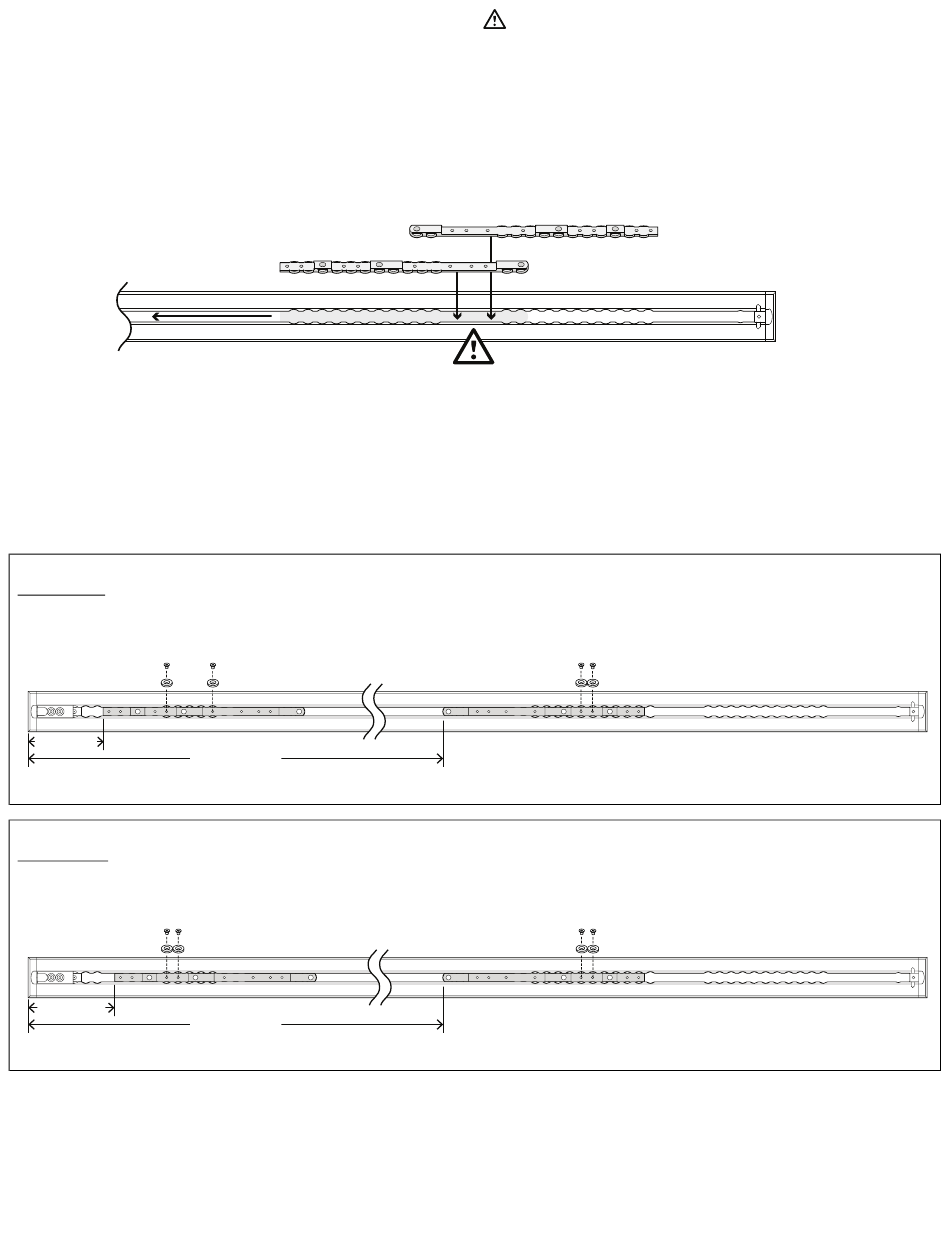

È possibile inserire le barre solo nel punto indicato dal simbolo
queste ultime con la piastra a pavimento, in modo che vi si inseriscano. Le barre sono identiche tra loro e devono essere
installate con il lato piatto rivolto verso il basso. Le dimensioni di entrambe le barre vengono misurate dal terminale della
piastra a pavimento.
1. Inserire la prima barra (A) e farla scorrere verso il lato piedi.
2. Inserire la seconda barra (B).
Lato
piedi
3. Determinare le posizioni della barra (6392-001-400) e delle rondelle del localizzatore barra (6392-001-401) in base alla
sezione pertinente tra quelle elencate qui di seguito.
4. Con una chiave a brugola da 5/32 di pollice (3,97 mm), installare quattro viti con testa piatta (0001-194-000) e quattro
rondelle del localizzatore barra per fissare le barre. Accertarsi di installare due rondelle del localizzatore barra per
ciascuna barra.
5. Passare alla sezione Installazione di Performance-LOAD (pagina 19).
S S e e z z i i o o n n e e F F : : 25 cm distanza tra soglia e barella pari a 25 cm (10 pollici)
6.5"(16.5 )
cm
S S e e z z i i o o n n e e G G : : 28 cm distanza tra soglia e barella pari a 28 cm (11 pollici)
7.5"(19.1 cm)
6392-009-005 Rev F.1
(A)
52" (132.1 cm)
53" (134.6 cm)
. Usare la sezione più sottile delle barre per allineare
(B)
Lato
testa
15 IT
