7. Bei Systemen mit Induktionsladesystem die Schritte 8–11 ausführen.
8. Das überschüssige Kabel in der Bodenplattenaussparung verlegen. Die vier Löcher mit den Montagelöchern in den
Leisten zur Deckung bringen.
V V O O R R S S I I C C H H T T - - Das Kabel immer in der Bodenplattenaussparung verlegen, damit es bei der Installation der
Befestigungsbaugruppe nicht gequetscht wird.
9. Die von der Befestigungsbaugruppe kommenden Kabel (rot und schwarz) mit dem Anker-Fahrzeug-Kabel (6390-001-
135) verbinden. Das von der Befestigungsbaugruppe kommende rote Kabel mit dem roten Kabel des Anker-Fahrzeug-
Kabels verbinden. Das von der Befestigungsbaugruppe kommende schwarze Kabel mit dem schwarzen Kabel des
Anker-Fahrzeug-Kabels verbinden. Überschüssigen Draht durch die Gummistromkabeldurchführung führen.
H H i i n n w w e e i i s s - - Wenn bereits eine zuvor installierte Bodenplatte ohne Anker-Fahrzeug-Kabel vorhanden ist, von Passloch A
(Abbildung 7) ausgehend entweder 7,6 cm oder 17,8 cm Richtung Kopfende abmessen. Diese Stelle in der Mitte des
Kanals markieren. Hier wird die elektrische Eingangsbuchse angebracht. Anweisungen für die elektrische Verbindung
finden Sie unter „Installieren der Bodenplatte" (6390-009-020).
C
B
H H i i n n w w e e i i s s - - Die Positionen des Sicherheitshakens (B) und der zusätzlichen Montagelöcher (C) sind nur zur Orientierung
dargestellt (Abbildung 7). Sie werden bei der P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D Installation nicht verwendet.
10. Die Anschlüsse in der Aussparung für die Bodenplatte positionieren.
11. Silikondichtmasse auf die Gummistromkabeldurchführung auftragen, um den elektrischen Durchgang vollständig zu
versiegeln.
W W A A R R N N U U N N G G - - Immer alle Öffnungen zur Außenseite des Fahrzeugs abdichten, um ein Eindringen von Abgasen in den
Patientenraums des Fahrzeugs zu verhindern.
12. Die drehbaren Kappen (A) eine halbe Umdrehung drehen, um an die Bodenplattenbolzen unter den Kappen zu
gelangen (Abbildung 8).
H H i i n n w w e e i i s s - - Die Bodenplattenbolzen erst dann festziehen, wenn alle vier Bolzen ausgerichtet sind und ihre Gewinde
greifen.
DE
22

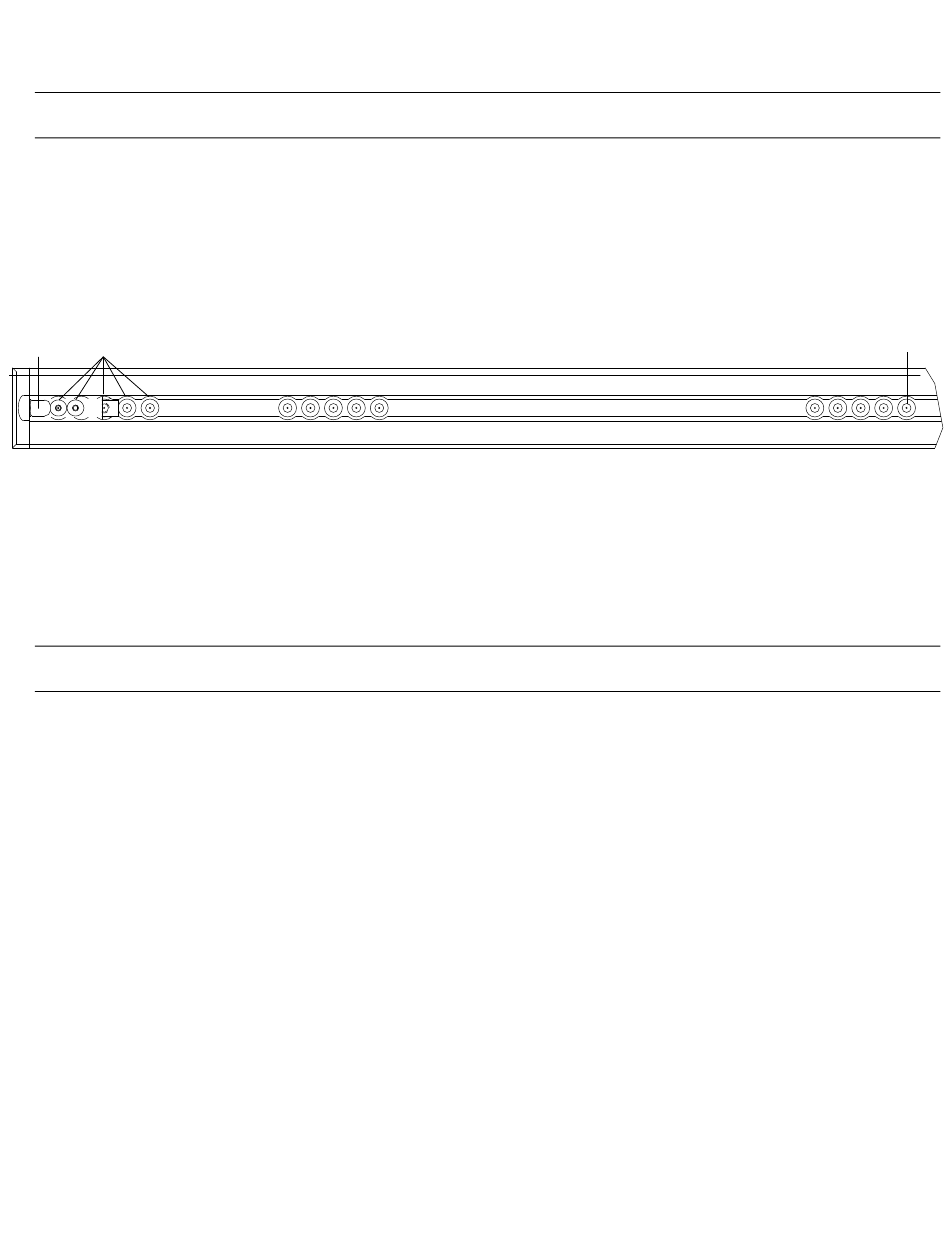

A A b b b b i i l l d d u u n n g g 7 7 – – P P o o s s i i t t i i o o n n d d e e r r B B o o d d e e n n p p l l a a t t t t e e n n - - P P a a s s s s l l ö ö c c h h e e r r - - F F u u ß ß e e n n d d e e
A
