3. Wie im nachstehenden Abschnitt beschrieben die Positionen für Leisten (6392-001-400) und Unterlegscheiben für
Leisten-Passlöcher (6392-001-401) ermitteln.
4. Mit einem 5/32"-Sechskantschlüssel vier Senkkopfschrauben (0001-194-000) und vier Unterlegscheiben für Leisten-
Passlöcher installieren, um die Leisten zu befestigen. Sicherstellen, dass pro Leiste zwei Unterlegscheiben für Leisten-
Passlöcher installiert werden.
5. Mit Installieren des Performance-LOAD (Seite 20) fortfahren.

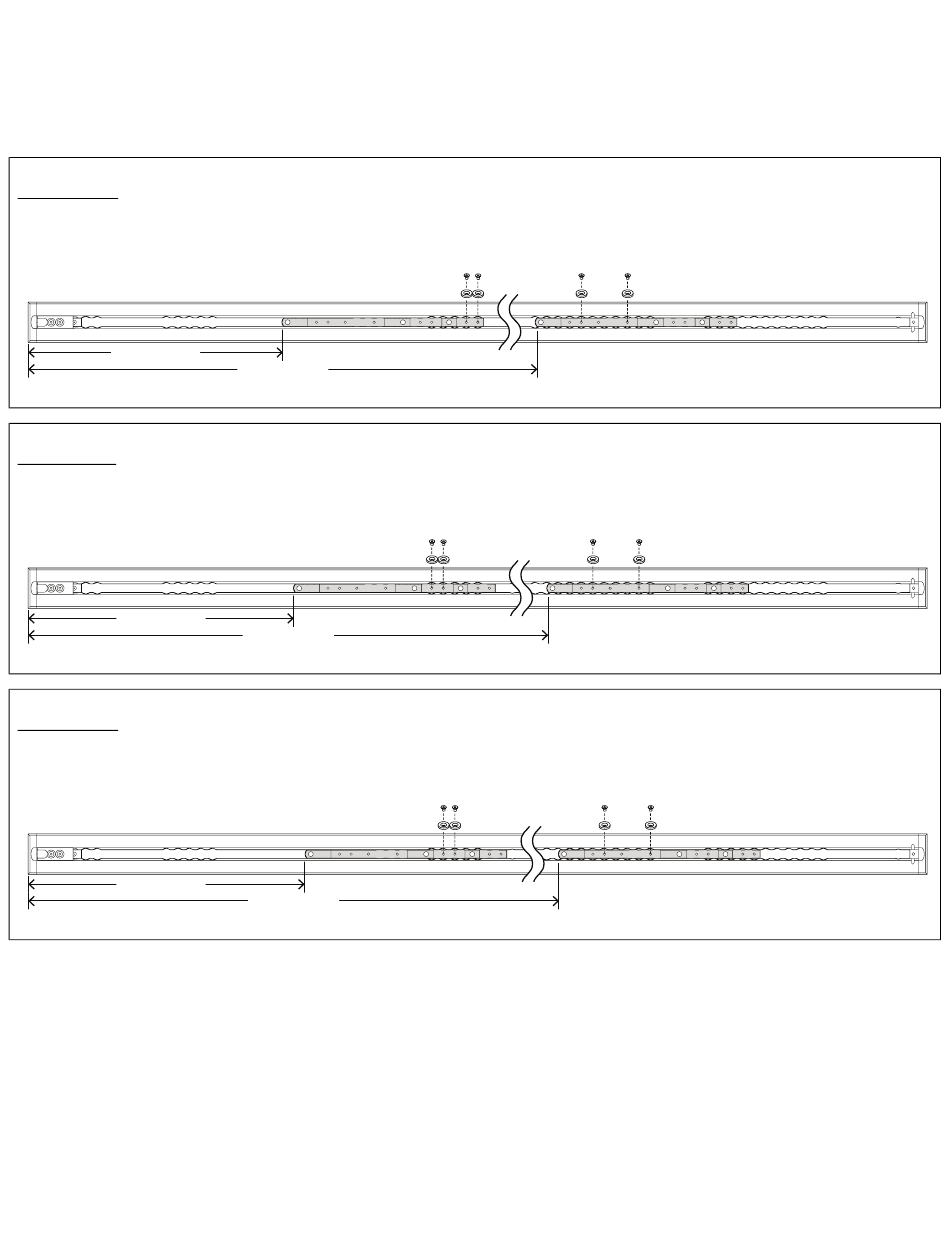

A A b b s s c c h h n n i i t t t t O O : : 19 Zoll (19 Zoll) Abstand zwischen Schwelle und Trage
22"(55.9 cm)
A A b b s s c c h h n n i i t t t t P P : : 51 cm (20 Zoll) Abstand zwischen Schwelle und Trage
23"(58.4 cm)
A A b b s s c c h h n n i i t t t t Q Q : : 53 cm (21 Zoll) Abstand zwischen Schwelle und Trage
24"(61.0 cm)
I I n n s s t t a a l l l l i i e e r r e e n n d d e e s s P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D
E E r r f f o o r r d d e e r r l l i i c c h h e e s s W W e e r r k k z z e e u u g g : :
Metallsäge
Schlitzschraubendreher
Drehmomentschlüssel mit 3/8"-Antrieb (9,5 mm) (ft-lb)
> 81 Nm (60 ft-lb)
DE 20
61" (154.9 cm)
62" (157.5 cm)
63" (160.0 cm)
Gummihammer
3/8"-Sechskantschlüssel (9,5 mm) (mindestens 13,7 cm
lang)
Silikondichtmasse
