Stryker Performance-LOAD Cot Fastener System Betriebsanleitung Seite 581

C C z z ę ę ś ś ć ć H H : : 12 cali (30 cm) odstępu od progu do noszy
8.5"(21.6 cm)

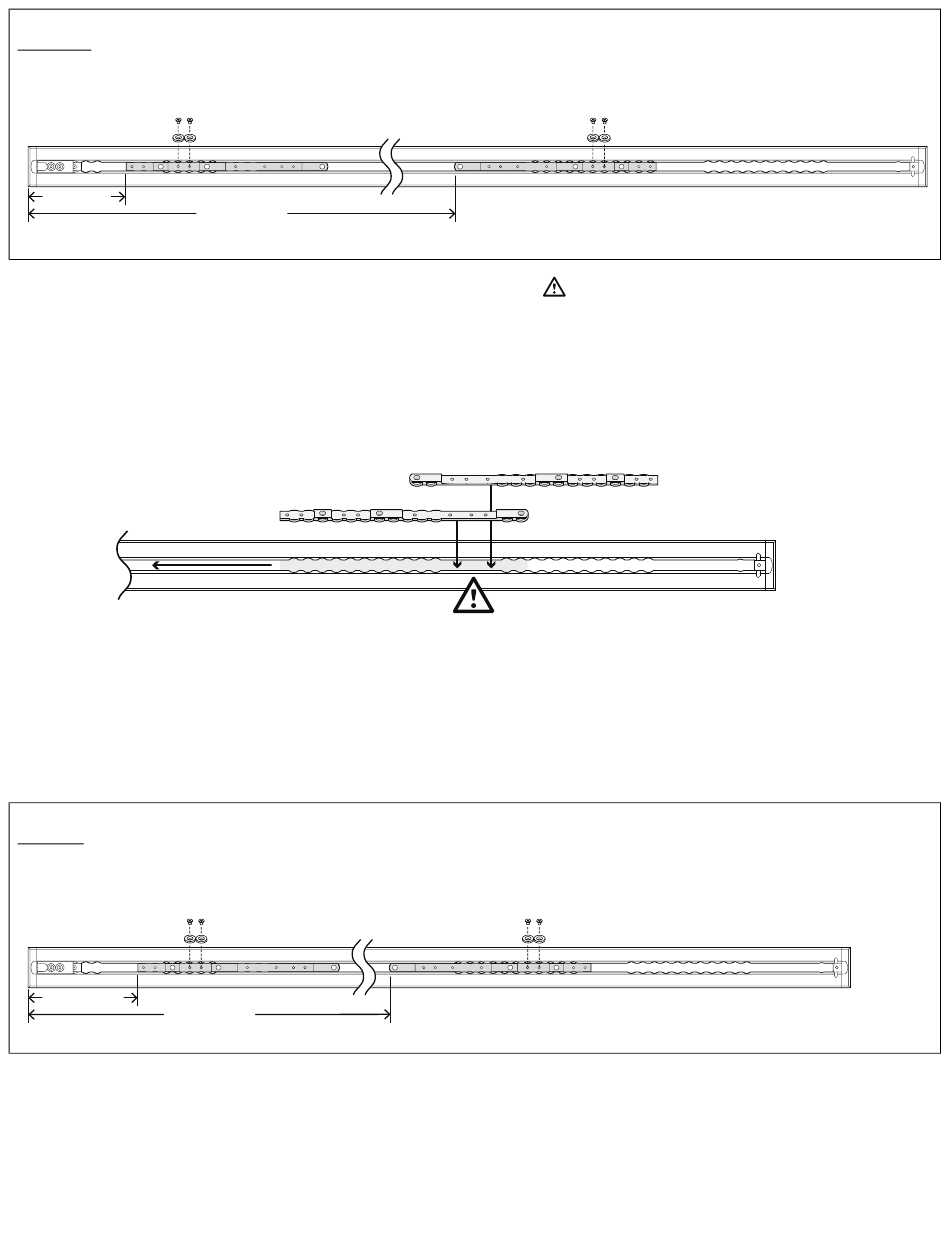

Listwy nośne można umieszczać wyłącznie w miejscach oznaczonych
wyrównać je z płytą podłogową tak, aby wpadły w wycięcie. Obie listwy nośne są identyczne i należy je instalować płaską
stroną do dołu. Wymiary obu listw nośnych zostały zmierzone od zatyczki na końcu płyty podłogowej.
1. Włożyć pierwszą listwę nośną (A) i wsunąć w kierunku stóp.
2. Włożyć drugą listwę nośną (B).
Strona
pod-
nóżka
3. Odszukać miejsca na listwy nośne (6392-001-400) i podkładkę lokalizatora listwy (6392-001-401) zgodnie z poniższą
częścią.
4. Kluczem imbusowym 5/32 cala (3,97 mm) wkręcić cztery śruby imbusowe z łbem płaskim (0001-194-000) i cztery
podkładki lokalizatora listwy, aby przymocować listwy nośne. Należy upewnić się, że z każdą listwą zainstalowano dwie
podkładki lokalizatora listwy.
5. Przejść do Instalowanie systemu Performance-LOAD (stronie 20).
C C z z ę ę ś ś ć ć I I : : 13 cali (33 cm) odstępu od progu do noszy
9.5"(24.1 cm)
55" (139.7 cm)
6392-009-005 Rev F.1
54" (137.2 cm)
(A)
(B)
. Użyć zwężonego obszaru listw nośnych, aby
Strona
wezgło-
wia
17 PL
