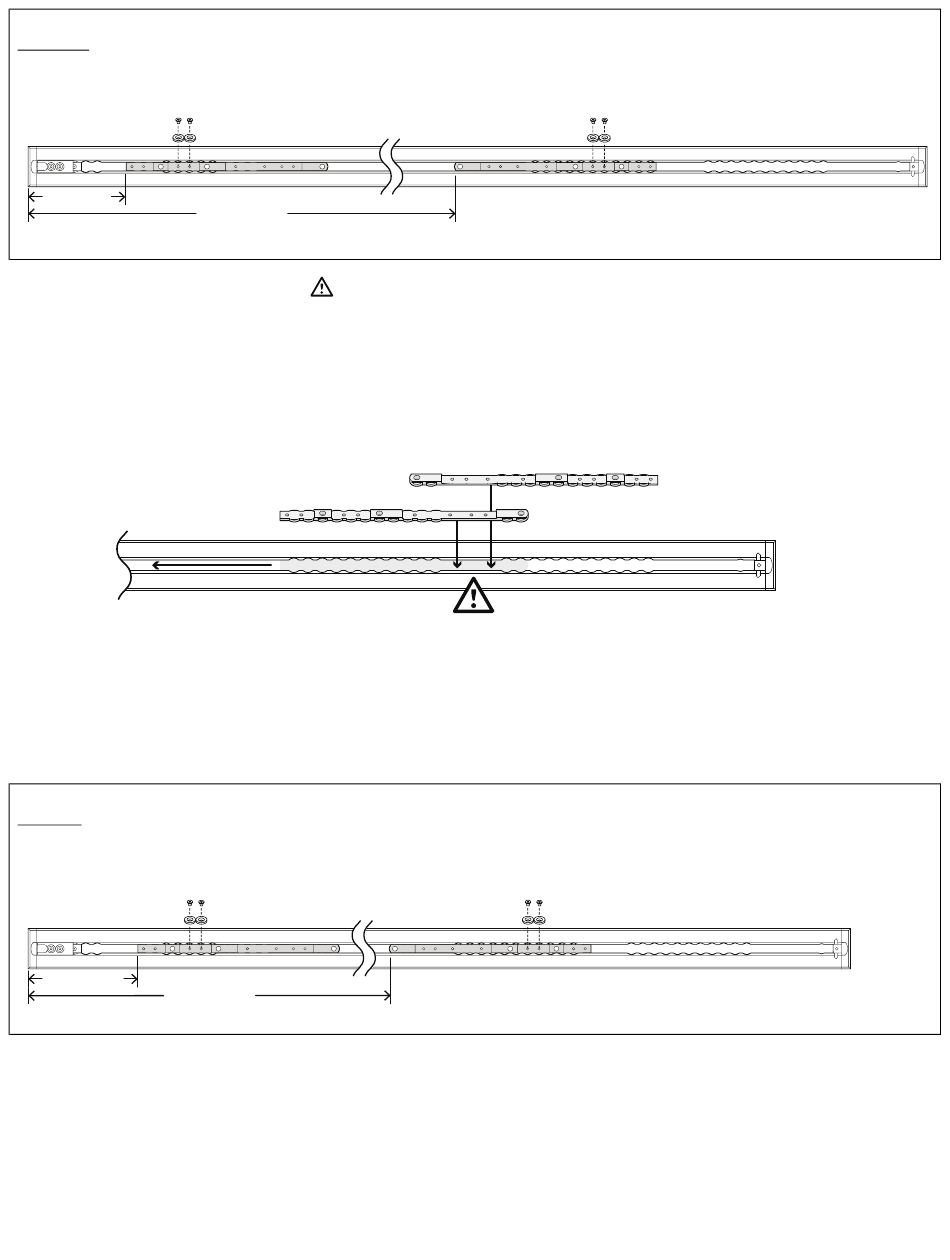

J J a a o o t t i i s s H H : : 12 tolli (30 cm) läve ja lavatsi vahemaa
8.5"(21.6 cm)
Võite sisestada klambrid ainult märgiga
klambrid sisestada. Klambrid on täpselt ühesugused ja tuleb paigaldada lame külg allpool. Mõlema klambri mõõtmed on
mõõdetud põrandaplaadi otsas olevast korgist.
1. Sisestage esimene klamber (A) ja lükake seda jalutsi poole.
2. Sisestage teine klamber (B).
Jalutsi-
poolne
osa
3. Tehke kindlaks klambri (6392-001-400) ja klambri asukoha fikseerimise seibi (6392-001-401) asukohad valitud jaotise
järgi.
4. Klambrite kinnitamiseks paigaldage neli lamepeakruvi (0001-194-000) ja neli klambri asukoha fikseerimise seibi,
kasutades 5/32" kuuskantvõtit. Paigaldage kindlasti kaks klambri asukoha fikseerimise seibi klambri kohta.
5. Jätkake Süsteemi Performance-LOAD paigaldamine (lk 19).
J J a a o o t t i i s s I I : : 13 tolli (33 cm) läve ja lavatsi vahemaa
9.5"(24.1 cm)
55" (139.7 cm)
ET 16
54" (137.2 cm)
tähistatud kohta. Seadke klambrite kaelaga osa põrandaplaadiga kohakuti, et
(A)
(B)
Peatsi-
poolne
osa
