8. Coloque el cable sobrante dentro de la cavidad de la placa de suelo. Alinee los cuatro orificios con los orificios de
montaje de las regletas de ajuste.
P P R R E E C C A A U U C C I I Ó Ó N N - - Coloque siempre el cable dentro de la cavidad de la placa de suelo para que al instalar el conjunto de
la sujeción no aplaste el cable.
9. Conecte los cables rojo y negro del conjunto de la sujeción al cable del anclaje al vehículo (6390–001–135). Conecte el
cable rojo del conjunto de la sujeción al cable rojo del cable del anclaje al vehículo. Conecte el cable negro del conjunto
de la sujeción al cable negro del cable del anclaje al vehículo. Pase el cable que sobre a través de la arandela de goma
eléctrica.
N N o o t t a a - - Si ha instalado anteriormente la placa de suelo sin el cable del anclaje al vehículo, mida 7,6 cm o 17,8 cm hacia
el extremo de la cabeza desde la posición A del posicionador (Figura 7). Marque la posición en el centro del canal. Esta
será la posición de la entrada eléctrica. Para ver las instrucciones para las conexiones eléctricas, consulte Instalación
de la placa de suelo (6390-009-020).
C
B

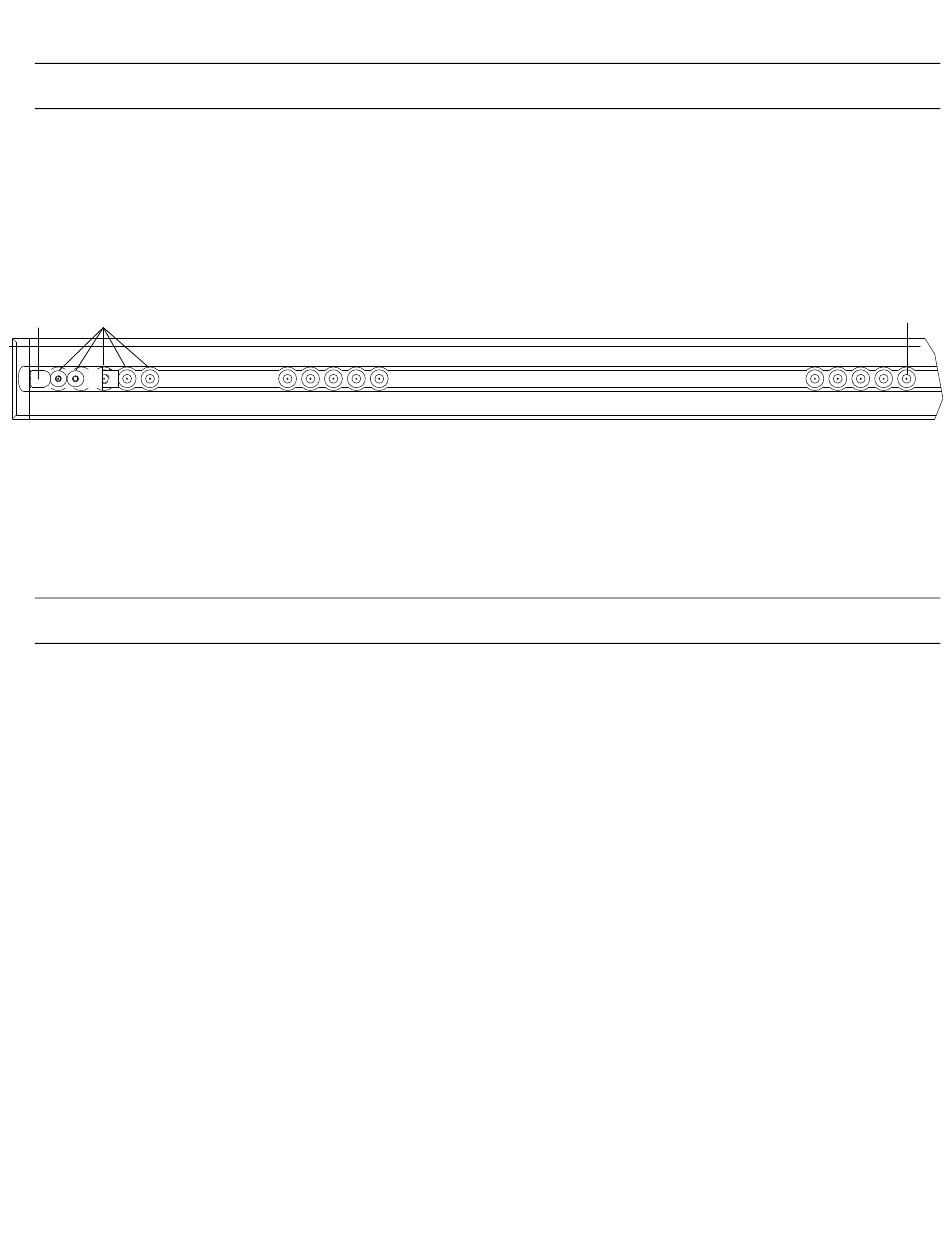

F F i i g g u u r r a a 7 7 – – P P o o s s i i c c i i ó ó n n d d e e l l p p o o s s i i c c i i o o n n a a d d o o r r d d e e l l a a p p l l a a c c a a d d e e s s u u e e l l o o - - e e x x t t r r e e m m o o d d e e l l o o s s p p i i e e s s
N N o o t t a a - - Las ubicaciones del gancho de seguridad (B) y de los orificios de montaje adicionales (C) se muestran
únicamente como referencia (Figura 7). No se utilizan para la instalación del P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D .
10. Coloque los conectores en la cavidad de la placa de suelo.
11. Aplique sellador de silicona a la arandela de goma eléctrica para sellar por completo la conexión eléctrica.
A A D D V V E E R R T T E E N N C C I I A A - - Selle siempre todos los huecos al exterior del vehículo para impedir que los gases de escape entren
en el compartimento para pacientes del vehículo.
12. Rote media vuelta las tapas giratorias (A) para acceder a los pernos de la placa de suelo fijados que se encuentran
debajo de las tapas (Figura 8).
N N o o t t a a - - No apriete por completo los pernos de la placa de suelo hasta que los cuatro estén alineados y ligeramente
apretados.
