İ İ ş ş l l e e m m : :
1. P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D ürününü zemin plakası tertibatı üzerine dikkatle yerleştirin. Baş ucunda iki cıvatayı takozdaki iki
delikle Şekil 5 içinde gösterildiği gibi hizalayın.
2. Zemin plakası kapaklarını monte etmeyi planlamıyosanız adım 6'ya atlayın.
3. Zemin plakası kapaklarını monte etmek için zemin plakası kurulum kitine dahil edilen zemin plakası kapağını
özelleştirmek üzere zemin plakasının baş ucu ve ayak ucundaki açığa çıkmış cebi ölçün (6390-009-020). Bakınız Zemin
plakasını monte etme (sayfa 10).
N N o o t t - - Performance-LOAD ile örtüşmeye izin vermek üzere ayak ucunda zemin plakası kapağına ekstra 2,5 cm
eklemeniz önerilir.
4. Bir testere kullanarak zemin plakası kapağından, her iki uçta ölçülen uzunluğa uyacak şekilde iki parça kesin. Zemin
plakası kapağı takoz üzerine oturmaz. Bir takozu örtmek için takozu engelleyebilecekleri yerlerde dikey çıkıntıları kesin
veya çıkarın (Şekil 6).
5. Bir lastik çekiç kullanarak her zemin plakası kapağını zemin plakası üzerine tıklatarak yerleştirin (önce kanca tarafı).
N N o o t t - - Zemin plakası kapağını tıklatarak çıkarmak için kapağın yükseltilmiş kenarlı tarafında düz tornavida kullanın.
6. Sisteminizde endüktif şarj donatımı yoksa adım 12'ye atlayın.
7. Sisteminizde endüktif şarj donatımı varsa 8-11 adımlarını izleyin.
8. Fazla teli zemin plakası cebine yerleştirin. Dört deliği takozlardaki montaj delikleriyle hizalayın.
TR 20

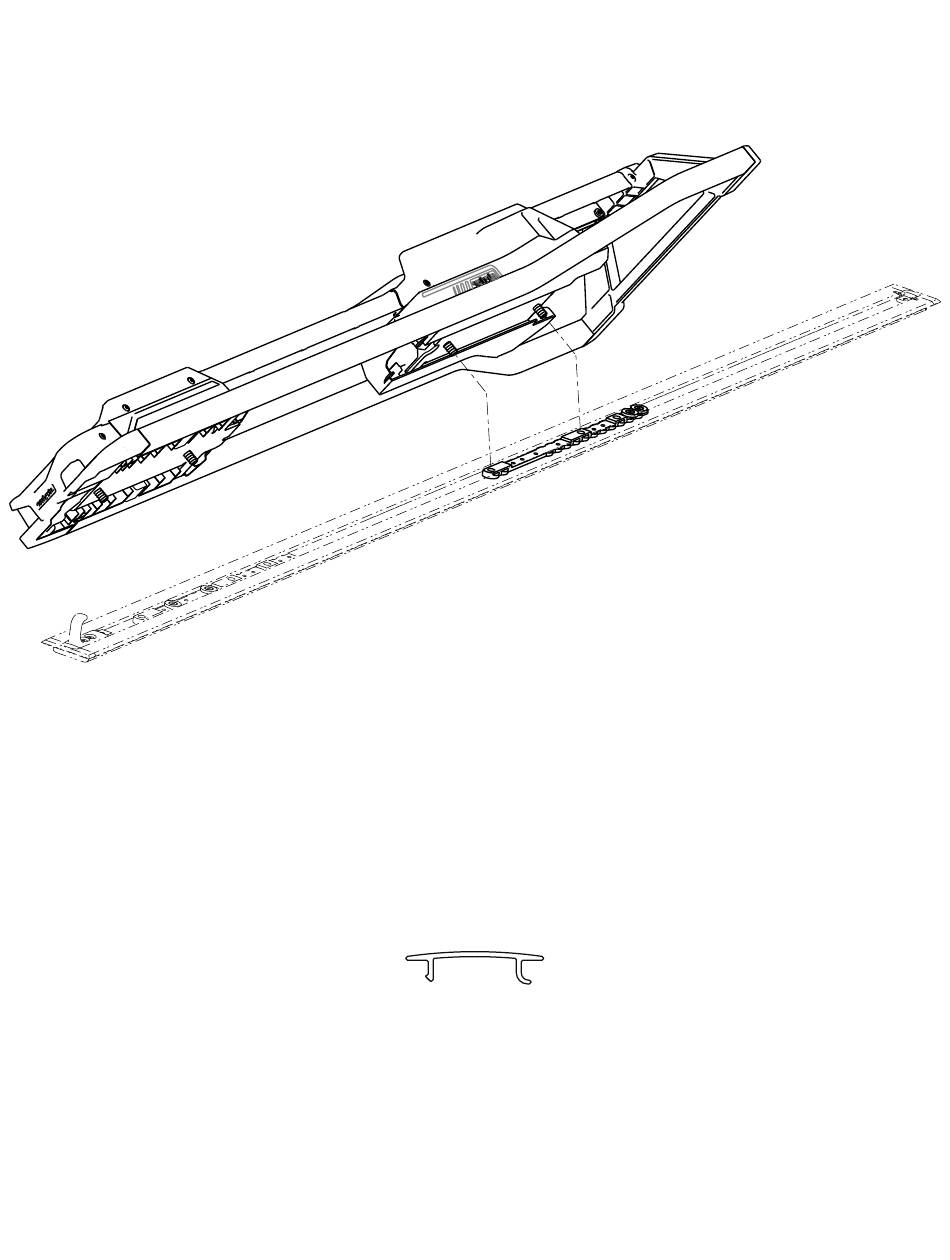

Ş Ş e e k k i i l l 5 5 – – P P e e r r f f o o r r m m a a n n c c e e - - L L O O A A D D h h i i z z a a l l a a m m a a
Ş Ş e e k k i i l l 6 6 – – K K e e s s i i l l m m i i ş ş z z e e m m i i n n p p l l a a k k a a s s ı ı k k a a p p a a k k l l a a r r ı ı
